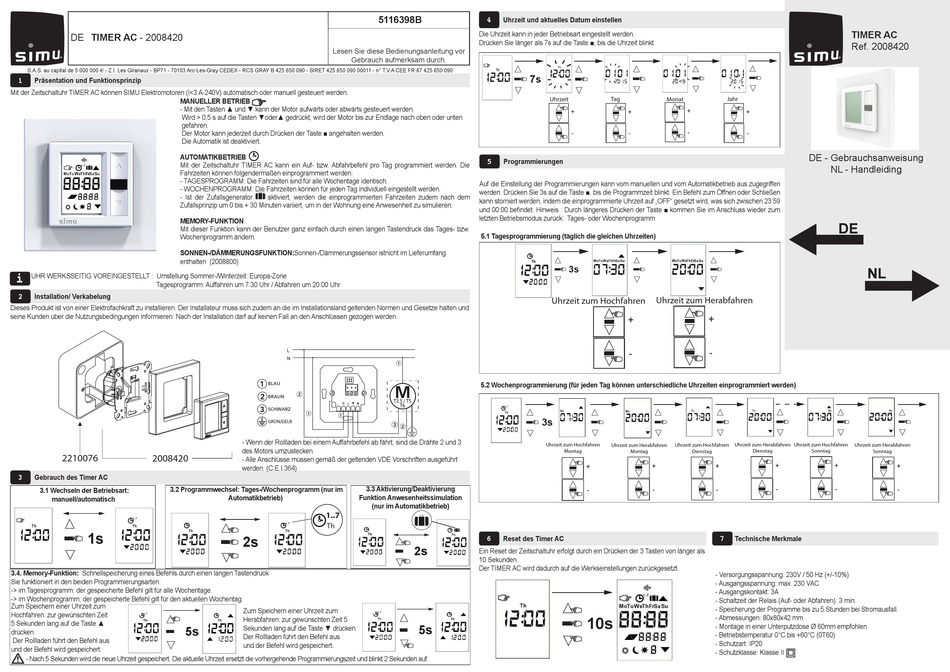

DE TIMER AC - 2008420
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Präsentation und Funktionsprinzip
Mit der Zeitschaltuhr TIMER AC können SIMU Elektromotoren (I<3 A-240V) automatisch oder manuell gesteuert werden.
MANUELLER BETRIEB
- Mit den Tasten ▲ und ▼ kann der Motor aufwärts oder abwärts gesteuert werden.
Reset horloge
Wird > 0,5 s auf die Tasten ▼oder▲ gedrückt, wird der Motor bis zur Endlage nach oben oder unten
gefahren.
Der Motor kann jederzeit durch Drücken der Taste ■ angehalten werden.
Die Automatik ist deaktiviert.
AUTOMATIKBETRIEB
Mit der Zeitschaltuhr TIMER AC kann ein Auf- bzw. Abfahrbefehl pro Tag programmiert werden. Die
Fahrzeiten können folgendermaßen einprogrammiert werden:
- TAGESPROGRAMM: Die Fahrzeiten sind für alle Wochentage identisch.
- WOCHENPROGRAMM: Die Fahrzeiten können für jeden Tag individuell eingestellt werden.
- Ist der Zufallsgenerator
Zufallsprinzip um 0 bis + 30 Minuten variiert, um in der Wohnung eine Anwesenheit zu simulieren.
MEMORY-FUNKTION
Mit dieser Funktion kann der Benutzer ganz einfach durch einen langen Tastendruck das Tages- bzw.
Wochenprogramm ändern.
SONNEN-/DÄMMERUNGSFUNKTION:Sonnen-/Dämmerungssensor istnicht im Lieferumfang
enthalten (2008800)
i
UHR WERKSSEITIG VOREINGESTELLT : Umstellung Sommer-/Winterzeit: Europa-Zone
Tagesprogramm: Auffahren um 7:30 Uhr / Abfahren um 20:00 Uhr
2
Installation/ Verkabelung
Dieses Produkt ist von einer Elektrofachkraft zu installieren. Der Installateur muss sich zudem an die im Installationsland geltenden Normen und Gesetze halten und
seine Kunden über die Nutzungsbedingungen informieren. Nach der Installation darf auf keinen Fall an den Anschlüssen gezogen werden.
2210076
2008420
3
Gebrauch des Timer AC
3.2 Programmwechsel: Tages-/Wochenprogramm (nur im
3.1 Wechseln der Betriebsart:
manuell/automatisch
1s
3.4. Memory-Funktion: Schnellspeicherung eines Befehls durch einen langen Tastendruck
Sie funktioniert in den beiden Programmierungsarten:
-> im Tagesprogramm: der gespeicherte Befehl gilt für alle Wochentage.
-> im Wochenprogramm: der gespeicherte Befehl gilt für den aktuellen Wochentag.
Zum Speichern einer Uhrzeit zum
Hochfahren: zur gewünschten Zeit
5 Sekunden lang auf die Taste ▲
5s
drücken.
Der Rollladen führt den Befehl aus
und der Befehl wird gespeichert.
- Nach 5 Sekunden wird die neue Uhrzeit gespeichert. Die aktuelle Uhrzeit ersetzt die vorhergehende Programmierungszeit und blinkt 2 Sekunden auf.
5116398B
Lesen Sie diese Bedienungsanleitung vor
Gebrauch aufmerksam durch.
aktiviert, werden die einprogrammierten Fahrzeiten zudem nach dem
BLAU
M
BRAUN
T3.5 / T5
T6
SCHWARZ
GRÜN/GELB
- Wenn der Rollladen bei einem Auffahrbefehl ab fährt, sind die Drähte 2 und 3
des Motors umzustecken.
- Alle Anschlüsse müssen gemäß der geltenden VDE Vorschriften ausgeführt
werden. (C.E.I.364)
3.3 Aktivierung/Deaktivierung
Funktion Anwesenheitssimulation
Automatikbetrieb)
(nur im Automatikbetrieb)
1..7
Th
2s
Zum Speichern einer Uhrzeit zum
Herabfahren: zur gewünschten Zeit 5
Sekunden lang auf die Taste ▼ drücken.
Der Rollladen führt den Befehl aus
und der Befehl wird gespeichert.
4
Uhrzeit und aktuelles Datum einstellen
Die Uhrzeit kann in jeder Betriebsart eingestellt werden.
Drücken Sie länger als 7s auf die Taste ■, bis die Uhrzeit blinkt.
7s
Uhrzeit
+
-
5
Programmierungen
Auf die Einstellung der Programmierungen kann vom manuellen und vom Automatikbetrieb aus zugegriffen
werden. Drücken Sie 3s auf die Taste ■, bis die Programmzeit blinkt. Ein Befehl zum Öffnen oder Schließen
kann storniert werden, indem die einprogrammierte Uhrzeit auf „OFF" gesetzt wird, was sich zwischen 23:59
und 00:00 befindet. Hinweis : Durch längeres Drücken der Taste ■ kommen Sie im Anschluss wieder zum
letzten Betriebsmodus zurück: Tages- oder Wochenprogramm
5.1 Tagesprogrammierung (täglich die gleichen Uhrzeiten)
3s
Uhrzeit zum Hochfahren
5.2 Wochenprogrammierung (für jeden Tag können unterschiedliche Uhrzeiten einprogrammiert werden)
3s
Uhrzeit zum Hochfahren
Montag
+
-
6
Reset des Timer AC
2s
Ein Reset der Zeitschaltuhr erfolgt durch ein Drücken der 3 Tasten von länger als
10 Sekunden.
Der TIMER AC wird dadurch auf die Werkseinstellungen zurückgesetzt.
10s
5s
Tag
Monat
Jahr
+
+
+
-
-
-
Uhrzeit zum Herabfahren
+
+
-
-
Uhrzeit zum Herabfahren
Uhrzeit zum Hochfahren
Uhrzeit zum Herabfahren
Dienstag
Montag
Dienstag
+
+
+
-
-
-
7
Technische Merkmale
- Versorgungsspannung: 230V / 50 Hz (+/-10%)
- Ausgangsspannung: max. 230 VAC
- Ausgangskontakt: 3A
- Schaltzeit der Relais (Auf- oder Abfahren): 3 min.
- Speicherung der Programme bis zu 5 Stunden bei Stromausfall.
- Abmessungen: 80x80x42 mm
- Montage in einer Unterputzdose Ø 60mm empfohlen
- Betriebstemperatur 0°C bis +60°C (0T60)
- Schutzart: IP20
- Schutzklasse: Klasse II
TIMER AC
Ref. 2008420
DE - Gebrauchsanweisung
NL - Handleiding
DE
NL
Uhrzeit zum Hochfahren
Uhrzeit zum Herabfahren
Sonntag
Sonntag
+
+
-
-
