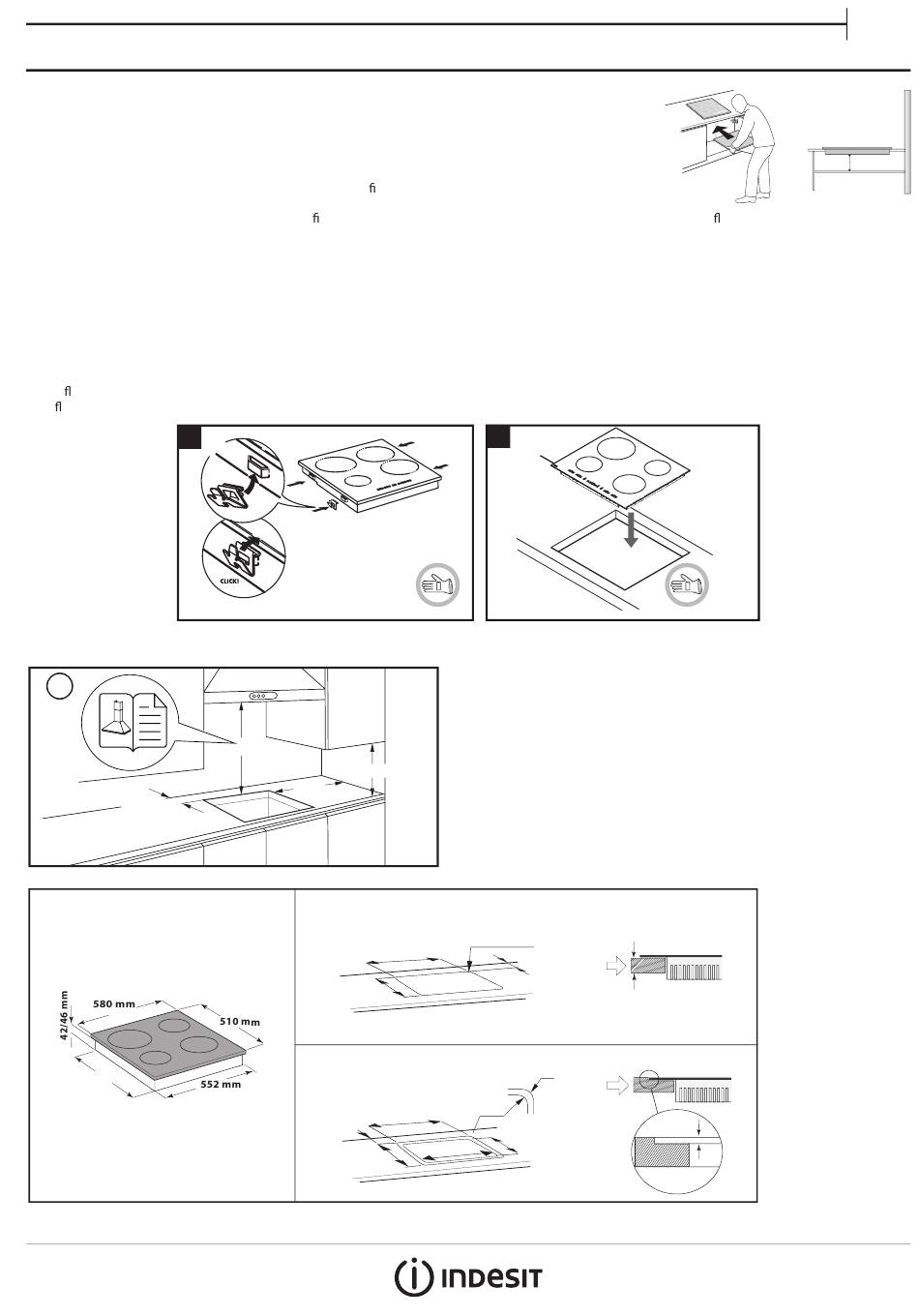

INSTALLATION
•
Das Kochfeld muss in eine 20-50 mm tiefe Arbeitsplatte eingesetzt werden.
•
Zwischen Kochmulde und Ofen dürfen keine Querschienen, Winkel usw. sein.
•
Der Abstand zwischen der Unterseite des Glaskeramik-Kochfelds und Unterschrank oder
Trennwand muss mindestens 20 mm betragen.
•
Für Abmessungen und Installation der Einbauversion, siehe das Bild in diesem Abschnitt.
•
Zwischen dem Kochfeld und der darüber liegenden Dunstabzugshaube muss ein Mindestabstand
eingehalten
werden.
Dunstabzugshaube.
•
Setzen Sie das mitgelieferte Dichtungspro l (falls es noch nicht eingesetzt ist) ein, nachdem Sie die Ober äche des Kochfelds wie in der
Abbildung gezeigt sorgfältig gesäubert haben.
•
Bauen Sie das Kochfeld nicht neben einer Spül- oder Waschmaschine ein, damit die elektronischen Stromkreise nicht mit Dampf oder
Feuchtigkeit in Berührung kommen, wodurch sie beschädigt werden könnten.
•
Wenn ein Ofen unter dem Kochfeld installiert ist, stellen Sie sicher, dass er mit einem Kühlsystem ausgestattet ist. Wenn die Temperatur der
elektronischen Stromkreise die maximal zulässige Temperatur übersteigt, schaltet sich das Kochfeld automatisch aus; in diesem Fall müssen Sie
ein paar Minuten warten, bis die Innentemperatur der elektronischen Schaltkreise auf einen zulässigen Wert abgekühlt ist und Sie das Kochfeld
wieder einschalten können.
AUFSTELLEN DES KOCHFELDS
Nach dem elektrischen Anschluss (siehe Kapitel "Elektrischer Anschluss") die Befestigungsklammern an den dafür vorgesehenen Schlitzen an den
Seiten ächen des Kochfeldes positionieren wie in der Abbildung gezeigt. Drücken Sie dann das Kochfeld in den Ausschnitt und prüfen Sie, dass das
Glas ach und parallel zur Arbeitsplatte ist. Die Befestigungsklammern sind für jede Art von Arbeitsplattenmaterial (Holz, Marmor usw.) ausgelegt.
1
ABMESSUNGEN UND EINZUHALTENDE ABSTÄNDE
i
Min. 7 cm
580 X 510 mm
482 mm
Weitere
Informationen
4x
L
Min. 40 cm
Min.10 cm
STANDARDINSTALLATION
560
0
490
mm
+2
BÜNDIGE INSTALLATION
583
Min. 70mm
0
513
mm
+2
nden
Sie
im
Benutzerhandbuch
2
R = Min. 6,5 mm
Max. 8 mm
0
+2
mm
Min. 70 mm
R = 11,5 mm
R = Min. 6,5 mm
0
+2
mm
0
490 mm
+2
0
560 mm
+2
der
min 20 mm
6 mm
DE
min. 20 mm
