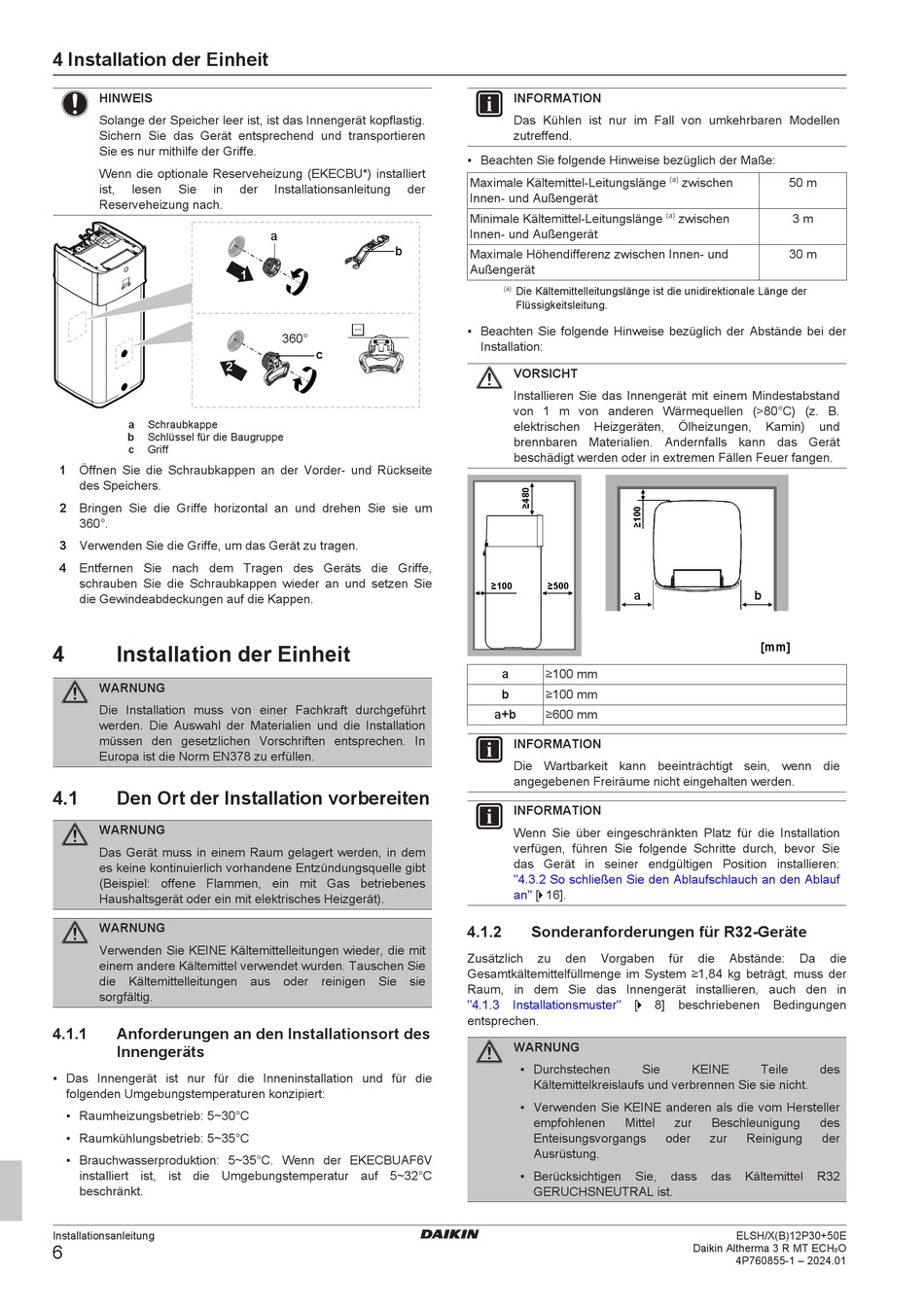

Daikin Altherma 3 R MT ECH2O ELSHB12P50E Serie Installationsanleitung Seite 6

4 Installation der Einheit
HINWEIS
Solange der Speicher leer ist, ist das Innengerät kopflastig.
Sichern Sie das Gerät entsprechend und transportieren
Sie es nur mithilfe der Griffe.
Wenn die optionale Reserveheizung (EKECBU*) installiert
ist, lesen Sie in
Reserveheizung nach.
2
a Schraubkappe
b Schlüssel für die Baugruppe
c Griff
1 Öffnen Sie die Schraubkappen an der Vorder- und Rückseite
des Speichers.
2 Bringen Sie die Griffe horizontal an und drehen Sie sie um
360°.
3 Verwenden Sie die Griffe, um das Gerät zu tragen.
4 Entfernen Sie nach dem Tragen des Geräts die Griffe,
schrauben Sie die Schraubkappen wieder an und setzen Sie
die Gewindeabdeckungen auf die Kappen.
4 Installation der Einheit
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
4.1 Den Ort der Installation vorbereiten
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
Verwenden Sie KEINE Kältemittelleitungen wieder, die mit
einem andere Kältemittel verwendet wurden. Tauschen Sie
die Kältemittelleitungen aus oder reinigen Sie sie
sorgfältig.
4.1.1 Anforderungen an den Installationsort des
Innengeräts
▪ Das Innengerät ist nur für die Inneninstallation und für die
folgenden Umgebungstemperaturen konzipiert:
▪ Raumheizungsbetrieb: 5~30°C
▪ Raumkühlungsbetrieb: 5~35°C
▪ Brauchwasserproduktion: 5~35°C. Wenn der EKECBUAF6V
installiert ist, ist die Umgebungstemperatur auf 5~32°C
beschränkt.
Installationsanleitung
6
der Installationsanleitung der
a
b
1
360°
c
INFORMATION
Das Kühlen ist nur im Fall von umkehrbaren Modellen
zutreffend.
▪ Beachten Sie folgende Hinweise bezüglich der Maße:
Maximale Kältemittel-Leitungslänge
Innen- und Außengerät
Minimale Kältemittel-Leitungslänge
Innen- und Außengerät
Maximale Höhendifferenz zwischen Innen- und
Außengerät
(a) Die Kältemittelleitungslänge ist die unidirektionale Länge der
Flüssigkeitsleitung.
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
VORSICHT
Installieren Sie das Innengerät mit einem Mindestabstand
von 1 m von anderen Wärmequellen (>80°C) (z. B.
elektrischen Heizgeräten,
brennbaren Materialien. Andernfalls kann das Gerät
beschädigt werden oder in extremen Fällen Feuer fangen.
≥100 ≥500
a
a ≥100 mm
b ≥100 mm
a+b ≥600 mm
INFORMATION
Die Wartbarkeit kann beeinträchtigt sein, wenn die
angegebenen Freiräume nicht eingehalten werden.
INFORMATION
Wenn Sie über eingeschränkten Platz für die Installation
verfügen, führen Sie folgende Schritte durch, bevor Sie
das Gerät in seiner endgültigen Position installieren:
"4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 16].
4.1.2 Sonderanforderungen für R32-Geräte
Zusätzlich zu den Vorgaben
Gesamtkältemittelfüllmenge im System ≥1,84 kg beträgt, muss der
Raum, in dem Sie das Innengerät installieren, auch den in
Installationsmuster" [ 4 8]
"4.1.3
entsprechen.
WARNUNG
▪ Durchstechen Sie
Kältemittelkreislaufs und verbrennen Sie sie nicht.
▪ Verwenden Sie KEINE anderen als die vom Hersteller
empfohlenen Mittel
Enteisungsvorgangs
Ausrüstung.
▪ Berücksichtigen Sie,
GERUCHSNEUTRAL ist.
(a)
zwischen 50 m
(a)
zwischen 3 m
30 m
Ölheizungen, Kamin) und
b
[mm]
für die Abstände: Da die
beschriebenen Bedingungen
KEINE Teile des
zur Beschleunigung des
oder zur Reinigung der
dass das Kältemittel R32
ELSH/X(B)12P30+50E
Daikin Altherma 3 R MT ECH₂O
4P760855-1 – 2024.01
