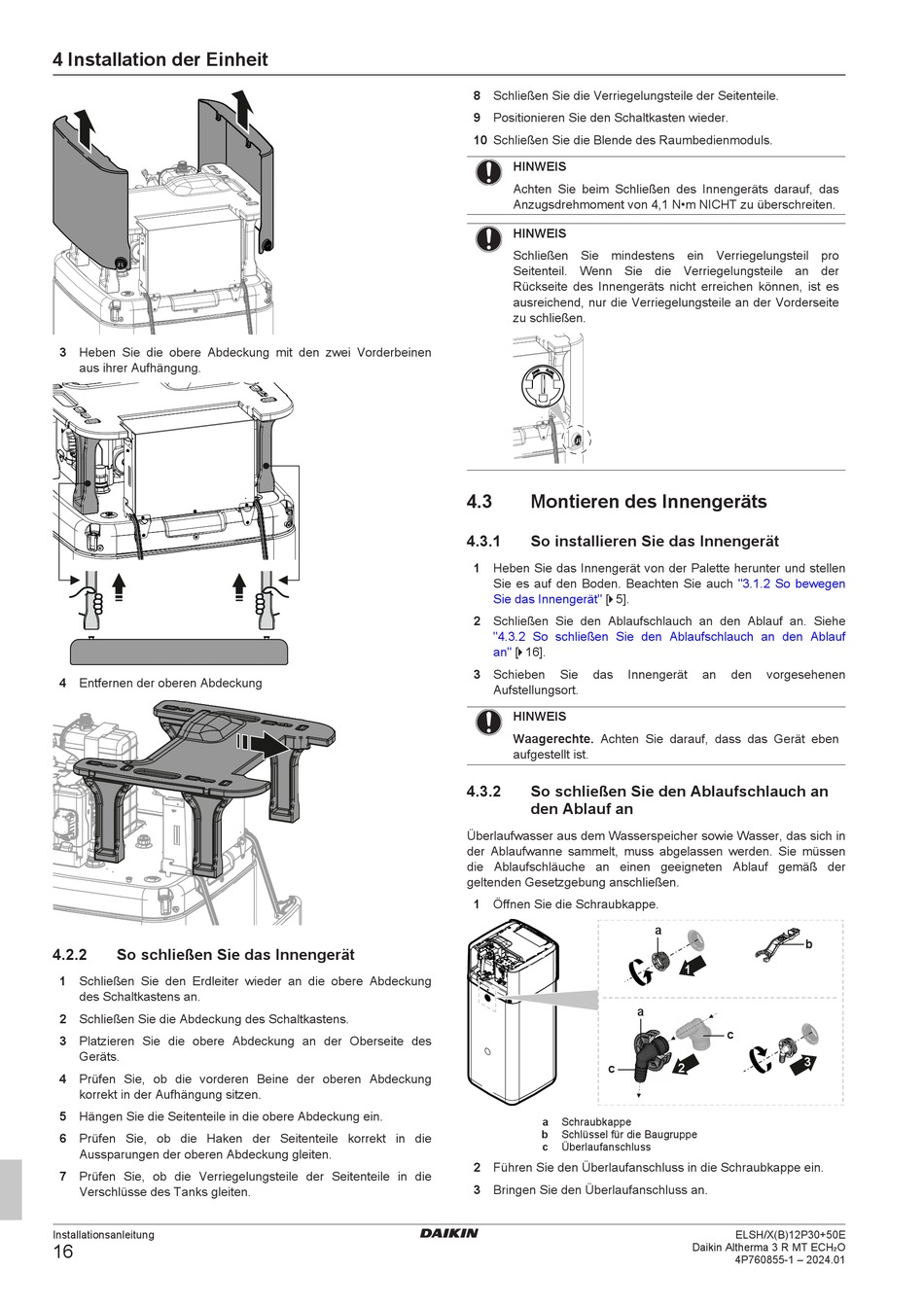

Daikin Altherma 3 R MT ECH2O ELSHB12P50E Serie Installationsanleitung Seite 16

4 Installation der Einheit
3 Heben Sie die obere Abdeckung mit den zwei Vorderbeinen
aus ihrer Aufhängung.
4 Entfernen der oberen Abdeckung
4.2.2 So schließen Sie das Innengerät
1 Schließen Sie den Erdleiter wieder an die obere Abdeckung
des Schaltkastens an.
2 Schließen Sie die Abdeckung des Schaltkastens.
3 Platzieren Sie die obere Abdeckung an der Oberseite des
Geräts.
4 Prüfen Sie, ob die vorderen Beine der oberen Abdeckung
korrekt in der Aufhängung sitzen.
5 Hängen Sie die Seitenteile in die obere Abdeckung ein.
6 Prüfen Sie, ob die Haken der Seitenteile korrekt in die
Aussparungen der oberen Abdeckung gleiten.
7 Prüfen Sie, ob die Verriegelungsteile der Seitenteile in die
Verschlüsse des Tanks gleiten.
Installationsanleitung
16
8 Schließen Sie die Verriegelungsteile der Seitenteile.
9 Positionieren Sie den Schaltkasten wieder.
10 Schließen Sie die Blende des Raumbedienmoduls.
HINWEIS
Achten Sie beim Schließen des Innengeräts darauf, das
Anzugsdrehmoment von 4,1 N•m NICHT zu überschreiten.
HINWEIS
Schließen Sie mindestens ein Verriegelungsteil pro
Seitenteil. Wenn Sie die Verriegelungsteile an der
Rückseite des Innengeräts nicht erreichen können, ist es
ausreichend, nur die Verriegelungsteile an der Vorderseite
zu schließen.
4.3 Montieren des Innengeräts
4.3.1 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden. Beachten Sie auch
Innengerät" [ 4 5].
Sie das
2 Schließen Sie den Ablaufschlauch an den Ablauf an. Siehe
"4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 16].
3 Schieben Sie das Innengerät
Aufstellungsort.
HINWEIS
Waagerechte. Achten Sie darauf, dass das Gerät eben
aufgestellt ist.
4.3.2 So schließen Sie den Ablaufschlauch an
den Ablauf an
Überlaufwasser aus dem Wasserspeicher sowie Wasser, das sich in
der Ablaufwanne sammelt, muss abgelassen werden. Sie müssen
die Ablaufschläuche an einen geeigneten Ablauf gemäß der
geltenden Gesetzgebung anschließen.
1 Öffnen Sie die Schraubkappe.
a
c
a Schraubkappe
b Schlüssel für die Baugruppe
c Überlaufanschluss
2 Führen Sie den Überlaufanschluss in die Schraubkappe ein.
3 Bringen Sie den Überlaufanschluss an.
"3.1.2 So bewegen
an den vorgesehenen
a
b
1
c
3
2
