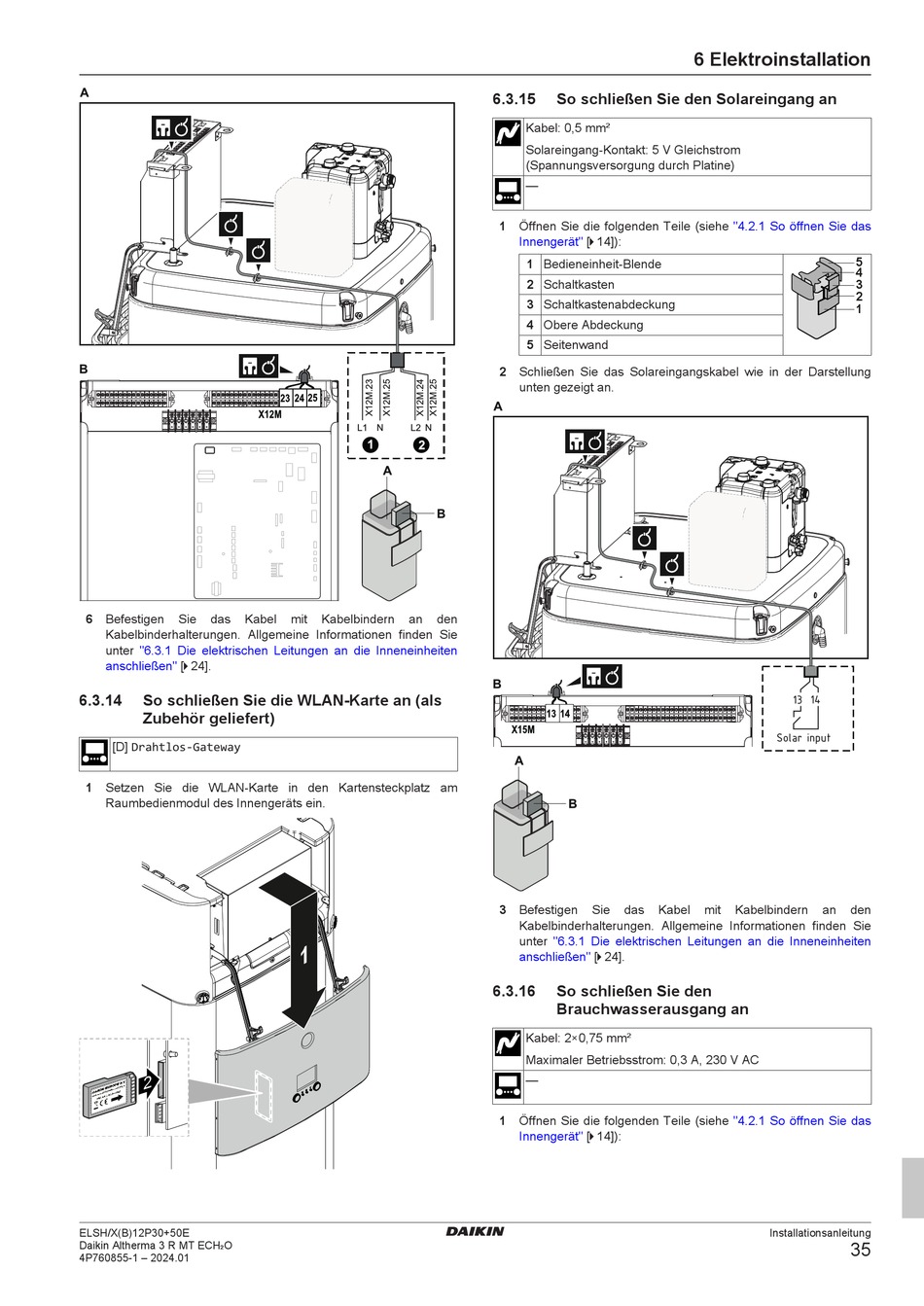

Daikin Altherma 3 R MT ECH2O ELSHB12P50E Serie Installationsanleitung Seite 35

6 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 24].
6.3.14 So schließen Sie die WLAN-Karte an (als
Zubehör geliefert)
[D] Drahtlos-Gateway
1 Setzen Sie die WLAN-Karte in den Kartensteckplatz am
Raumbedienmodul des Innengeräts ein.
2
ELSH/X(B)12P30+50E
Daikin Altherma 3 R MT ECH₂O
4P760855-1 – 2024.01
mit Kabelbindern an den
1
6.3.15 So schließen Sie den Solareingang an
Kabel: 0,5 mm²
Solareingang-Kontakt: 5 V Gleichstrom
(Spannungsversorgung durch Platine)
—
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 14]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
5 Seitenwand
2 Schließen Sie das Solareingangskabel wie in der Darstellung
unten gezeigt an.
3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 24].
6.3.16 So schließen Sie den
Brauchwasserausgang an
Kabel: 2×0,75 mm²
Maximaler Betriebsstrom: 0,3 A, 230 V AC
—
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 14]):
6 Elektroinstallation
"4.2.1 So öffnen Sie das
5
4
3
2
1
mit Kabelbindern an den
"4.2.1 So öffnen Sie das
