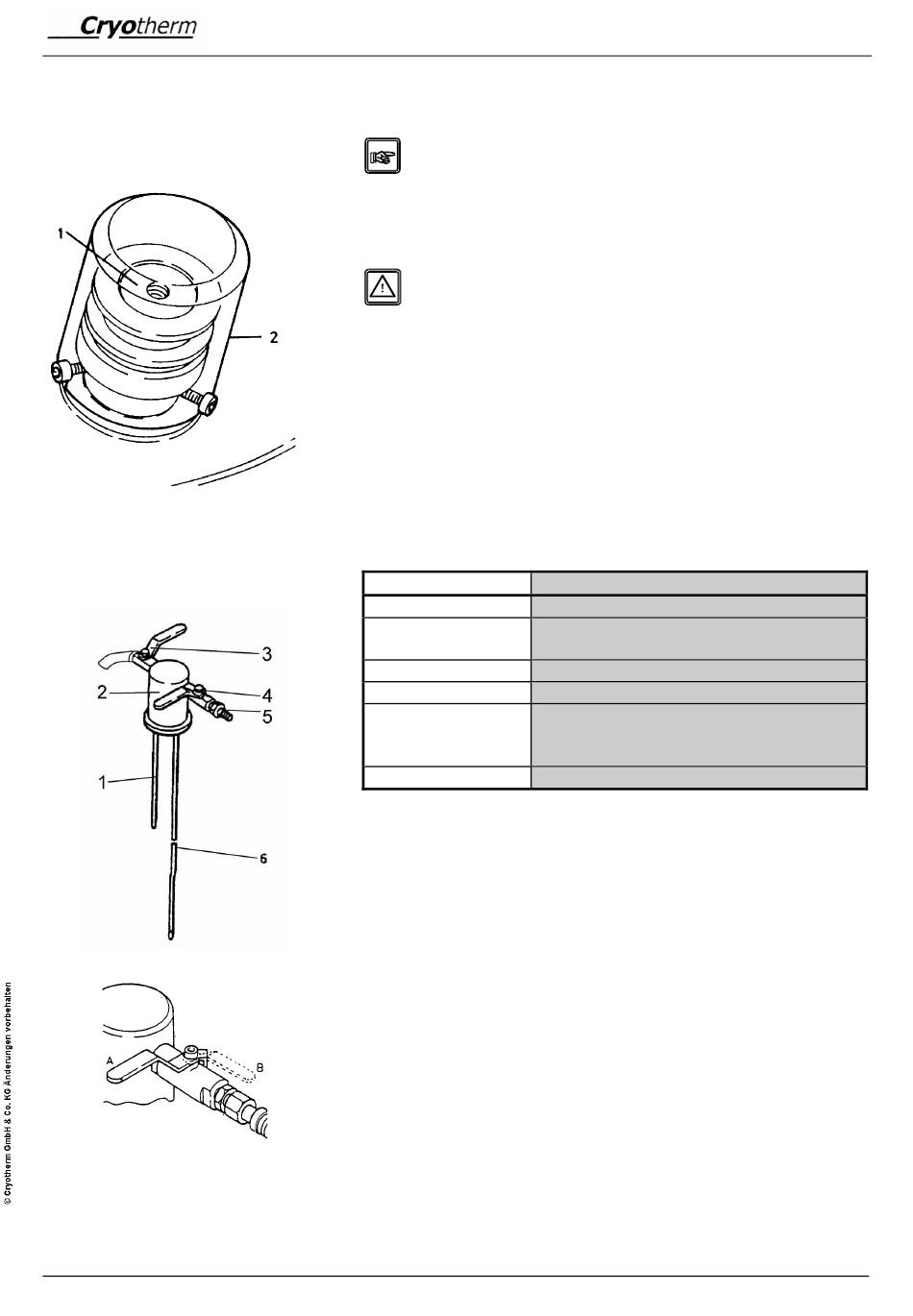

2.5 Kombinierte Vakuumver-
schluss- und Sicherheitsein-
richtung
2.6 Entnahmeheber mit
Kleinflanschanschluss
Typ EK
4
Achtung! Vakuumverschluss- und Sicherheitsein-
richtung sichert den Vakuumraum gegen Überdruck.
Nachevakuieren nur durch
•
Fachpersonal des Herstellers
Schutzkappe (2) fängt bei Überdruck im Vakuum-
raum den Ventileinsatz (1) ab.
•
Schutzkappe (2) nicht entfernen
•
Ventil vor Hitze/Abkühlung schützen, da Versprödung
zum Verlust des Betriebsvakuums führt
Aufbau des Entnahmehebers
Positionsnummer
Bezeichnung
1
Abgas- / Überlaufleitung
2
Grundkörper mit Kleinflanschanschluss
DN 50
3
Abgas- / Überlaufventil G 1/2"
4
Füll- / Entnahmeventil G 3/8"
5
Anschlussverschraubung
(Doppelnippelring R3/8" - 3/4 -16 UNF)
für flexiblen Abfüllschlauch
6
Füll- / Entnahmeleitung
Der Entnahmeheber dient zum Füllen und zur Entnahme von
Stickstoff - flüssig.
Sonderausführungen (z.B. Einfach-/ Dreifachentnahme) sind
auf Wunsch erhältlich.
Stellungen des Kugelhahns
A - geschlossen
B - geöffnet
Behälter
