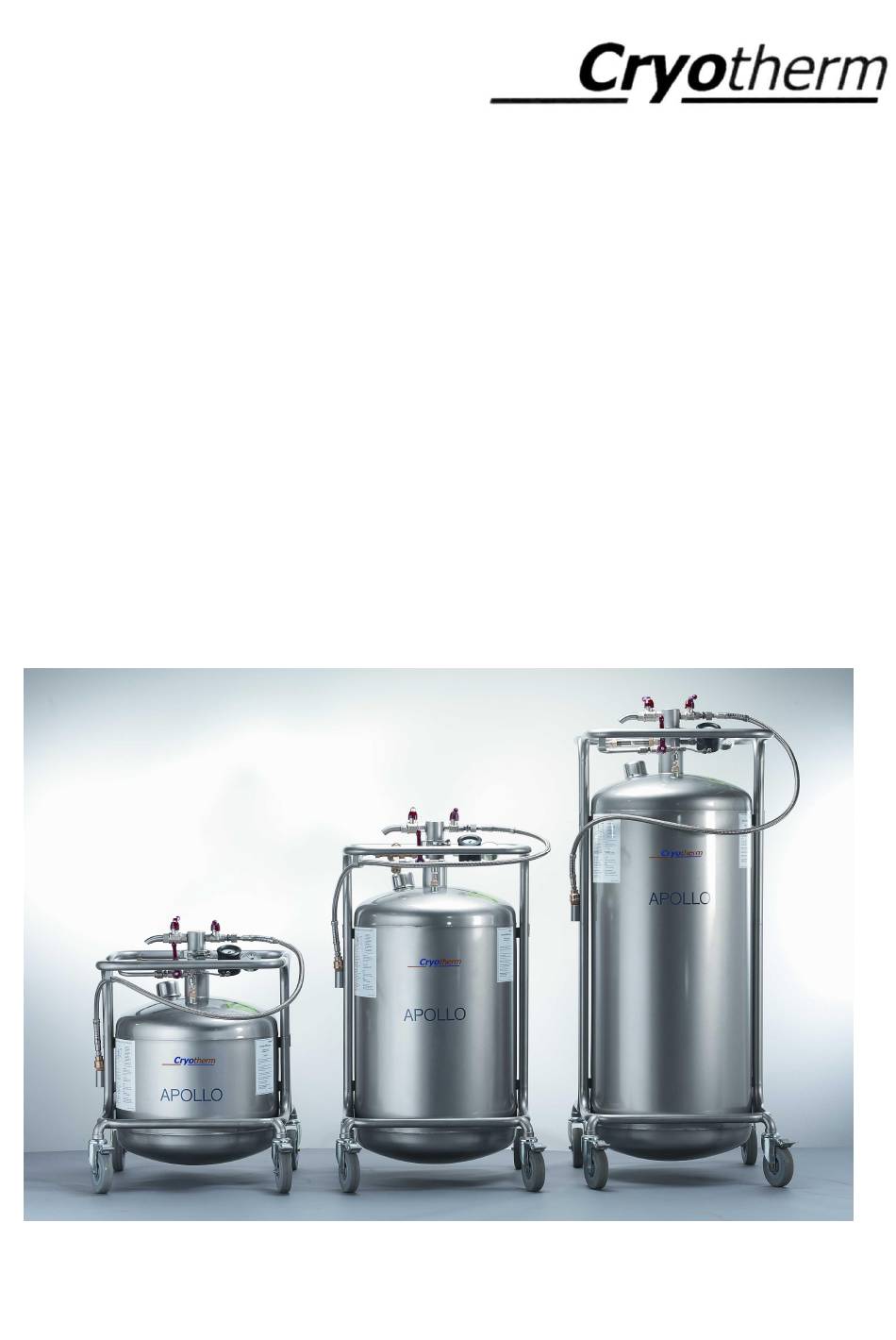

- Seite 1 Betriebsanleitung ® APOLLO 50 - 1,3 bar ® APOLLO 100 - 1,3 bar ® APOLLO 150 - 1,3 bar...
-
Seite 2: Inhaltsverzeichnis
Einleitung Seite Inhalt Einleitung 1.1 Symbole im Handbuch 1.2 Grundsatz 1.3 Lieferung Behälter 2.1 Hauptkomponenten 2.2 Technische Daten des Behälters 2.3 Technische Daten des Sicherheitsventils 2.4 Prüfung des Sicherheitsventils 2.5 Montage des Sicherheitsventils 2.6 Falsche Montage / Bedienungsfehler 2.7 Kombinierte Vakuumverschluß- und Sicherheitseinrichtung 2.8 Entnahmeheber mit Kleinflanschanschluß... -
Seite 3: Einleitung
Einleitung Anhang: Typenschild Zertifikat/Konformitätserklärung Liste der Druckgeräte und Ausrüstung... -
Seite 4: Symbole Im Handbuch

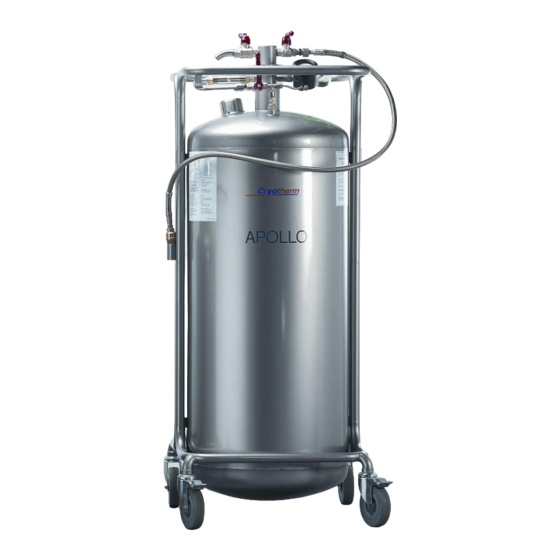

Einleitung Einleitung ® APOLLO Behälter vakuumsuperisolierter Druckbehälter aus korrosionsbeständigem Edelstahl Speichern von Stickstoff , tiefgekühlt - flüssig, entsprechend europäischen Druckgeräterichtlinie 97/23/EG, Kategorie I Modul A, mit CE - Kennzeichnung Macht aufmerksam auf gefährliche Situationen mit 1.1 Symbole im Handbuch möglichen •... -
Seite 5: Behälter
Im Vakuumraum angeordnete Druckaufbau - Einrichtung • Fahrgestell • Sicherheitsventil • Manometer • ® Demontierbarer Entnahmeheber Typ EK 2.2 Technische Daten des Behäl- Hersteller. Cryotherm GmbH & Co. KG ters ® ® ® APOLLO APOLLO APOLLO - 1,3 bar -1,3 bar -1,3 bar Gesamthöhe, cm... -
Seite 6: Prüfung Des Sicherheitsventils
Behälter Prüfung 2.4 Prüfung des Sicherheitsventils Sitzdichtheit und Ansprechdruck des Sicherheitsventils dürfen nur mit nachstehend skizzierter Blasenmethode überprüft werden. Verschmutzung und Korrosion der Ventilmechanik werden dadurch unterbunden. Der Ansprechdruck ist auf dem Sicherheitsventil vermerkt. 1. Prüfdruck aufgeben Für das Einleiten des Prüfdruckes ist eine geeignete Prüfeinrichtung zu verwenden. -
Seite 7: Kombinierte Vakuumverschluß- Und
Behälter 2.7 Kombinierte Vakuum- Achtung! Vakuumverschluß- und Sicherheitseinrich- verschluß- und Sicherheits- tung sichert den Vakuumraum gegen Überdruck. einrichtung Nachevakuieren nur durch • Fachpersonal des Herstellers Schutzkappe (2) fängt bei Überdruck im Vakuum- raum den Ventileinsatz (1) ab. • Schutzkappe (2) nicht entfernen •... -
Seite 8: Abfüllschlauch
Behälter Aufbau des Standard - Abfüllschlauches 2.9 Abfüllschlauch Positionsnummer Bezeichnung flexibler Ringwellschlauch mit Umflech- tung aus korrosionsbeständigem Edel- stahl Phasenseparator für das spritzerfreie Abfüllen von flüssigem Stickstoff Beschädigten Schlauch austauschen Abfüllschlauch schützen vor • Einrollen im kaltem Zustand • Verdrehen •... -
Seite 9: Füllstandsanzeige
Behälter Aufbau der Füllstandsanzeige 2.10 Füllstandsanzeige Ermittlung des Behälterfüllstandes • durch Ablesen an der Skala der Füllstandsanzeige • durch Bestimmen der Füllhöhe mittels Meßstab und Vergleich mit der Füllstandskurve • Der schwarze Bereich markiert 25% Restinhalt Vor Ausbau der Füllstandsanzeige •... - Seite 10 Behälter ® Füllstandskurve APOLLO 50, 100, 150 Zeichnung 78202700...
-
Seite 11: Druckaufbau - Regeleinrichtung
Behälter Automatische Druckaufbau - Regelungeinrichtung 2.11 Druckaufbau - (Option) Regeleinrichtung Positionsnummer Bezeichnung Druckaufbauleitung Druckaufbauventil Druckaufbau - Regelventil Das automatische Druckaufbau - Regelventil regelt den Druck im Behälter. Es ist bei kontinuierlicher Entnahme zu empfehlen. Druckaufbauventil (2) vor dem Füllen, Druckentlas- ten oder Transport schließen. -
Seite 12: Ersatzteile / Zubehör
® ® ® APOLLO APOLLO APOLLO 50-1,3 100-1,3 150-1,3 78202700 78202701 78202702 Schriftzug APOLLO 77031445 77031445 77031445 Cryotherm Firmenzei- 79406985 79406985 79406985 chen Füllstandsanzeige 78202720 78202720 78202720 MGI - WIKA Kugelhahn 3/8" 0346570 0346570 0346570 Kugelhahn 1/2" 78211868 78211868... -
Seite 13: Sicherheit
Sicherheitsventile vor Spritzwasser / Laugen schüt- • Handschuhe und Schutzbrille tragen • Verschraubungen nur drucklos lösen Cryotherm GmbH & Co. KG haftet nicht, wenn der 3.3 Bestimmungs- und ord- Behälter ohne Zustimmung des Herstellers verändert oder nungsgemäße Verwendung umgerüstet wird. -
Seite 14: Merkblatt "Umgang Mit Stickstoff
Sicherheit 3.4 Merkblatt "Umgang mit Stickstoff"... -
Seite 15: Eg-Sicherheitsdatenblatt "Stickstoff, Tiefkalt Verflüssigt
Sicherheit 3.5 EG-Sicherheitsdatenblatt “Stickstoff, tiefkalt verflüssigt“... - Seite 16 Sicherheit...
-
Seite 17: Unfallmerkblatt Gase Erstickend
Sicherheit UNFALLMERKBLATT FÜR DEN STRASSENTRANSPORT 3.6 Unfallmerkblatt ADR/GGVS Klasse 2 Gase erstickend TIEFGEKÜHLT VERFLÜSSIGTE GASE: erstickend nicht toxisch, nicht ätzend, nicht entzündbar, nicht oxidierend -Stoffbezeichnung nächste Seite GEFAHREN Erhitzen führt zu Drucksteigerung - Berstgefahr. Gas wirkt ohne wahrnehmbare Anzeichen erstickend. Ausgelaufene Flüssigkeit ist sehr kalt und verdampft rasch. -
Seite 18: Kennzeichnung
Sicherheit Die Behälter sind gemäß den Gefahrgutvorschriften für 3.7 Kennzeichnung den jeweiligen Einsatz zu kennzeichnen. Tiefgekühlt verflüssigte Gase erstickend Klasse 2 Ziffer und Gruppe 3A Ziffer Nummer, Kennzeichnung, Benennung des Stoffes Gruppe 1977 Stickstoff, tiefgekühlt, flüssig 1951 Argon, tiefgekühlt, flüssig Gefahrzettel Nr. -
Seite 19: Transport Und Aufstellung
Transport und Aufstellung Transport und Aufstellung Transport des Behälters 4.1 Transport allgemein • Sicherheitshinweise beachten • aufrecht befördern • vorsichtig anheben und absetzen • Stöße und starke Erschütterungen vermeiden Transport im gefüllten Zustand • nur im einwandfreien Zustand • druckentlastet mit lose aufgesetztem Transportstop- •... -
Seite 20: Betrieb
Betrieb Betrieb Der Behälter kann sofort nach Lieferung in Betrieb genom- 5.1 Erstinbetriebnahme men werden. Achtung ! • Sicherheitshinweise beachten • Fülleitung mit Sicherheitsventil und Druckentlastung verwenden • Handschuhe und Schutzbrille tragen • Behälter gegen Wegrollen, Umfallen und Beschädi- gung sichern Hinweis ! •... -
Seite 21: Montage Des Abfüllschlauches
Betrieb Demontage des EK-Hebers Unfallgefahr! EK-Heber nur bei drucklosem Behälter ausbauen 1. Druckaufbauventil (7) schließen 2. Füll- / Entnahmeventil (3) schließen 3. angeschlossene Entnahmeleitung vom EK-Heber lösen 4. Abgas- / Überlaufventil (1) öffnen, um den Behälterdruck abzubauen 5. Am drucklosen Behälter Flügelschraube (8) lösen und Spannring (9) abnehmen 6. - Seite 22 Betrieb Füllen 1. EK-Heber montieren 2. Fülleitung Tank Füll- / Entnahmeventil anschließen 3. Abgas- / Überlaufventil zur Druckentlastung öffnen 4. Füll- / Entnahmeventil am EK-Heber öffnen 5. Tankventil zum Füllen des Behälters öffnen 6. Tritt flüssiger Stickstoff am Abgas- / Überlaufventil aus, Tankventil schließen Achtung! Verbrennungsgefahr...
-
Seite 23: Entnahme Von Stickstoff - Flüssig
Betrieb Achtung ! Verbrennungsgefahr durch austretenden Stickstoff Entnahme 5.5 Entnahme von Stickstoff - flüssig 1. Behälter an die Entnahmestelle transportieren 2. EK-Heber montieren 3. Mitgelieferten Abfüllschlauch oder entsprechende Abfülleitung montieren 4. Füll- / Entnahmeventil öffnen, um flüssigen Stickstoff zu entnehmen 5. -
Seite 24: Druckaufbau
Betrieb Flüssigentnahme ist durch den Arbeitsdruck im Behälter 5.6 Druckaufbau möglich. ® Behältername Apollo max. Betriebs- 1,3 bar überdruck Das Sicherheitsventil begrenzt den max. Betriebsüberdruck. Reicht der vorhandene Arbeitsdruck im Behälter nicht zur Entnahme, kann er durch Öffnen des Druckaufbauventils erhöht werden. -
Seite 25: Druckentlasten
Betrieb Abgas-/Überlaufventil öffnen bis Arbeitsdruck am Manometer 5.7 Druckentlasten erreicht ist, danach wieder schließen. Öffnung des Abgas- / Überlaufventils nicht auf Per- sonen oder Geräte richten, da Kaltgas Verbrennung oder Versprödung verursacht. Wird der Behälter außer Betrieb genommen, ist er komplett 5.8 Außerbetriebnahme zu entleeren, anzuwärmen und unter leichtem Gasüberdruck zu lagern, um Kondensation von Feuchtigkeit zu vermeiden. -
Seite 26: Wartung / Reparatur
Wartung / Reparatur • Wartung / Reparatur Bei normalem Gebrauch benötigt der Behälter keine spezielle Wartung oder Pflege. • Empfehlenswert sind regelmäßige Prüfungen Funktionsfähigkeit und Dichtheit der Armaturen und Verschraubungen. • Sicherheitsventile sind auf Funktion und Ansprechdruck alle 2 Jahre zu prüfen. Das Manometer zeigt den An- sprechdruck an. -
Seite 27: Störungen
Störungen Störungen Den Behälter sofort außer Betrieb setzen, wenn 7.1 Störung allgemein • Armaturen undicht sind • das Sicherheitsventil stark abbläst • Verdampfungsrate anormal hoch ist • der Außenzylinder betaut / vereist, was Vakuumver- lust anzeigt Tritt Stickstoff aus • Erstickungsgefahr •... -
Seite 28: Mögliche Störungen
Störungen 7.2 Mögliche Störungen Störung Ursache Behebung Ventil vereist bei offenen Ventil betriebsbedingt Ventil nicht voll- Ventil schließen ständig geschlos- (taut ab) Ventil undicht Verschraubungen / Sitz nachziehen, ggf. Ventil spülen / austauschen Sicherheitsventil Druckaufbauventil Druckaufbau- bläst ab offen ventil schließen Druckzusatzregler Öffnungsdruck zu hoch eingestellt... -
Seite 29: Gewährleistung
Gewährleistung Unsere Gewährleistung setzt bestimmungs- Gewährleistung ordnungsgemäße Verwendung des Gerätes voraus. Bei Austausch von Teilen sind nur Original - Ersatzteile zu verwenden. Verschleißteile unterliegen nicht der Gewährleis- tung. Umfang und Dauer unserer Gewährleistung richten sich nach der Regelung in unseren Lieferbedingungen. - Seite 30 Cryotherm GmbH & Co. KG zertifiziert nach DIN EN ISO 9001 Cryotherm GmbH & Co. KG Deutschland Artikel - Nr. :• 78211688 Ÿ 0018 Euteneuen 4 Änderungen vorbehalten 57548 Kirchen (Sieg) © Cryotherm GmbH & Co. KG Tel.: (02741) 9585-0 • Fax (02741) 6900...
