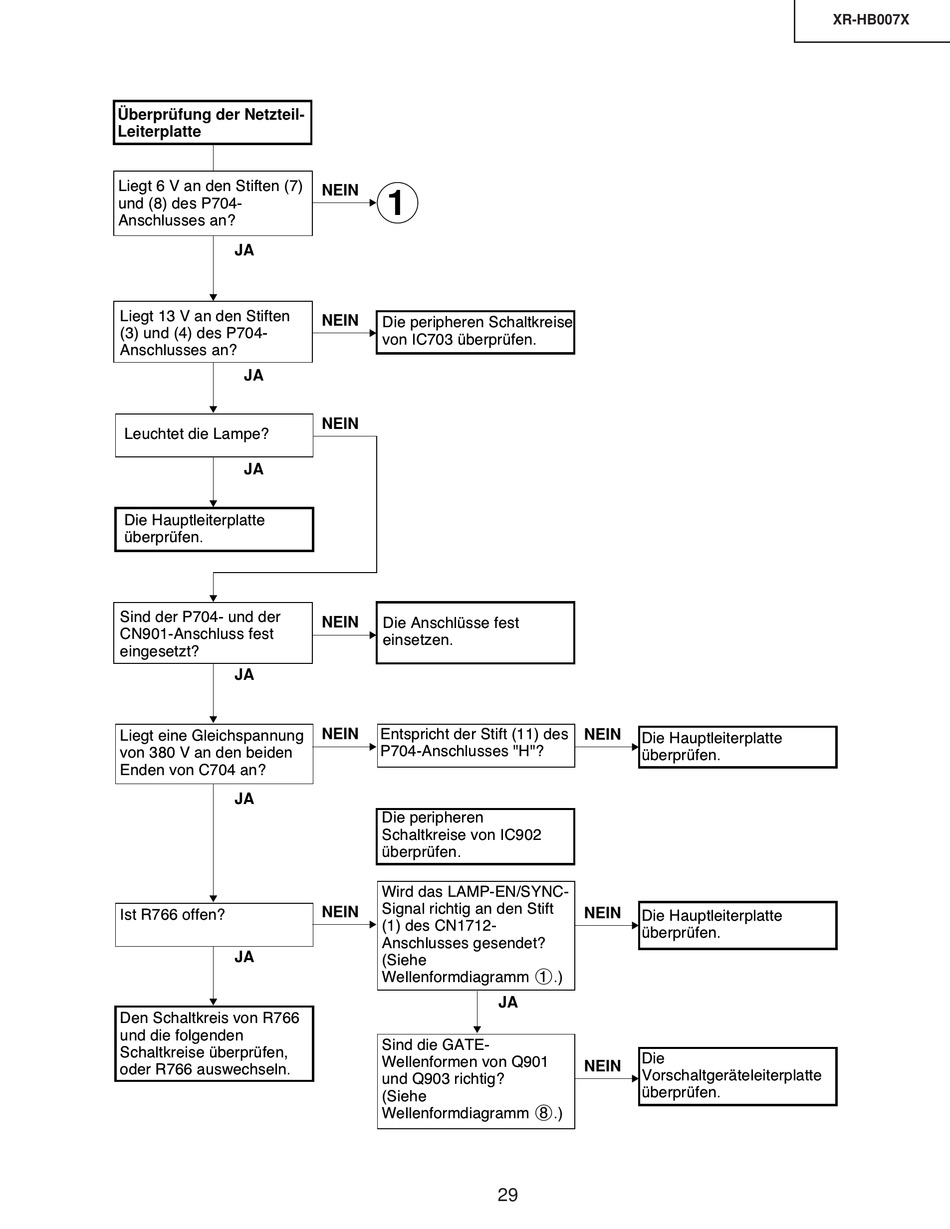

Überprüfung der Netzteil-
Leiterplatte
Liegt 6 V an den Stiften (7)
und (8) des P704-
Anschlusses an?
JA
Liegt 13 V an den Stiften
(3) und (4) des P704-
Anschlusses an?
JA
Leuchtet die Lampe?
JA
ie Hauptleiterplatte
ŸberprŸfen.
Sind der P704- und der
CN901-Anschluss fest
eingesetzt?
JA
Liegt eine Gleichspannung
von 380 V an den beiden
Enden von C704 an?
JA
Ist R766 offen?
JA
en Schaltkreis von R766
und die folgenden
Schaltkreise ŸberprŸfen,
oder R766 auswechseln.
NEIN
1
ie peripheren Schaltkreise
NEIN
von IC703 ŸberprŸfen.
NEIN
ie AnschlŸsse fest
NEIN
einsetzen.
Entspricht der Stift (11) des
NEIN
P704-Anschlusses "H"?
ie peripheren
Schaltkreise von IC902
ŸberprŸfen.
Wird das LAMP-EN/SYNC-
Signal richtig an den Stift
NEIN
(1) des CN1712-
Anschlusses gesendet?
(Siehe
Wellenformdiagramm
JA
Sind die GATE-
Wellenformen von Q901
und Q903 richtig?
(Siehe
Wellenformdiagramm
29
ie Hauptleiterplatte
NEIN
ŸberprŸfen.
ie Hauptleiterplatte
NEIN
ŸberprŸfen.
.)
1
ie
VorschaltgerŠteleiterplatte
NEIN
ŸberprŸfen.
.)
8
XR-HB007X
