XR-HB007X

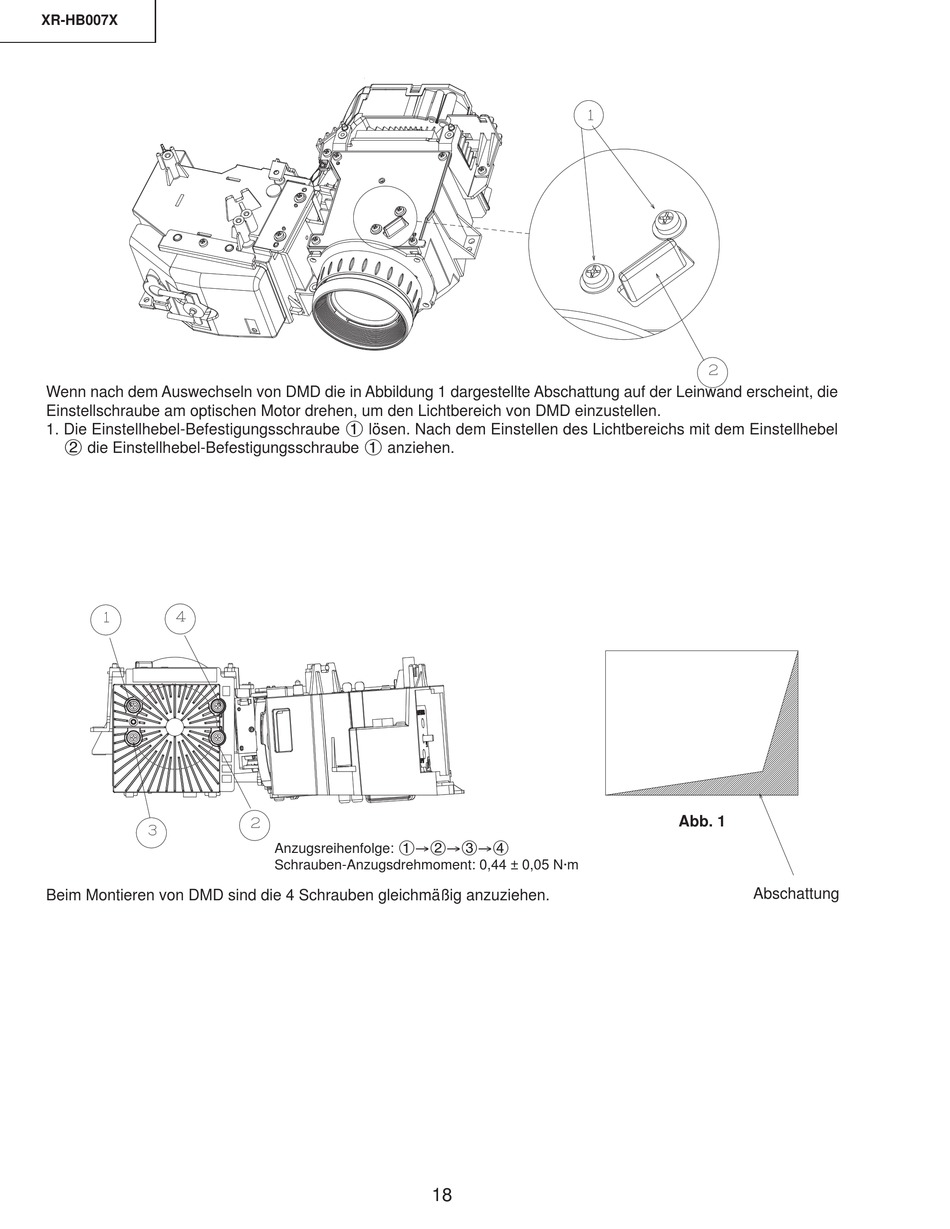

Wenn nach dem Auswechseln von DMD die in Abbildung 1 dargestellte Abschattung auf der Leinwand erscheint, die
Einstellschraube am optischen Motor drehen, um den Lichtbereich von DMD einzustellen.
1. Die Einstellhebel-Befestigungsschraube 1 lösen. Nach dem Einstellen des Lichtbereichs mit dem Einstellhebel
2 die Einstellhebel-Befestigungsschraube 1 anziehen.
Beim Montieren von DMD sind die 4 Schrauben gleichmäßig anzuziehen.
Anzugsreihenfolge: 1→2→3→4
Schrauben-Anzugsdrehmoment: 0,44 ± 0,05 N·m
18
Abb. 1
Abschattung
