5
Bedienung
5.12 Diodenprüfung
Um Stromschlag zu vermeiden, prüfen Sie Dioden niemals an spannungsführenden Kom-
ponenten oder Stromkreisen.
HINWEIS
Der bei der Diodenprüfung am Display angezeigte Wert ist die Durchlassspannung.

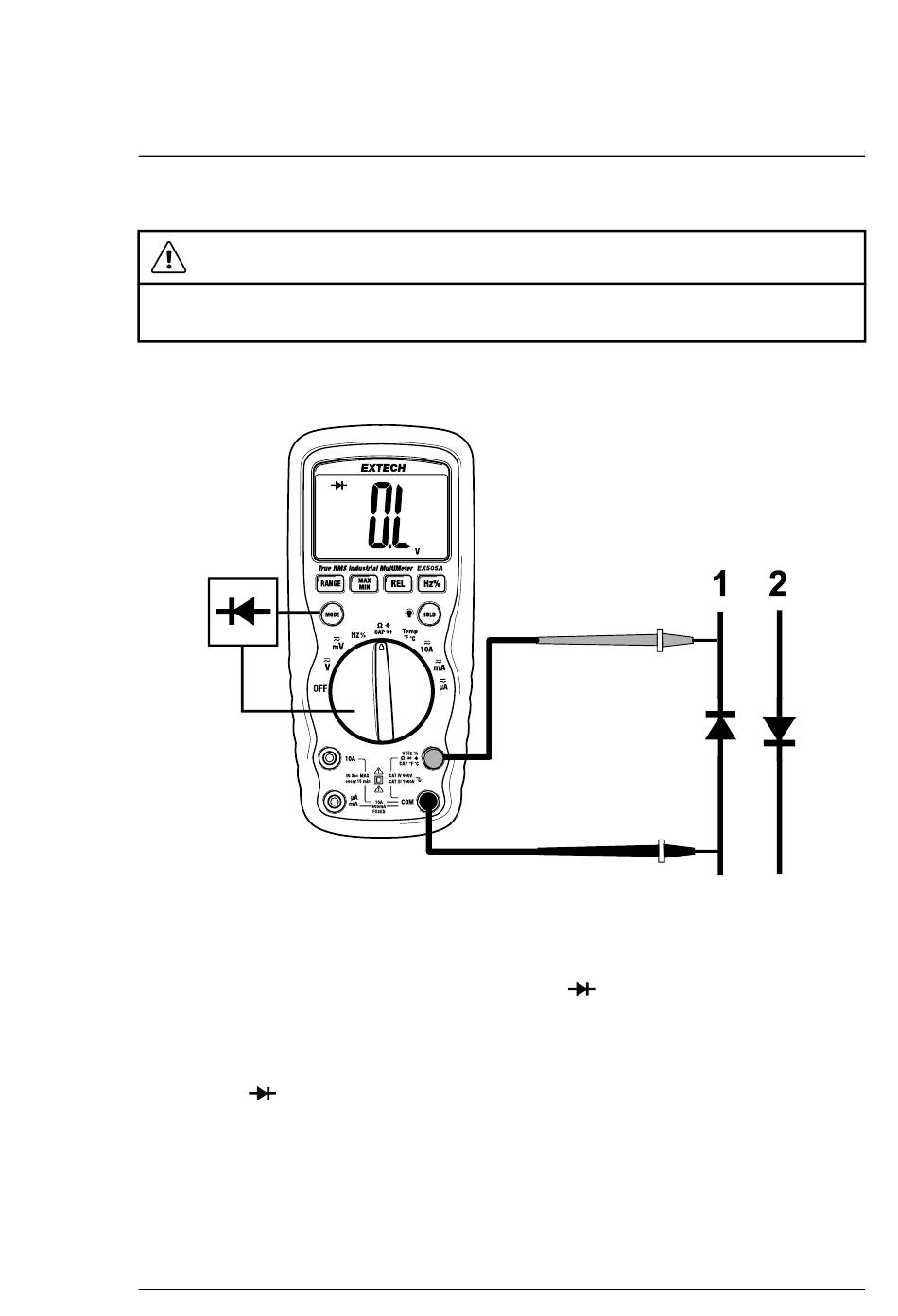

Abbildung 5.6 Prüfanordnung für Diodenprüfungen. Führen Sie eine Messung an beiden
Positionen (1 und 2) durch, wie in der Abbildung dargestellt. Befolgen Sie die Anweisungen in
diesem Abschnitt, um die Testergebnisse auszuwerten.
1. Stellen Sie den Funktionswahlschalter auf
2. Wählen Sie mit der MODE-Taste den Diodenprüfmodus aus.
3. Stecken Sie den schwarzen Messleitungsstecker in die negative COM-
Buchse. Stecken Sie den roten Messleitungsstecker in die positive
Buchse
4. Fahren Sie mit der Spitze des Messfühlers über die Diode oder Halbleiter-
verbindung, die geprüft werden soll. Notieren Sie den Messwert.
5. Kehren Sie die Polarität um, indem Sie die Position der roten und schwar-
zen Messfühlerspitze tauschen. Notieren Sie diesen Messwert.
#NAS100177; r. AD/97999/98002; de-DE
WARNUNG
.
.
22
