Produktbeschreibung
3.2 Rückseite des Messgeräts
1.
Loch für die Tragebandbefestigung.
2.
Schrauben (silberfarben) zur Befesti-
gung des Gehäuses (entfernen, um die
Sicherungen freizulegen).
3.
Messleitungshalter.
4.
Eine der beiden Schrauben (schwarz),
mit denen das Batteriefach befestigt ist.
5.
Kippständer.
6.
Batteriefach.
7.
Schrauben (silberfarben) zur Befesti-
gung des Gehäuses (zum Freilegen
den Kippständer anheben).
8.
Zweite Schraube (schwarz), mit der
das Batteriefach befestigt ist (zum Frei-
legen den Kippständer anheben).
#NAS100177; r. AD/97999/98002; de-DE

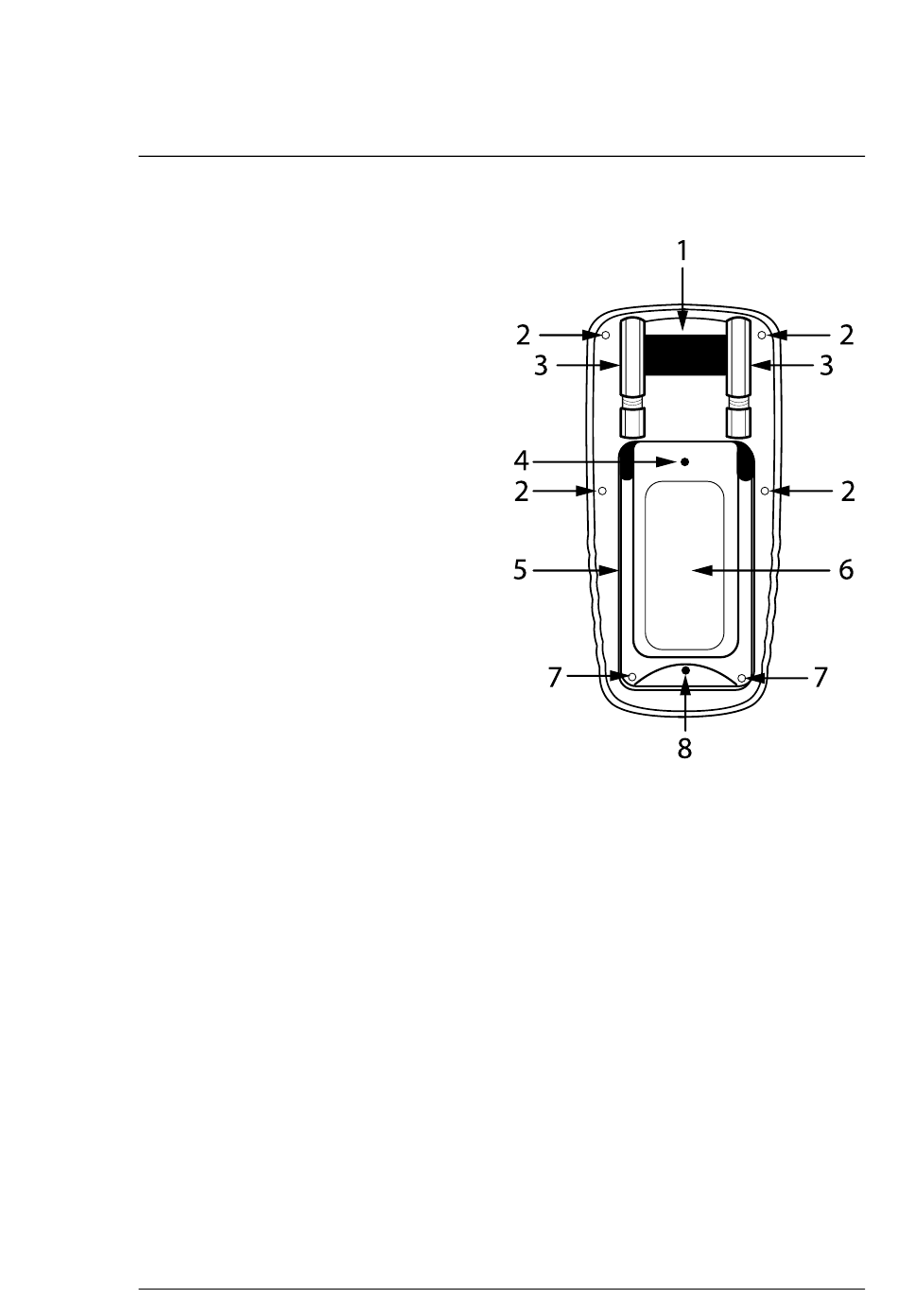

Abbildung 3.2 Rückseite des Messgeräts.
