2.6 Triggerausgang
Das HELIO-STROB compact verfügt über einen Triggerausgang,
über den z.B. andere Geräte gesteuert werden können. Das an den
Buchsen IN / OUT anstehende Signal entspricht dem TTL-Pegel. Die
Periodendauer ist von der Blitzfrequenz abhängig, wobei T
stant (200 µs) bleibt. Folgt das Stroboskop einer externen Signal-
quelle, so entspricht die Ausgangsfrequenz bis 135 Hz der Eingangs-
frequenz. Bei Frequenzen > 135 Hz bis 8000 Hz liegt am Trigger-
ausgang ein ganzzahlig geteiltes Signal an, das der realen Blitzfre-
quenz des Stroboskops entspricht. Im Display erscheint die unge-
teilte Frequenz der externen Signalquelle.

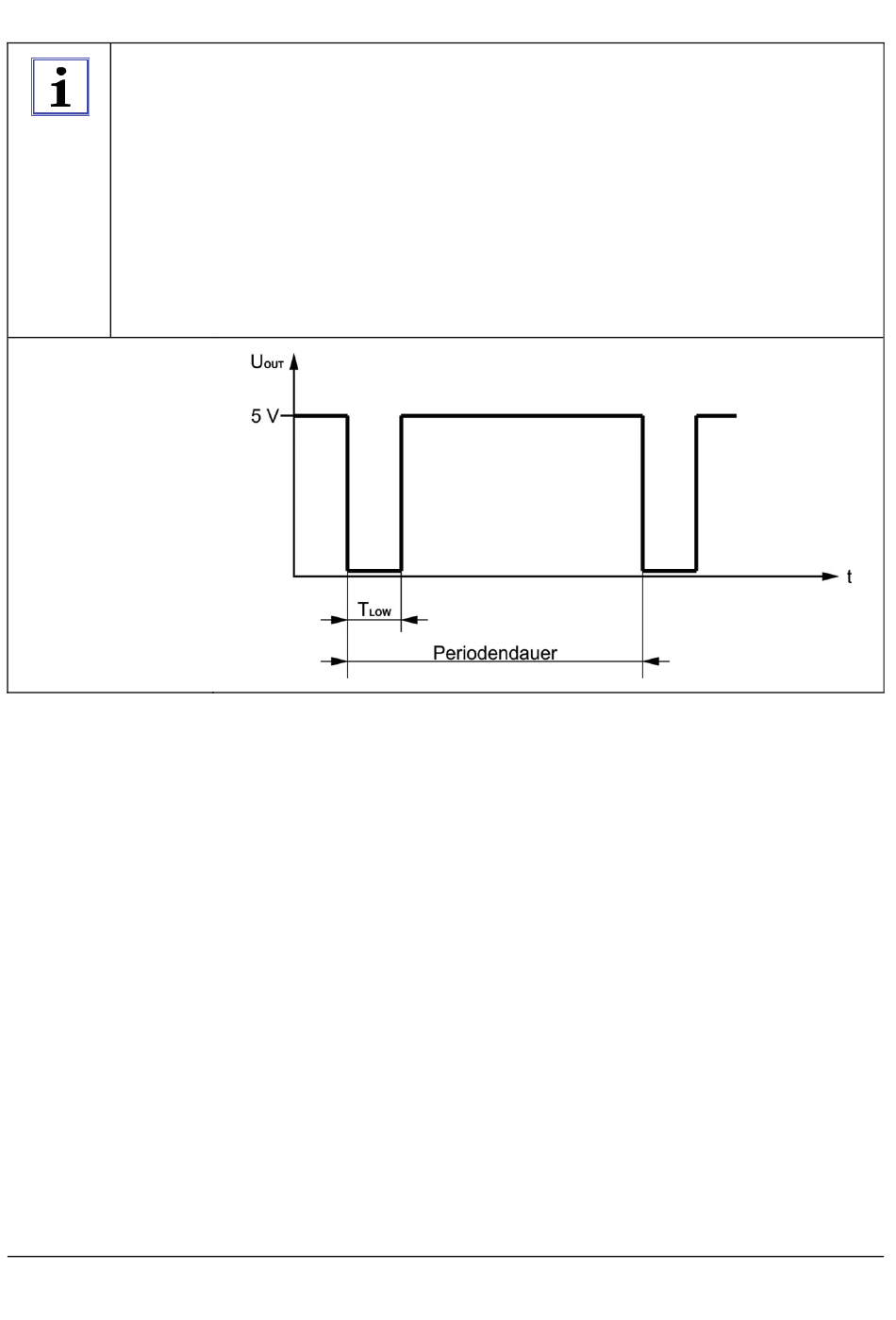

Signalverlauf:
Seite 18
Betriebsanleitung HELIO-STROB compact 125
