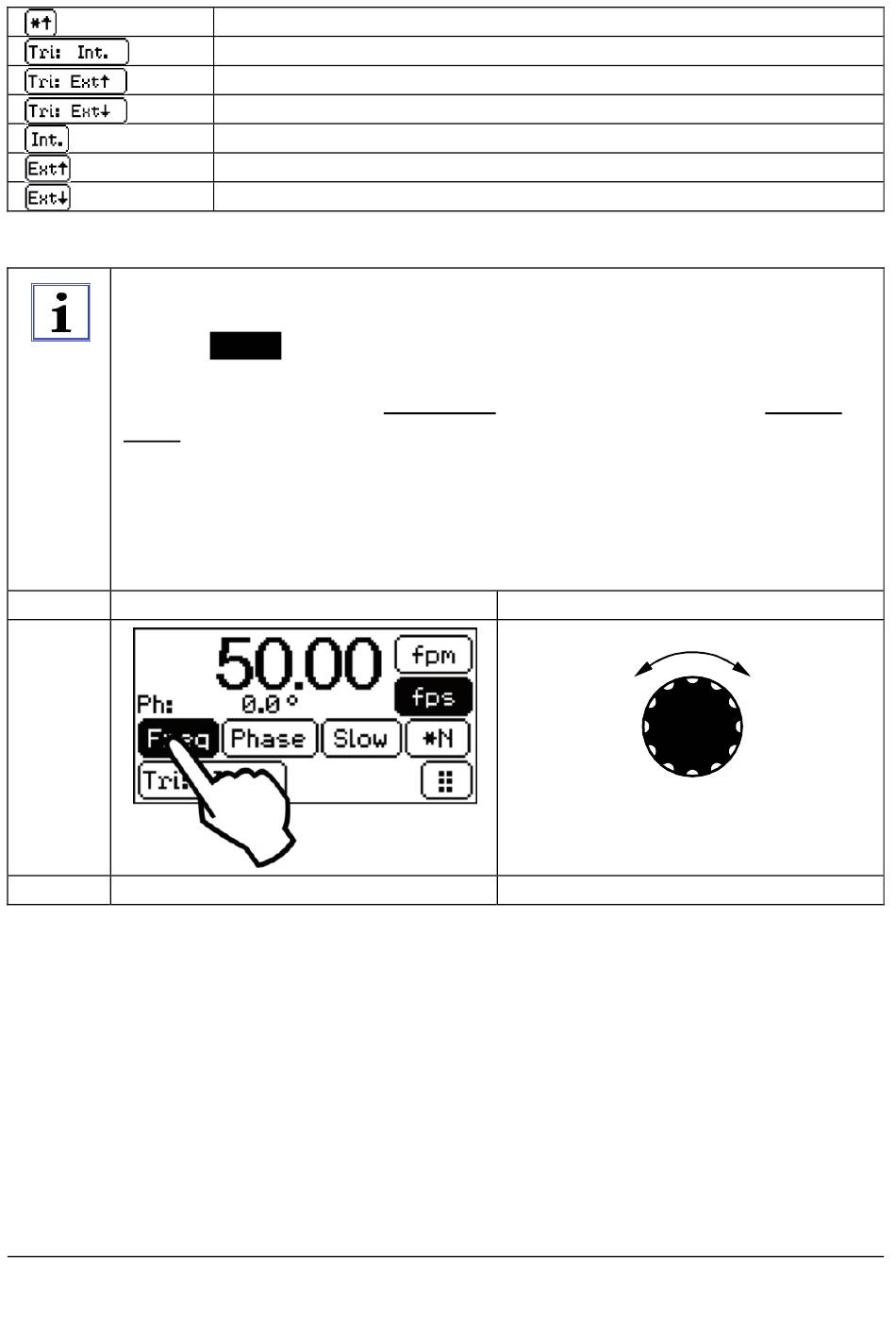

Auswahl der Funktionen durch Berühren der entsprechenden Schalt-
flächen des Touchpanels. Aktive Funktionen und Optionen werden im
Display
Die Eingabe oder Änderung eines Wertes in der oberen Zeile (große
Ziffern) erfolgt über den Drehknopf oder alternativ über den Ziffern-
block nach Anwahl auf dem Touchpanel (s.u.).
Drehknopf: Schnelles Drehen führt zur Änderung in großen Schritten,
langsames Drehen zur Änderung in kleinen Schritten.
In der unteren Zeile des Displays wird ein weiterer Wert mit kleineren
Ziffern angezeigt - zum Beispiel beim Einstellen der Frequenz zu-
sätzlich der aktuelle Wert der Phasenverschiebung.
Seite 10
Multiplikator erhöhen
Auswahl Triggermodus: Status intern
Auswahl Triggermodus: Status extern, positive Flanke
Auswahl Triggermodus: Status extern, negative Flanke
interne Triggerung
externe Triggerung, positive Flanke
externe Triggerung, negative Flanke
invers
dargestellt.
Touchpanel
Berühren
Betriebsanleitung HELIO-STROB compact 125
Drehknopf
-
+
Drehen
