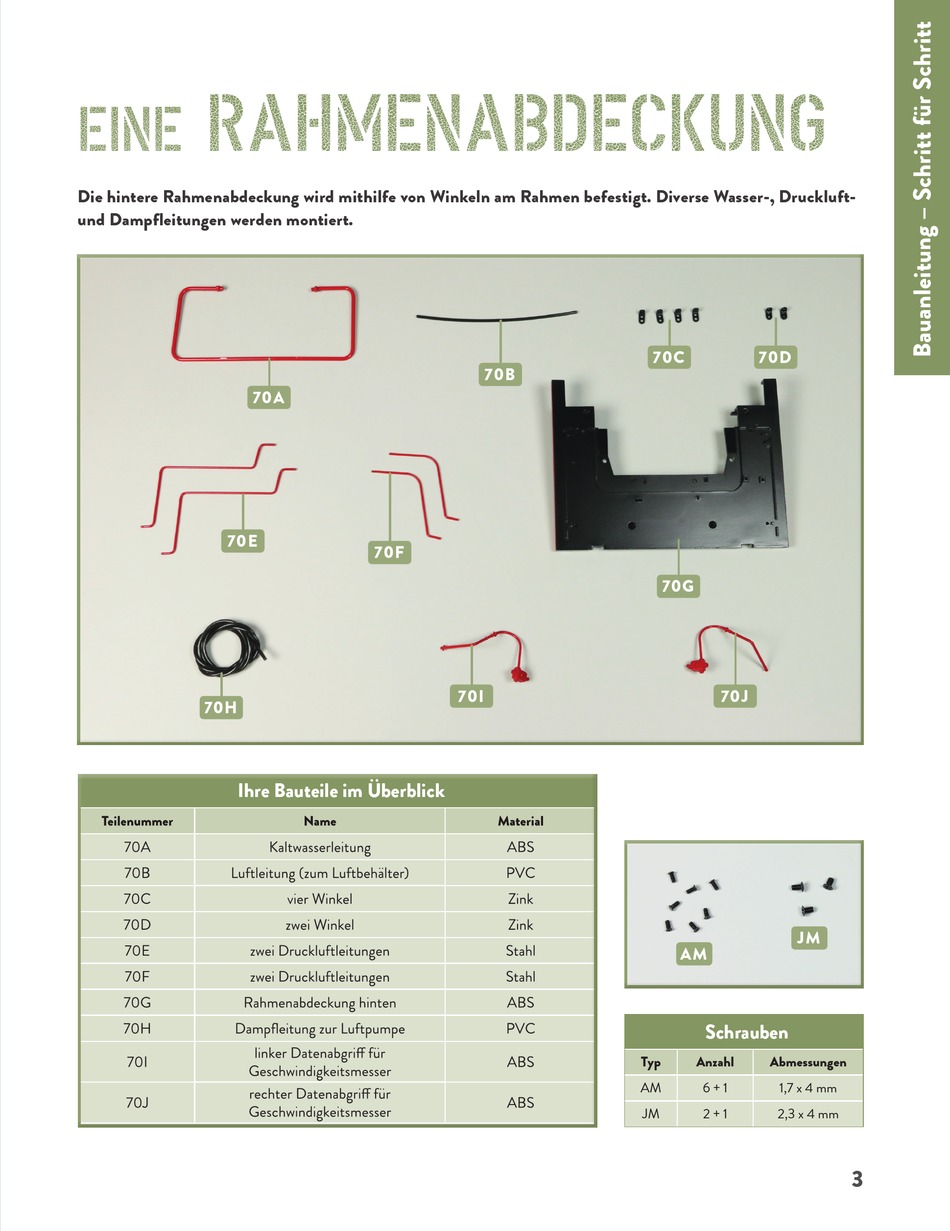

Rahmenabdeckung
Eine
Die hintere Rahmenabdeckung wird mithilfe von Winkeln am Rahmen befestigt. Diverse Wasser-, Druckluft-
und Dampfleitungen werden montiert.
70A
70E
70H
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
70B
70F
70I
70C
70D
70G
70J
JM
AM
Schrauben
Typ
Anzahl
Abmessungen
AM
6 + 1
1,7 x 4 mm
JM
2 + 1
2,3 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette BAUREIHE 01
Inhaltszusammenfassung für Hachette BAUREIHE 01
- Seite 1 Rahmenabdeckung Eine Die hintere Rahmenabdeckung wird mithilfe von Winkeln am Rahmen befestigt. Diverse Wasser-, Druckluft- und Dampfleitungen werden montiert. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 6 + 1 1,7 x 4 mm 2 + 1 2,3 x 4 mm...
- Seite 2 SCHRITT 1: Arbeiten am Rahmen Legen Sie die Dampfleitung neben der linken Seite Ihres Modells auf Ihre Arbeitsplatte. Die Pfeile deuten an, wie die Leitung verlegt werden soll. Die Schritte 2–4 verdeutlichen die Führung der Leitung. Versehen Sie ein Ende der Dampflei- tung mit etwas Sekundenkleber und fixieren Sie es am Zapfen, der sich seitlich an...
- Seite 3 Führen Sie die Dampfleitung der linken Rahmenseite nach hinten: Sie wird durch die Bohrungen der Rauchkammerstütze und des hinteren Pendelblechs geführt (die Pfeile weisen auf die Stellen). Beim vorderen Pendelblech verläuft die Leitung nicht durch die Bohrung sondern innen daneben. Sprung ans hintere Ende des Rahmens.
- Seite 4 Legen Sie die Rahmenabdeckung , die vier Winkel Setzen Sie die vier Winkel auf die Oberseite der und vier Schrauben bereit, wie abgebildet. Rahmenabdeckung und fixieren Sie sie mit jeweils einer der Schrauben , wie es das Foto zeigt. Die beiden Winkel werden auf der Unterseite der Setzen Sie die Rahmenabdeckung hinten auf den...
- Seite 5 Wechsel auf die andere Rahmenseite, wo Sie die Schritte 11 und 12 wiederholen. Kleben Sie zunächst die Leitung vom rechten Datenabgriff in der Bohrung der Abschlusspartie fest. Anschließend werden in den Bohrungen des Datenabgriffs jeweils eine Druckluftleitung festgeklebt, wie abgebildet. Als Letztes wird die Luftleitung fixiert: Sie verläuft vom Zapfen an der Unterseite der Rahmenabdeckung...
