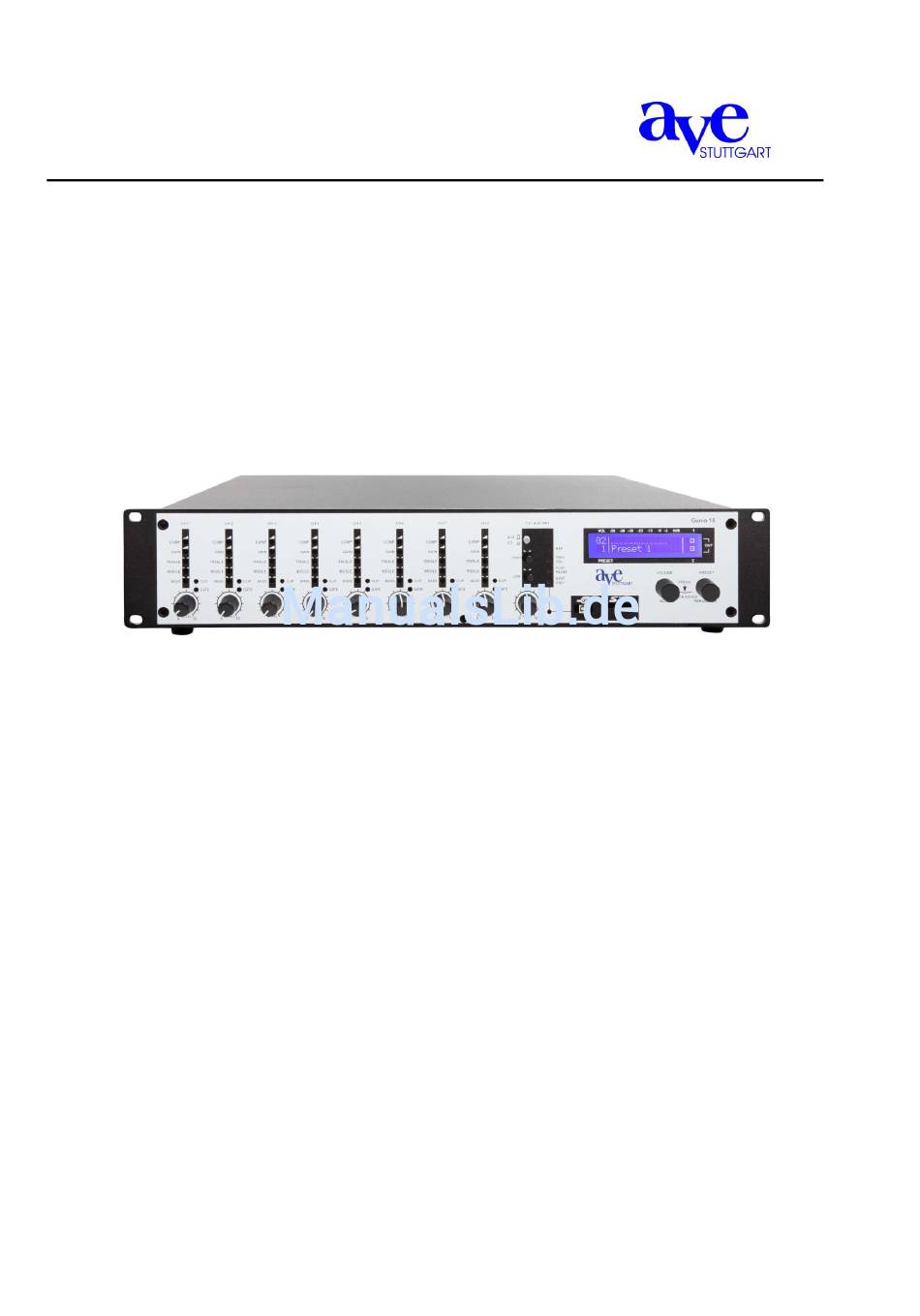

- Seite 1 Vertriebs- Entwicklungsgesellschaft Genio 10 Automatischer Mischverstärker Bedienungsanleitung Stand: 10/2016...
-
Seite 2: Inhaltsverzeichnis
Bedienung des Gerätes Mikroprozessor-Gate-Steuerung……………………………………………………………………7 Programmierbare Einstellungen („Presets“)……………………………………………………….8 Verwendung verschiedener Voreinstellungen („Presets“)……………………………………….8 Änderung bestehender Preset-Einstellungen……………………………………………………..8 Erweiterte Funktionen Neue Preset-Einstellung anlegen…………………………………………………………………..9 Das Parameter-Menü……………………………………………………………………………….10 4.2.1 Preset…………………………………………………………………………………………………10 4.2.2 Parameters…………………………………………………………………………………………..11 4.2.3 Config………………………………………………………………………………………………...12 4.2.4 Utility……………………………………………………………………………………………….…12 Tabelle mit allen programmierbaren Parametern………………………………………………..13 Technische Daten……………………………………………………………………………...……14 Bedienungsanleitung GENIO 10 Seite 2... -
Seite 3: Einleitung
Genio 10 ist mit modernster Technologie ausgestattet (SMD, digitale Endstufe, Schaltnetzteil). Alle Komponenten sind in ein 19“-Tischgehäuse 2 HE integriert. Genio 10 ist in vier Varianten lieferbar: 2x240 W, 1x240 W, 2x150 W, 1x150 W. Diese Bedienungsanleitung richtet sich in den Abschnitten 2., 3. und 4.1 an den Anwender. -
Seite 4: Sicherheitshinweise
PANNUNGEN NTFERNEN KEINESFALLS EHÄUSEABDECKUNG ASSEN INTERNE ODIFIKATIONEN ODER ERVICEARBEITEN AUSSCHLIEßLICH DURCH AUTORISIERTES ACHPERSONAL DURCHFÜHREN Der GENIO 10 wird mit einem vorschriftsgemäßen Stromversorgungskabel ausgeliefert. Am einen Ende dieses Kabels befindet sich eine dreipolige Netzanschlussbuchse (Kaltgerätestecker) und am anderen Ende ein CE-Norm gerechter Schuko-Stecker zum Anschluss an eine 230 V / 50 Hz Wechselspannungsquelle. -
Seite 5: Beschreibung Der Komponenten Und Ihrer Funktionen
Voreinstellungen („Presets“) abzurufen. 10. LCD-Display: Das leuchtstarke Display trägt zur übersichtlichen, benutzerfreundlichen Bedienung des Gerätes bei. 11. Tasten Rep, Prev Vol, Play Pause, Next Vol 12. Kanalschalter CD/Aux: Tonträgerauswahl. Die Wiedergabegeräte werden an der Rückseite angeschlossen. Bedienungsanleitung GENIO 10 Seite 5... - Seite 6 Übertragung der unmittelbaren Raumkulisse an externe Räumlichkeiten eingesetzt werden. 10. Pegel Direct OUT: Regelt die Lautstärke des direkten Ausgangs 11. Mikrofon/Line-Eingänge 12. Wippschalter Phantomspeisung 48 V, Line, Micro Low, Micro High 13. Anschlussklemmen für Lautsprecher (50, 70, 100 V, 4 Ohm) Bedienungsanleitung GENIO 10 Seite 6...
-
Seite 7: Bedienung Des Gerätes
Schalter 2 Aktivierter Kanal Letzter Kanal Kanal 1 Schalter 3 Schalter 4 gleichzeitig aktive Mikrofone 1 (Eingang 1 - 8) 2 (Eingang 1 - 8) 3 (Eingang 1 - 8) 4 (Eingang 1 - 8) Bedienungsanleitung GENIO 10 Seite 7... -
Seite 8: Programmierbare Einstellungen („Presets")
Einstellungen („Presets“) Der GENIO 10 verbindet zahlreiche integrierte Funktionen mit einer kinderleichten Bedienbarkeit. Selbst bei akustisch schwierigen Räumen lassen sich beste Ergebnisse erzielen. Bei der Installation werden eine Reihe von Voreinstellungen, sog. „Presets“, programmiert. 20 Presets machen es möglich, für alle Einsätze (z.B. „Sonntag“, „Werktagskirche“ oder auch für verschiedene Sprecher) individuell die passende Einstellung zu programmieren –... -
Seite 9: Erweiterte Funktionen
Ihre Einstellungen werden verworfen („Changes discarded!“). Um eventuell einen anderen Preset zu wählen, drücken Sie kurz auf den „Volume“-Regler. Sie gelangen dadurch zurück in das Edit-Preset-Menü. Wählen Sie nun den gewünschten Preset aus und verfahren Sie wie oben beschrieben. Bedienungsanleitung GENIO 10 Seite 9... -
Seite 10: Genio
Bedienfunktionen. In diesem Parameter-Menü werden neben den Presets u. a. der graphische Equalizer und die Parameter zur Rückkopplungsunterdrückung eingestellt, sowie die gesamte Programmierung des Gerätes vorgenommen. Das Besondere am GENIO 10 ist, dass all dies allein mit den beiden „Volume“- und „Preset“-Reglern über menügesteuerte Benutzerführung mit Hilfe des Displays geschieht. -
Seite 11: Parameters
Ausgang auswählen; durch Drehen des „Volume"-Reglers um einen Klick können sie den Limiter auf „on“ oder „off“ schalten. Durch Drücken des „Volume“-Reglers gelangen Sie wieder zurück zum Edit-Parameterset-Menü. Durch nochmaliges Drücken gelangen Sie zurück zum Menü und werden gefragt, ob Ihre Änderungen gespeichert werden sollen. Bedienungsanleitung GENIO 10 Seite 11... -
Seite 12: Config
Durch Drehen des Volume-Reglers können Sie den Quell- und Zielparameterset für der Kopiervorgang festlegen. Haben Sie das Dreieck auf Copy gelegt, drücken Sie den Preset-Regler. Nun wird der gewünschte Parameterset kopiert. Firmware: Hier wird die aktuelle Firmware-Version des Gerätes angezeigt. Bedienungsanleitung GENIO 10 Seite 12... -
Seite 13: Tabelle Mit Allen Programmierbaren Parametern
Welcomescreen Line 2 2. Zeile der Willkommens-nachricht einstellen Output 1 Name Name des 1. Ausgangs Output 2 Name Name des 2. Ausgangs Utility Copy Parameterset Kopiert einen gespreicherten Parameterset auf einen beliebigen Parameter-Set Firmware Angabe der Firmware-Version Bedienungsanleitung GENIO 10 Seite 13... -
Seite 14: Technische Daten
DIRECT OUT Ausgangspegel: +9 dBu REC Ausgangswiderstand unsymmetrisch: 70 Ohm REC Ausgangspegel: 0dBu Signal/Rauschverhältnis (20 hz bis 20 kHz), Master Volume bei 82: 86 dB EIN Mic (Eingangsrauschen (20 hz bis 20 kHz) Rs=150 Ohm: -126 dBV Bedienungsanleitung GENIO 10 Seite 14... - Seite 15 Verletzung von Patenten oder Rechte Dritter, die aus der Verwendung entstehen können. Es wird keine Lizenz impliziert oder unter einem Patent oder Patentrechten von AVE mbH gewährt. In dieser Veröffentlichung genannte Spezifikationen können sich ohne vorherige Ankündigung ändern. Diese Veröffentlichung löst und ersetzt alle vorherigen ab.
