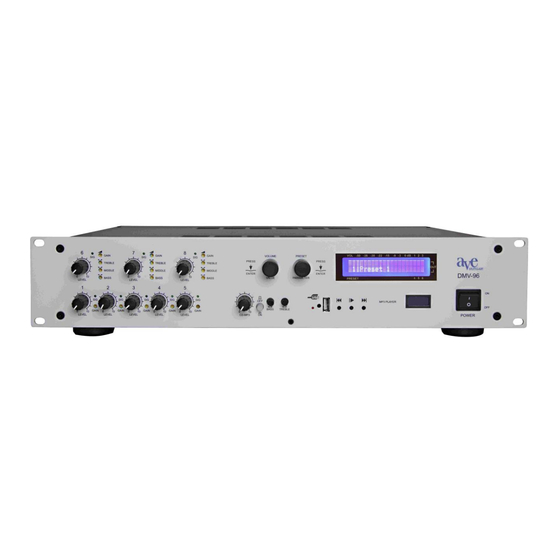

- Seite 1 Audio Vertriebs Entwicklungsgesellschaft DMV-96 Digitaler Automatik-Mischverstärker mit 8 Mikrofon/Line-Eingängen und 6 Ausgängen Bedienungsanleitung Bedienungsanleitung DMV-96 Juli 2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Sicherheitshinweise ..........................3 Lieferumfang ............................3 Abschnitt 1 (Benutzer) Bedienung des DMV-96 im User Modus ....................5 Abschnitt 2 (Fachpersonal) Installation der Software .......................... 5 Programmieren des DMV-96 ........................6 Ausführliche Beschreibung des Automixers ..................15 Technische Daten .......................... -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich bei Ihrer Wahl für den digitalen Automatik-Mischverstärker DMV-96 von A.V.E. entschieden haben. Egal, welche Anforderungen Sie stellen, durch seine moderne technische Konzeption sorgt er für einen problemlosen Einsatz bei Beschallung in den verschiedensten Räumlichkeiten wie z.B. in Kirchen, Gerichtssälen, Regierungsgebäuden, Konferenzräumen, Schulen, Universitäten u.a. - Seite 4 Ethernet-Anschluss USB -Anschluss Sicherung 6,3 A Leistungsausgänge 8 Eingänge 100V-70V-50V-4Ω DIP-Schalter Mic-Lo, Mic-Hi, Line, +48 V Eingang CD Ausgang Rec Regler CD für die Eingangsempfindlichkeit Dip-Schalter für 6 Ausgänge Eingangsempfindlichkeit EIN-AUS DIRECT Ausgang Regler +6 dB Bedienungsanleitung DMV-96 Seite 4...
-
Seite 5: Bedienung Des Dmv-96 Im User Modus
Programmierung der Parameter, der Automatik, der Matrix, der Delays usw. vornimmt. Die nachfolgenden Modifikationen sind ausdrücklich von technischem Fachpersonal durchzuführen! Das Parameter – Menü / Programmierung des DMV-96 Das Installationsprogramm starten Sie mit Klick auf die auf Ihrem Desktop erscheinende Anzeige und anschließendem Klick auf setup.exe Folgen Sie anschließend den Installationsanweisungen. -
Seite 6: Programmieren Des Dmv-96
Starten Sie Ihren PC oder Ihr Laptop neu, sodass das Programm ordnungsgemäß ausgeführt werden kann. Stellen Sie mit dem mitgelieferten Verbindungskabel die Verbindung her zwischen Laptop und DMV-96. Starten Sie das Programm und klicken Sie mit der linken Maustaste File und anschließend auf New Projekt. - Seite 7 Wahl zwischen Online und Offline Preset Store Speichern von Presets Retrieve Abrufen von Presets Copy Kopieren von Presets Other Functions Store Without Sending Erlaubt Korrekturen während einer Live-Übertragung ohne dass das Gerät in Mute-Modus geschaltet wird. Bedienungsanleitung DMV-96 Seite 7...
-
Seite 8: Der Preset Manager
Wahl der Anzeige des VU-Meters am Display Knobs Protection Durch Drücken und Drehen am Volume-Regler kann die Lautstärke am Gerät verändert werden PIN Protection Aktivierung des PIN für den Admin Modus PIN Code Eingabe des eigenen PIN Codes (Admin Modus) System Reset Bedienungsanleitung DMV-96 Seite 8... - Seite 9 5 Parameter stehen für jeden einzelnen Eingang und auch für jeden Ausgang zur Verfügung. Die Einstellungen können für andere Eingänge und Ausgänge kopiert werden. Dasselbe gilt für die Highpass/Lowpass-Filter. Am Ausgang befindet sich ebenfalls ein 5-Band parametrischer Equalizer. Entbrummfilter 160 Hz Tief-/Hochpassfilter Parametrischer EQ 5 Bänder Bedienungsanleitung DMV-96 Seite 9...
- Seite 10 Band Selection Frequency [Hz) Gain [dB] Bandbreite [Okt] Equalizer Noise Gate Ein/Aus Schwelle [dB] Haltezeit [ms] Level-Einstellung Eingabemöglichkeit für Programmierer zur Veränderung der Lautstärke am Eingang Bedienungsanleitung DMV-96 Seite 10...
- Seite 11 Matrix Ein/Aus Level-Einstellung [dB] Durch Drücken der rechten Maustaste wird ein Pulldown-Menü geöffnet. Es ermöglicht die Aktivierung sämtlicher Knoten bzw. einzelner Reihen oder Spalten von Knoten. Routing aller Eingänge auf die Ausgänge mit zusätzlicher Level- Einstellung. Bedienungsanleitung DMV-96 Seite 11...
- Seite 12 Ausgang Level-Einstellung Eingabemöglichkeit für Programmierer zur Veränderung der Lautstärke am Ausgang Delay [m] Phase Parametrischer EQ Grafischer EQ Tief-/Hochpassfilter Bedienungsanleitung DMV-96 Seite 12...
- Seite 13 Jeder Ausgang besitzt einen 31-Band grafischen Equalizer. kann sämtliche Parameter auf die anderen EQs kopieren oder individuell auf jeden Ausgang einstellen. Ausführliche Beschreibung der Antifeedback- Funktionen auf Seite 17 Bedienungsanleitung DMV-96 Seite 13...
- Seite 14 Ein/Aus Schwelle [dB] Kompressionsverhältnis Post Gain [dB] Attack-Zeit [ms] Release-Zeit [ms] Limiter Ein/Aus Ausgänge Ein/Aus Übersteuerungsanzeige Spitzenpegel-Anzeige Bedienungsanleitung DMV-96 Seite 14...
-
Seite 15: Überblick Adaptiver Automixer
Das bedeutet nicht grundsätzlich, dass Mikrofone mit einer höheren Priorität denen mit niedrigerer Priorität übergeordnet werden. Immer wenn zwei oder mehrere Kanäle geöffnet werden müssen, kommt grundsätzlich die Priorität zum Einsatz um eine Reihenfolge zu erhalten.. Die Priorität nimmt von 1 (niedrigste) zu 5 (höchste) Bedienungsanleitung DMV-96 Seite 15... - Seite 16 Mikrofonpegel zwischen -40 dB und -10 dB auf der Aussteuerungsanzeige liegt. Antifeedback Bedienfeld Dies ist die Haupt-Bedienoberfläche des Antifeedbacks. Sie stellt die eingesetzten Sperrfilter grafisch dar. Die automatische Aktualisierung ermöglicht eine Echtzeitkontrolle über die gerade ablaufende Antifeedback Anwendung. . Bedienungsanleitung DMV-96 Seite 16...
- Seite 17 Eine höhere Bandbreite meint einen Filter, der über eine größeren Bandbreiten-Umfang arbeitet und damit einen größeren Schutz bietet. Eine niedrigere Bandbreite nutzt einen engeren Frequenzbereich und ändert weniger Signal-Töne. Löscht alle Antifeedback-Filter-Einstellungen, die dem Kanal zugeordnet RESET sind. CLOSE Schließt das Antifeedback Bedienfeld. Bedienungsanleitung DMV-96 Seite 17...
-
Seite 18: Technische Daten
Abtastrate (Fs) 48 kHz Signal Rausch Verhältnis (SNR) 104 dB (“A” gewichtet @ 48 kHz) Dynamik Umfang 104 dB (-60 dB Klirrfaktor (THD) -93 dB (1 kHz, -1 dB Überabtastung 512 Fs Bedienungsanleitung DMV-96 Seite 18... - Seite 19 Haltezeit [100 ms ÷ 5000 ms] Dämpfung [-60 dB ÷ 0 dB] NOM Verstärkung (erhöhen die Verstärkung von -3dB (Signaldämpfung) für jede Verdoppelung der geöffneten Automix-Kanäle) Maximale Anzahl aktiver Kanäle [1 ÷ 6] Lautstärkeregler [-100 dB ÷ 10 dB] Bedienungsanleitung DMV-96 Seite 19...
- Seite 20 230 VAC ± 10% Eingangsfrequenz 47 Hz to 67 Hz Leistungsaufnahme max. 33 W Ausgangsspannung (Anlalogteil) +48 VDC, ±15 VDC, +5 VDC Ausgangsspannung (Digitalteil) +3,3 VDC, +1,2 VDC Spannungsregler linear (kein Schaltgeräusch) Bedienungsanleitung DMV-96 Seite 20...
- Seite 21 Gebrauch als kritische Bestandteile in Lebenserhaltungssystemen oder sonstigen Systemen ohne extra schriftliche Genehmigung der AVE mbH. Warenzeichen AVE mbH, DMV-96 und das AVE Logo sind Warenzeichen oder registrierte Warenzeichen der AVE mbH in Deutschland und anderen Ländern. Andere Firmen oder Produktnamen können Warenzeichen der betreffenden zugehörigen Firmen sein.
