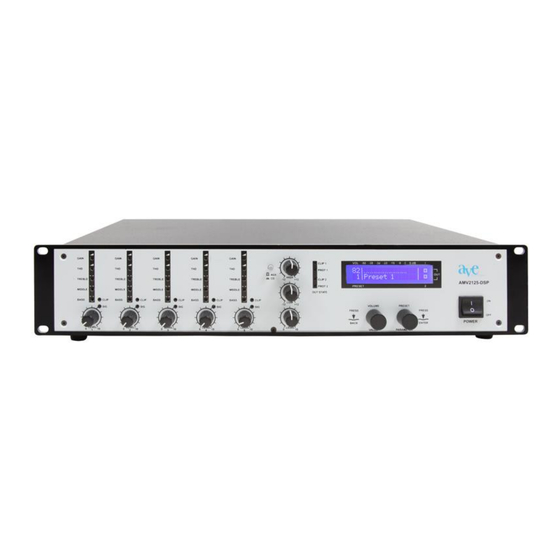

- Seite 1 Vertriebs- Entwicklungsgesellschaft AMV 2125-DSP Automatischer Mischverstärker Bedienungsanleitung Bedienungsanleitung AMV 2125-DSP Seite 1...
-
Seite 2: Inhaltsverzeichnis
Technische Daten Einleitung Vielen Dank, dass Sie sich bei Ihrer Wahl für den automatischen Mischverstärker AMV 2125-DSP von A.V.E. mit fünf Mikrofon/Line-Eingängen und einen umschaltbaren CD/Aux.- Eingang entschieden haben, einem Gerät, das sowohl für anspruchsvolle Kirchenbeschallungen als auch für andere Anwendungen entwickelt wurde und das auch bei akustisch schwierigen Raumverhältnissen ein... -
Seite 3: Beschreibung Der Komponenten Und Ihrer Funktionen
10. Out State Anzeige: Rot (Verstärker im Eingang übersteuert) Gelb (Störung, beim Einschalten des Verstärkers leuchtet diese LED kurz auf und erlischt danach nach kurzer Zeit. 11. Kanalschalter CD/Aux: Tonträgerauswahl. Die Wiedergabegeräte werden an der Rückseite angeschlossen. Bedienungsanleitung AMV 2125-DSP Seite 3... - Seite 4 Ausgänge fern zu regeln. Hierzu müssen die Jumper 11 und 12 entlötet werden. Mute-Schaltung aller oder wahlweise gewünschter Eingänge. Durch Entfernen einer der Jumper 1–6 erreicht man, dass ein gewünschter Eingang trotz Mute-Schaltung aktiv bleibt. Bedienungsanleitung AMV 2125-DSP Seite 4...
-
Seite 5: Bedienung Des Gerätes
3 (Eingang 1 - 8) 4 (Eingang 1 - 8) Sollen Mikrofone unabhängig von der Nach Entfernung der entsprechenden Automatik funktionieren, entfernen Sie Jumper wird Platine wieder die M3-Muttern. festgeschraubt. Sie können nun die Platine nach hinten rausziehen. Bedienungsanleitung AMV 2125-DSP Seite 5... -
Seite 6: Programmierbare Einstellungen („Presets")
Einstellungen („Presets“) Der AMV 2125-DSP verbindet zahlreiche integrierte Funktionen mit einer kinderleichten Bedienbarkeit. Selbst bei akustisch schwierigen Räumen lassen sich beste Ergebnisse erzielen. Bei der Installation werden eine Reihe von Voreinstellungen, sog. „Presets“, programmiert. 20 Presets machen es möglich, für alle Einsätze (z.B. „Sonntag“, „Werktagskirche“... -
Seite 7: Erweiterte Funktionen
„Preset“-Reglers bedeutet „nein“ und Ihre Einstellungen werden verworfen („Changes discarded!“). Um eventuell einen anderen Preset zu wählen, drücken Sie kurz auf den „Volume“-Regler. Sie gelangen dadurch zurück in das Edit-Preset-Menü. Wählen Sie nun den gewünschten Preset aus und verfahren Sie wie oben beschrieben. Bedienungsanleitung AMV 2125-DSP Seite 7... -
Seite 8: Das Parameter-Menü
Bedienfunktionen. In diesem Parameter-Menü werden neben den Presets u. a. der graphische Equalizer und die Parameter zur Rückkopplungsunterdrückung eingestellt, sowie die gesamte Programmierung des Gerätes vorgenommen. Das Besondere am AMV 2125-DSP ist, dass all dies allein mit den beiden „Volume“- und „Preset“-Reglern über menügesteuerte Benutzerführung mit Hilfe des Displays geschieht. -
Seite 9: Preset
Param EQ 2-6 Q: Vorgehen wie oben für die Bänder 2 bis 6 des parametrischen Equalizers Limiter: Zuschaltbar getrennt für jeden Ausgang. Durch Drücken des „Preset"-Reglers können Sie einen Ausgang auswählen; durch Drehen des „Volume"-Reglers um einen Klick können sie den Limiter auf „on“ oder „off“ schalten. Bedienungsanleitung AMV 2125-DSP Seite 9... -
Seite 10: Config
Parameterset zu kopieren. Bringen Sie durch Drehen des Volume-Reglers das kleine Dreieck auf Utility und drücken Sie den Preset-Regler. Es erscheint auf dem Display Copy/Firmware. Durch nochmaliges Drücken gelangen Sie in das folgende Menü (siehe Abbildung). Bedienungsanleitung AMV 2125-DSP Seite 10... -
Seite 11: Tabelle Mit Allen Programmierbaren Parametern
Parameterset auf einen beliebigen Parameter-Set Firmware Angabe der Firmware-Version EVOR IE DAS ERÄT ÖFFNEN SCHALTEN IE ES AUS UND ZIEHEN IE DEN STECKER NTFERNEN IE ERST DANN DIE CHRAUBEN UND EHMEN IE DIE EHÄUSEABDECKUNG AB Bedienungsanleitung AMV 2125-DSP Seite 11... -
Seite 12: Technische Daten
Für jeden Ausgang kann der Name frei definiert werden (bis 7 Zeichen) und erscheint dann in allen relevanten Menüs im Klartext DSP Internals ADC / DAC Auflösung and Abtastfrequenz: 24 bit, 96 kHz DSP interne Genauigkeit: 48 bit, gesamter Datenpfad Bedienungsanleitung AMV 2125-DSP Seite 12... - Seite 13 Optionale Remote Control für beide Ausgänge Stummschaltung für jeden Eingang Versorgung: 230 V~, 50-60 Hz Verbrauch: 80 W/115W/130W/215W Maße (B x H x T): 484 x 88 x 350 mm (+60 mm Stecker); 2 HE, 19“ Gewicht: 11 kg Bedienungsanleitung AMV 2125-DSP Seite 13...
