Hachette AUDI RALLYE QUATTRO A2 Bauanleitung
Die obere schottwand
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2

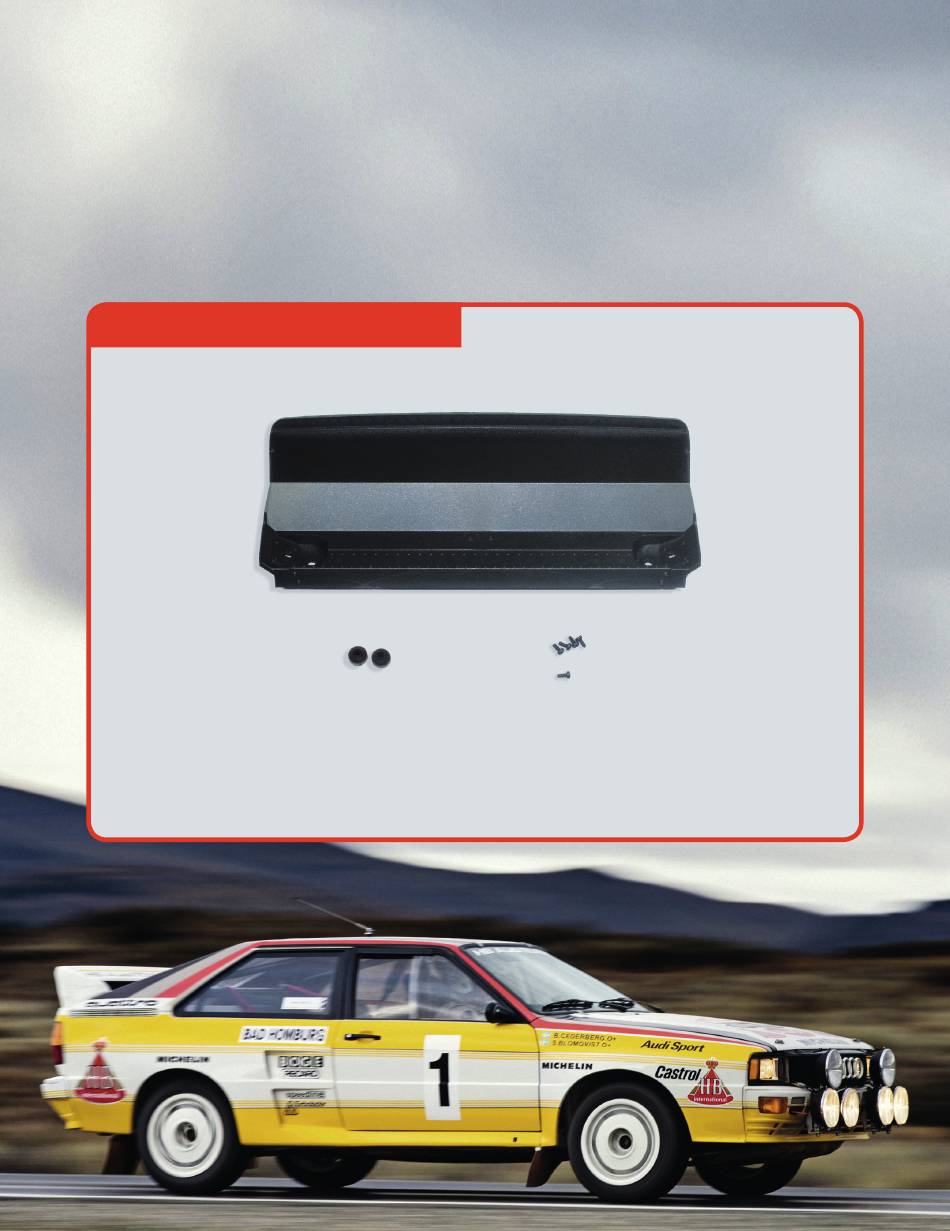

- Seite 1 BAUANLEITUNG DIE OBERE SCHOTTWAND In dieser Bauphase verbinden Sie die obere Schottwand des Kofferraums mit dem Boden des Innenraums. BAUTEILE IM ÜBERBLICK: Obere Schottwand Schrauben Abdeckungen der Schott- fünf Schrauben (2 x 4 mm) wand...
- Seite 2 BAUANLEITUNG Nehmen Sie die Baugruppe des Innenraumbodens zur Hand und verbinden Sie sie mit der oberen Schottwand 49A, indem Sie die vier Löcher der Halterungen an den vorgesehenen Stellen der Unter- seite der Schottwand ausrichten.
- Seite 3 BAUANLEITUNG Befestigen Sie die Teile miteinander, indem Sie vier Schrauben (zwei pro Halterung) in den angege- benen Löchern festziehen. Ziehen Sie die Schrauben zuerst in den beiden innersten und dann in den beiden äußersten Löchern fest, wie auf dem Foto gezeigt.
- Seite 4 BAUANLEITUNG Drehen Sie den Boden des Innenraums um und setzen Sie die beiden Abdeckungen in die entsprechenden Ausspa- rungen in der oberen Schott- wand ein. Die Teile werden durch leichten Druck zusam- mengefügt. DAS ERGEBNIS So sieht der Boden des Innenraums nach dem Einbau der oberen Schottwand aus.
