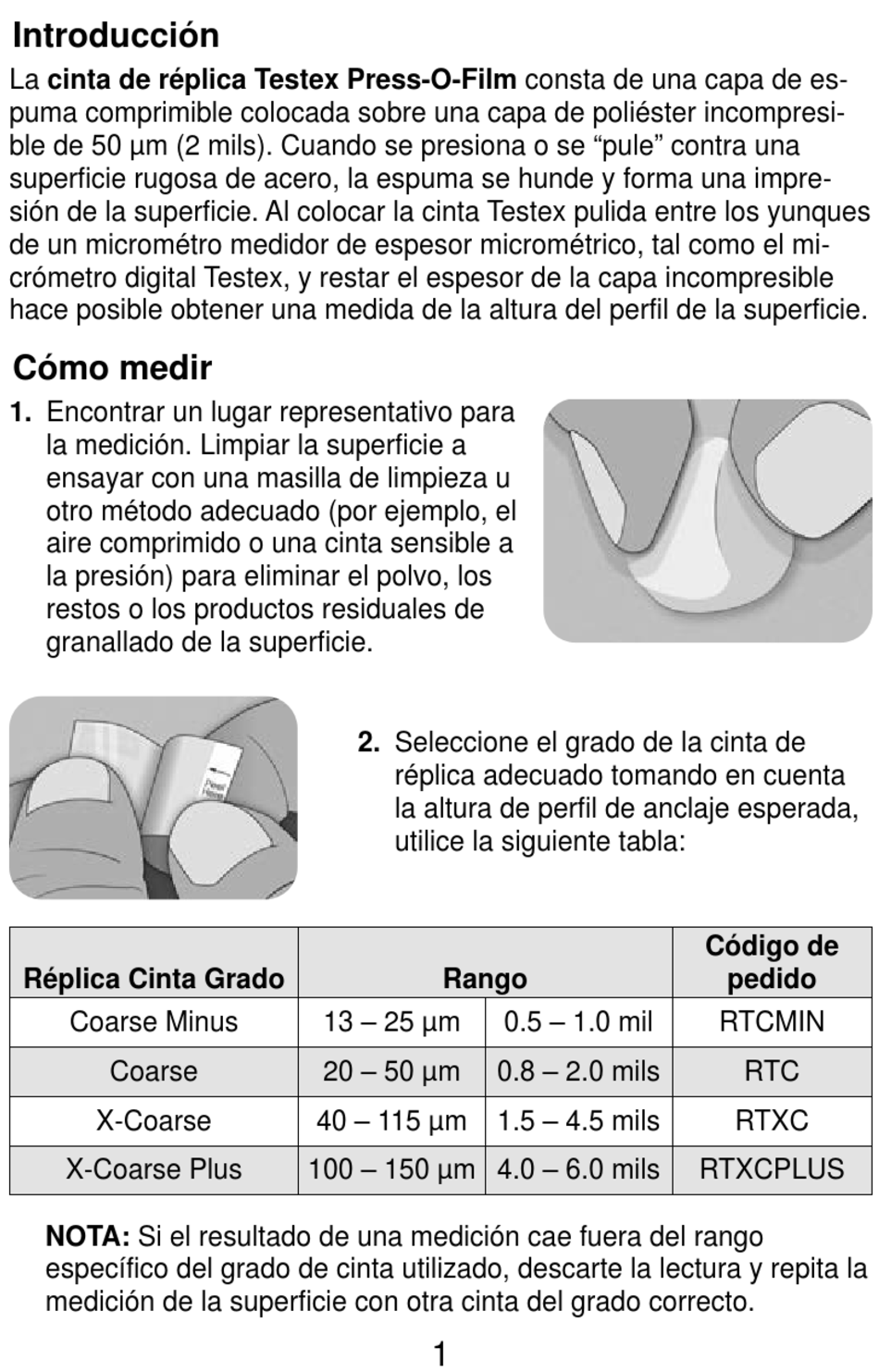

Introducción
La cinta de réplica Testex Press-O-Film consta de una capa de es-
puma comprimible colocada sobre una capa de poliéster incompresi-
ble de 50 µm (2 mils). Cuando se presiona o se "pule" contra una
superficie rugosa de acero, la espuma se hunde y forma una impre-
sión de la superficie. Al colocar la cinta Testex pulida entre los yunques
de un micrométro medidor de espesor micrométrico, tal como el mi-
crómetro digital Testex, y restar el espesor de la capa incompresible
hace posible obtener una medida de la altura del perfil de la superficie.
Cómo medir
1. Encontrar un lugar representativo para
la medición. Limpiar la superficie a
ensayar con una masilla de limpieza u
otro método adecuado (por ejemplo, el
aire comprimido o una cinta sensible a
la presión) para eliminar el polvo, los
restos o los productos residuales de
granallado de la superficie.
Réplica Cinta Grado
Coarse Minus
Coarse
X-Coarse
X-Coarse Plus
NOTA: Si el resultado de una medición cae fuera del rango
específico del grado de cinta utilizado, descarte la lectura y repita la
medición de la superficie con otra cinta del grado correcto.
2. Seleccione el grado de la cinta de
réplica adecuado tomando en cuenta
la altura de perfil de anclaje esperada,
utilice la siguiente tabla:
Rango
13 – 25 µm
20 – 50 µm
40 – 115 µm
100 – 150 µm 4.0 – 6.0 mils
1
0.5 – 1.0 mil
0.8 – 2.0 mils
1.5 – 4.5 mils
Código de
pedido
RTCMIN
RTC
RTXC
RTXCPLUS
