4 Montage
4.1 Aufstellhinweise
Starke elektromagnetische Felder können die Funk-
tion des Gerätes beeinträchtigen.
• Sicherstellen, dass Gerät und System keinen star-
ken elektromagnetischen Strahlungsquellen aus-
gesetzt sind.
Folgende Bedingungen einhalten
• Der Raum muss frostfrei sein. Das Gerät ist ausschließ-
lich für den Einsatz in trockenen Räumen vorgesehen.
• Lagern des Gerätes nur unter den folgenden Tempera-
turbedingungen: 10 °C bis 40 °C
• Bei Lagerung (trocken), Transport und Montage der
Komponenten beachten, dass das Gerät nicht durch äu-
ßere Einwirkungen verkratzt, verspannt oder verformt
wird, da sonst ein sicherer und langlebiger Betrieb des
Gerätes nicht mehr gewährleistet werden kann.

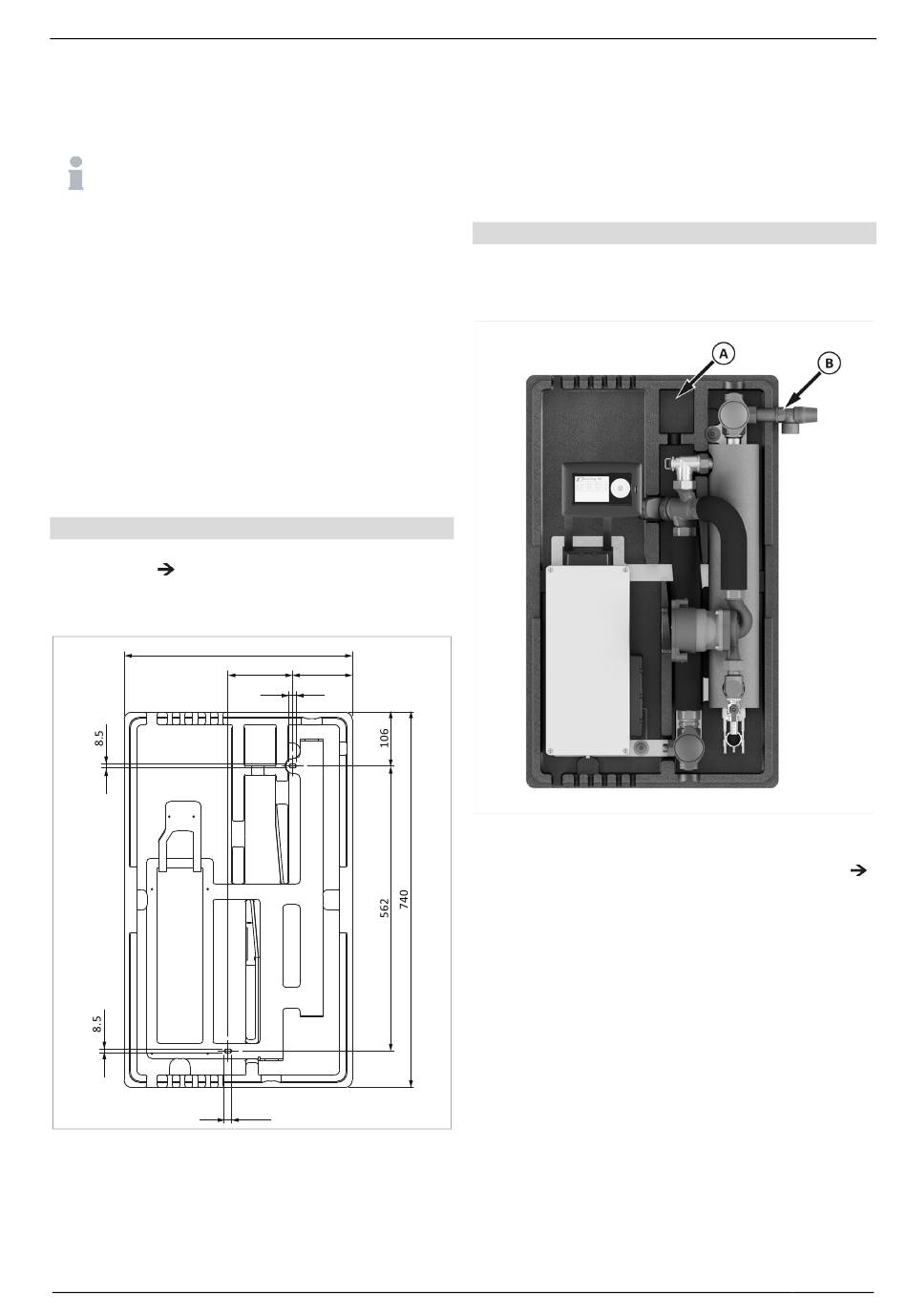

4.2 Wandmontage
Station an Wand montieren
1. Zwei Löcher mit einem Durchmesser von 10 mm ent-
sprechend
Abb. 6 anzeichnen, bohren und mit
Spreizdübel versehen. Beim Anzeichnen darauf achten,
dass die Station korrekt ausgerichtet ist.
Abb. 6: Bohrschablone / Maße für Bohrlöcher
2. Beide Stockschrauben M8 x 100 mm einschrauben.
3. Die Station auf die Stockschrauben aufschieben und
mit Muttern an der Wand befestigen.
4. Mit einer Wasserwaage die Station ausrichten und
beide Schrauben gleichmäßig festschrauben.
SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2
450
127.5
117.5
15
15
4.3 Hydraulischer Anschluss
Das Sicherheitsventil ist im Lieferzustand nicht an der Hyd-
raulik montiert. Es liegt bei Auslieferung innerhalb der Sta-
tion bei.
Station hydraulisch anschließen
1. Das Sicherheitsventil an die Hydraulik der Station Sol-
visTom 9 kW montieren. Für die korrekte Positionie-
rung folgende Abbildung beachten.
Abb. 7: Montage des Sicherheitsventils - Position bei Auslieferung (A) und
nach Montage (B)
2. Vorlauf und Rücklauf gemäß Anlagenschema (siehe
Kap. „Anlagenschemata", S. 38) anschließen. Dazu die
mitgelieferten Dichtungen verwenden.
