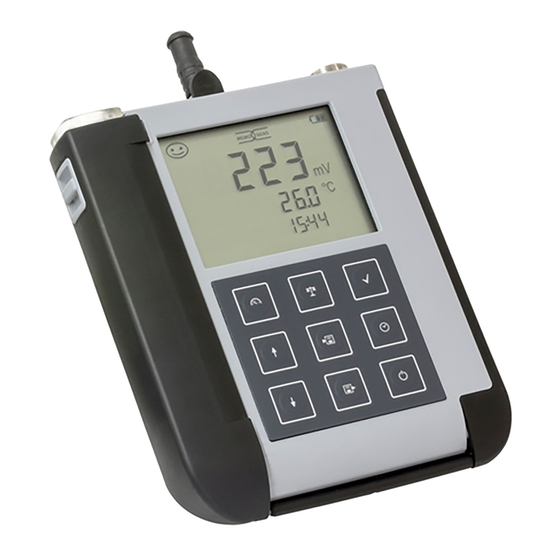

Endress+Hauser Liquiline To Go Ex CYM291 Betriebsanleitung
Endress+Hauser Liquiline To Go Ex CYM291 Betriebsanleitung

Endress+Hauser Liquiline To Go Ex CYM291 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Liquiline To Go Ex CYM291:

Werbung

Products
Solutions
Services
Betriebsanleitung
Liquiline To Go Ex CYM291

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline To Go Ex CYM291

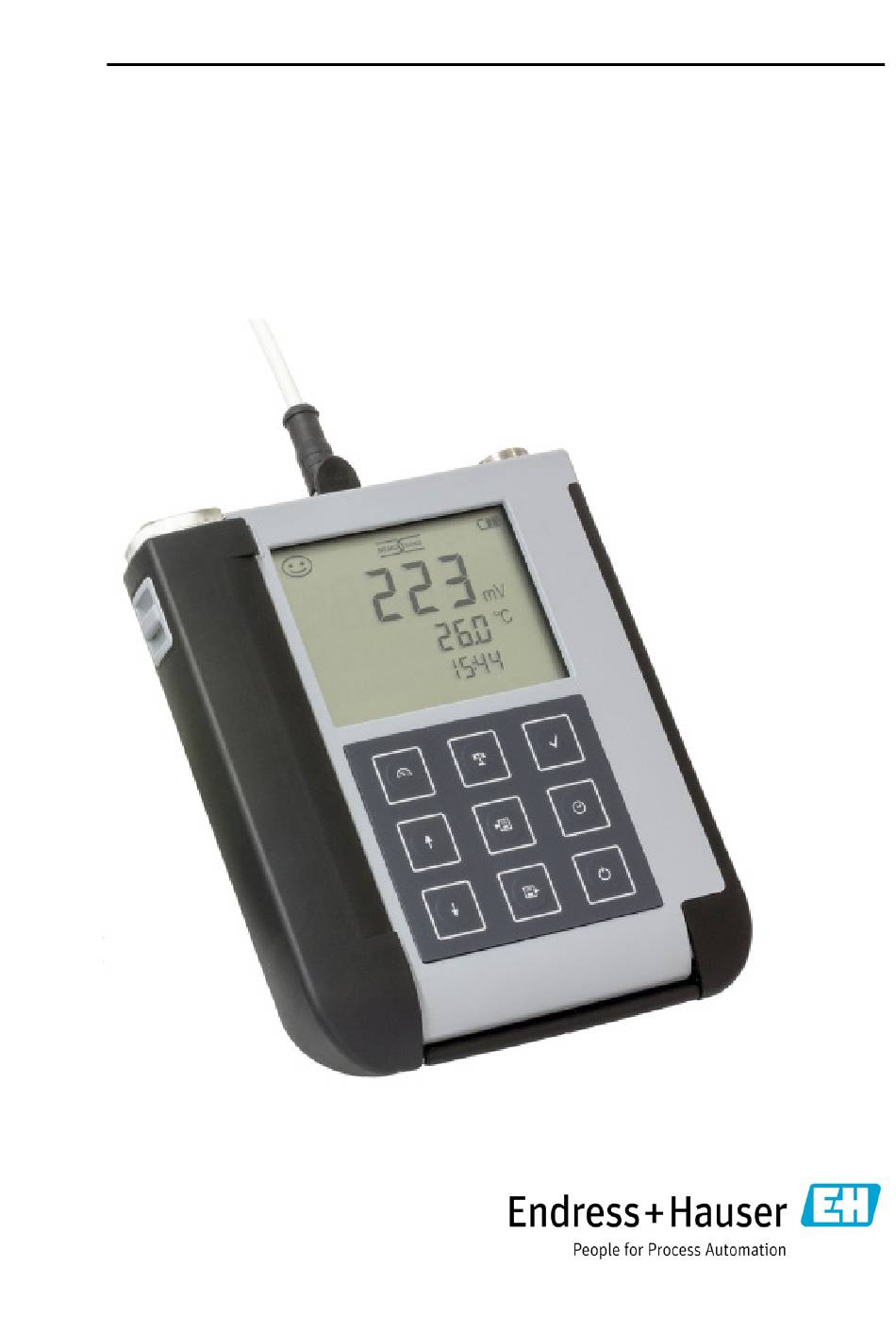

  • Seite 1 Products Solutions Services Betriebsanleitung Liquiline To Go Ex CYM291...
  • Seite 3 Grundlegendes Rücksendung im Garantiefall Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse. Bei Kontakt mit Prozess medium muss das Gerät vor dem Versand dekontaminiert/ desinfiziert werden. Legen Sie der Sendung in diesem Fall eine entsprechende Er- klärung bei, um eine mögliche Gefährdung der Service-Mitarbeiter zu vermeiden.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ..................6 Dokumentation .................. 7 Überblick ..................... 8 Komfortfunktionen ....................9 Schutzklappe ......................10 Haken ........................... 10 Display ......................... 11 Tastatur ........................12 Inbetriebnahme ................13 Einsetzen der Batterien ..................13 Batterien für den Einsatz in explosionsgefährdeten Bereichen ..... 14 Sensor anschließen ....................
  • Seite 5 Fehler- und Gerätemeldungen ............41 Meldungen „Sensoface“ ..................42 Fehlermeldungen ....................43 Lieferprogramm pH ................44 pH-Sensoren ......................44 Pufferlösungen Endress+Hauser (pH) ............. 45 Gebrauchsfertige Qualitäts-pH-Pufferlösungen .......... 45 Zubehör pH ....................... 45 Lieferprogramm Leitfähigkeit ............46 Leitfähigkeitssensoren ..................46 Leitfähigkeitskalibrierlösungen CLY11 ............47 Zubehör Leitfähigkeit ....................
  • Seite 6: Lieferumfang

    Lieferumfang Kontrollieren Sie die Lieferung auf Transportschäden und auf Vollständigkeit! Der Lieferumfang des Liquiline To Go Ex CYM291 umfasst: Liquiline To Go Ex CYM291 Messgerät inkl. 4 AA-Batterien und vormontiertem Köcher Tragriemen Datenträger mit ausführlicher Betriebsanleitung USB Kabel 1,5 m...
  • Seite 7: Dokumentation

    Dokumentation Werksprüfzeugnis CD-ROM Vollständige Dokumentation: • Betriebsanleitung in Landessprachen • Sicherheitshinweise • Zertifikate • Kurzbedienungsanleitungen Sicherheitshinweise In EU-Landessprachen und weiteren. • EU-Konformitätserklärungen Vorsicht! Die Sicherheitshinweise sind Bestandteil der Produktdokumentation und müssen beachtet werden. Kurzbedienungsanleitungen Installation und erste Schritte: • Bedienung •...
  • Seite 8: Überblick

    Überblick Liquiline To Go Ex CYM291 ist ein portables Multiparameter-Messgerät für die Messgrößen pH, ORP, Leitfähigkeit und Sauerstoff. Die Bedienung ist dank einer Klartext-Zeile im kontrastreichen LC-Display weitgehend selbsterklärend. Köcher Das Gerät zeichnet sich durch folgende Merkmale aus: • Für den Einsatz im explosionsgefährdeten Bereich bis Zone 0 •...
  • Seite 9: Komfortfunktionen

    Überblick Komfortfunktionen Memosens Das Liquiline To Go Ex CYM291 kann mit Memo- sens-Sensoren kommunizieren. Diese digitalen Sensoren werden vom Gerät erkannt und es schaltet automatisch auf das dem Sensor ent- sprechende Messverfahren um. Bei Anschluss eines Memosens-Sensors erscheint im Display das nebenstehende Logo.
  • Seite 10: Schutzklappe

    Überblick Schutzklappe Die Vorderseite des Gerätes ist durch eine Klappe geschützt, die sich zum Gebrauch komplett auf die Rückseite umlegen und arretieren lässt. In der Schutzklappe befindet sich eine Über- sicht der Bedienfunktionen und der Gerätemeldungen. Haken Auf der Rückseite des Gerätes befindet sich ein ausklappbarer Haken, der es er- laubt, das Gerät aufzuhängen.
  • Seite 11: Display

    Überblick Display Das Gerät besitzt für alphanumerische Informationen wie Mess- und Kalibrier- daten, Temperaturen und Datum/Uhr- zeit ein dreizeiliges Display. Darüber hinaus können verschiedene Informa- tionen in Form von Symbolen (Senso- face, Batteriestatus etc.) eingeblendet werden. Nebenstehend sehen Sie einige typi- Messen pH sche Displayabbildungen.
  • Seite 12: Tastatur

    Überblick Tastatur Die Tasten der Folientastatur besitzen einen deutlichen Druckpunkt. Sie haben folgende Funktionen: Einschalten des Gerätes mit Anzeige der Geräte- und Kalibrierdaten (siehe Inbetriebnahme) Einschalten des Gerätes / Messmodus aufrufen / Datenlogger anhalten Kalibrierung starten Geräteeinstellung aufrufen / Bestätigungsfunktion Anzeige von Uhrzeit und Datum, mit set Uhrzeit und Datum einstellen...
  • Seite 13: Inbetriebnahme

    Prüfung sollte im Werk vorgenommen werden. Hinweise zum Einsatz im explosionsgefährdeten Bereich Warnung! • Das Batteriefach des Liquiline To Go Ex CYM291 darf nur außerhalb des explosionsgefährdeten Bereiches geöffnet werden. • Das Gerät darf nicht geöffnet werden. Falls eine Reparatur erforderlich wird, müssen Sie das Gerät ins Werk einsenden.
  • Seite 14: Batterien Für Den Einsatz In Explosionsgefährdeten Bereichen

    Achtung! Unbedingt Batterien wechseln! Warnung! Beim Einsatz des Liquiline To Go Ex CYM291 in explosionsgefährde- ten Bereichen dürfen nur die in der nachfolgenden Tabelle ange- führten Batterien verwendet werden. Dabei müssen die Batterien vom selben Hersteller stammen und identisch bezüglich Typ und Kapazität sein.
  • Seite 15: Sensor Anschließen

    Inbetriebnahme Sensor anschließen Das Liquiline To Go Ex CYM291 besitzt mehrere Anschlüsse und kann eine Vielzahl unterschiedlicher Sensoren zur Messung verwenden (siehe nachstehende Abbil- dung). Es darf immer nur ein Sensor zur gleichen Zeit an das Messgerät angeschlos- sen werden. Das Messgerät erkennt den jeweils angeschlossenen Memosens-Sensor und zeigt das Memosens-Logo im Display an.
  • Seite 16: Gerät Einschalten

    Inbetriebnahme Gerät einschalten Nach dem Anschluss des Sensors kann das Gerät mit Hilfe der Taste oder eingeschaltet werden. Nach dem Einschalten mit der Taste durchläuft das Gerät zunächst einen Selbsttest und zeigt anschließend die Kalibrierdaten und Ein- stellungen an, bevor es den Messmodus erreicht. Nach dem Einschalten mit der Taste wird unmittelbar in den Messmodus geschaltet.
  • Seite 17: Konfigurieren

    OFF | 1 ... 99 Tage CAL Timer PROG.BUFFERS|Manual|DATA INPUT|(ISFET-Zero)| FREE CAL 1 | 2 | 3 | 1-2-3 (bei PROG.BUFFERS, Manual, FREE CAL) CAL POINTS -01- Endress+Hauser 2,00|4,01|6,98|9,95|11,87 -02- Mettler Toledo 2,00|4,01|7,00|9,21 -03- Knick Calimat 2,00|4,00|7,00|9,00|12,00 -04- Ciba (94)
  • Seite 18: Konfigurierung Leitfähigkeit

    Konfigurieren Cond Konfigurierung Leitfähigkeit Die Konfigurierung sorgt für die Abstimmung zwischen verwende- tem Sensor und gewünschtem Messverhalten. Außerdem gestattet sie die Auswahl des geeigneten Kalibrierverfahrens. Das nachfolgen- de Schema gibt einen Überblick. Fett gedruckte Einträge entspre- chen den Liefereinstellungen. Messung Anzeige „Setup“...
  • Seite 19: Konfigurierung Oxy

    Konfigurieren Konfigurierung Oxy Die Konfigurierung sorgt für die Abstimmung zwischen verwende- tem Sensor und gewünschtem Messverhalten. Außerdem gestattet sie die Auswahl des geeigneten Kalibrierverfahrens. Das nachfolgen- de Schema gibt einen Überblick. Fett gedruckte Einträge entspre- chen den Liefereinstellungen. Messung Anzeige „Setup“ Auswahl mit Pfeiltasten, Bestätigung mit Sättigung % air | Konzentration mg/l Display 1...
  • Seite 20: Kalibrieren Ph

    Kalibrieren pH Kalibrierung Programmed buffers (Kalibrierung mit automatischer Puffererkennung) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Kalibrierung dient der Anpassung des jeweiligen Sensors an das Messgerät. Nur so ist gewährleistet, vergleichbare und reproduzier- bare Messergebnisse zu erhalten. Messung Kalibrierverfahren, Anzahl der Kalibrierpunkte und Puffer- PROG.
  • Seite 21: Kalibrierung Data Input

    Kalibrieren pH Kalibrierung DATA INPUT (Kalibrierung durch Dateneingabe bekannter Sensorwerte) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung DATA INPUT ZERO POINT Mit  Wert für den Nullpunkt auswählen. SLOPE Mit  Wert für die Steilheit auswählen. Nacheinander werden die Kalibrierdaten angezeigt: Datum und Uhrzeit ZERO POINT SLOPE...
  • Seite 22: Kalibrierung Manual

    Kalibrieren pH Kalibrierung MANUAL (Manuelle Kalibrierung) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung Anzahl der Kalibrierpunkte wurde in der Konfi- MANUAL gurierung eingestellt. CAL 1/2/3 PRESS CAL pH-Anzeige blinkt Aus der Beschreibung des Puffers den tempe- PRESS CAL raturrichtigen pH-Wert ermitteln und mit  einstellen.
  • Seite 23: Kalibrierung Free Cal

    Kalibrieren pH Kalibrierung FREE CAL (Freie Auswahl des Kalibrierverfahrens) Die Kalibrierung „FREE CAL“ wird in der Konfigurierung ausgewählt. Messung Mit  das gewünschte Kalibrierverfahren PROG. BUFFERS blinkt auswählen (PROG. BUFFERS, DATA INPUT oder MANUAL). Führen Sie die gewählte Kalibrierung durch (siehe Kalibrierung PROG. BUFFERS, DATA INPUT oder MANUAL).
  • Seite 24: Kalibrieren Leitfähigkeit

    Kalibrieren Leitfähigkeit Cond Kalibrierung CELL CONST. (Kalibrierung durch Eingabe der Zellkonstante) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung Leitfähigkeit wird im Display angezeigt und CELL CONST. kann mit einer Referenzlösung (temperaturrich- tig) verglichen werden. Wert blinkt Mit  Wert für die Zellkonstante einstellen. Die Kalibrierung wird durchgeführt.
  • Seite 25: Kalibrierung Mit Kalibrierlösung

    Kalibrieren Leitfähigkeit Cond Kalibrierung mit Kalibrierlösung (Automatische Kalibrierung mit vorgegebener Kalibrierlösung) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Achtung! • Achten Sie darauf, dass die verwendeten Kalibrierlösungen genau den in dieser Anleitung vorgegebenen Werten entsprechen. Andernfalls wird die Zellkonstante fehlerhaft bestimmt. •...
  • Seite 26 Kalibrieren Leitfähigkeit Cond Kalibrierung FREE CAL (Freie Auswahl des Kalibrierverfahrens) Die Kalibrierung „FREE CAL“ wird in der Konfigurierung ausgewählt. Messung Mit  das gewünschte Kalibrierverfah- CELL CONST. blinkt ren auswählen (CELL CONST., COND, <25°C> 74.0µS/cm, <25°C> 149.6µS/cm, <25°C> 1.406mS/cm, <25°C> 12.64mS/cm, <25°C> 107.00mS/cm).
  • Seite 27: Kalibrieren Sauerstoff

    Kalibrieren Sauerstoff Kalibrierung AIR CAL (Kalibrierung der Steilheit an Luft) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung Sensor an Luft bringen und Stabilisierung der AIR CAL Messwerte abwarten. Messwert Mit  richtigen Wert für relative Luftfeuchtig- Temperatur keit einstellen. xxx rH blinkt xxx nA blinkt Die Kalibrierung wird durchgeführt.
  • Seite 28: Kalibrierung Zero Cal

    Kalibrieren Sauerstoff Kalibrierung ZERO CAL (Nullpunktkalibrierung mit sauerstofffreiem Medium) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung ZERO CAL Sensor in sauerstofffreies Medium (z. B. Stick- stoff 5.0) bringen und Stabilisierung der Mess- PRESS CAL blinkt werte abwarten. CAL DATA Die Kalibrierung wird durchgeführt.
  • Seite 29 Kalibrieren Sauerstoff Kalibrierung DATA INPUT (Kalibrierung durch Dateneingabe bekannter Sensorwerte) Das Kalibrierverfahren wird in der Konfigurierung ausgewählt. Messung DATA INPUT xx blinkt Mit  den bekannten Wert für den Nullpunkt des Sensors einstellen. ZERO POINT xxx blinkt Mit  den bekannten Wert für die Steilheit des Sensors einstellen.
  • Seite 30 Kalibrieren Sauerstoff Kalibrierung FREE CAL (Freie Auswahl des Kalibrierverfahrens) Die Kalibrierung „FREE CAL“ wird in der Konfigurierung ausgewählt. Messung Mit  das gewünschte Kalibrierverfahren AIR CAL blinkt auswählen (AIR CAL, ZERO CAL, DATA INPUT). Führen Sie die gewählte Kalibrierung durch (siehe Kalibrierung AIR CAL, ZERO CAL oder DATA INPUT).
  • Seite 31: Messen

    Messen Oxy Cond Nachdem die Gerätevorbereitungen abgeschlossen sind, kön- Tasten für die nen Sie die eigentliche Messung vornehmen. Messung 1) Schließen Sie den gewünschten Sensor an das Messgerät an. Einige Sensoren benötigen eine spezielle Vorbehand- lung. Diese entnehmen Sie bitte der jeweiligen Sensor-Be- dienungsanleitung.
  • Seite 32: Datenlogger

    Datenlogger Oxy Cond Der Datenlogger Das Gerät verfügt über einen Datenlogger, der vor der Benutzung konfiguriert und anschließend aktiviert wird. Sie können zwischen folgenden Loggertypen wählen: • DIFF (messwertgesteuertes Loggen von Messgröße und Temperatur) • INT (zeitgesteuertes Loggen in einem festen Intervall) •...
  • Seite 33: Die Betriebsarten Des Datenloggers (Loggertyp)

    Datenlogger Oxy Cond Die Betriebsarten des Datenloggers (Loggertyp) Manuelles Loggen, wenn Logger aktiviert (SHOT) In dieser Betriebsart werden Messwerte immer dann gespeichert, wenn die Taste gedrückt wird. Messung Logger aktiviert Messwert wird an die Adresse des zuletzt gespeicherten Wertes +1 gespeichert Manuelles Loggen, wenn Logger deaktiviert Messung Logger deaktiviert...
  • Seite 34 Datenlogger Oxy Cond Differenz (DIFF) Wenn der Delta-Bereich (Messgröße und/oder Temperatur) bezogen auf den letzten Eintrag über-/unterschritten wird, erfolgt ein neuer Eintrag und der Delta-Bereich verschiebt sich um das Delta nach oben bzw. unten. Der erste Eintrag wird automa- tisch gespeichert, wenn der Datenlogger gestartet wird. Beispiel: Erster Eintrag = 2, Delta = 1 Messgröße Delta...
  • Seite 35: Datenloggermenü

    Datenlogger Oxy Cond Datenloggermenü Anzeige Logger Auswahl mit Pfeiltasten, Bestätigung mit CONT Startadresse auswählen und Datenlogger starten START Löscht alle Einträge und startet den Datenlogger mit der Startadresse 0001 Alle Einträge löschen Loggertyp auswählen und konfigurieren: DIFF, INT, DIFF+INT, SHOT (siehe Tabelle unten) Übersicht Datenloggermenü...
  • Seite 36: Datenlogger Konfigurieren

    Datenlogger Oxy Cond Datenlogger konfigurieren Voraussetzung: Datenlogger ist angehalten ( drücken). Messung Messwert wird gehalten Logger: CONT blinkt Logger: START blinkt Logger: DEL blinkt Logger: SET blinkt Logger: Der aktuelle Loggertyp Gewünschten Loggertyp mit  wählen: blinkt DIFF, INT, DIFF+INT oder SHOT. Entsprechend Loggertyp Werte mit ...
  • Seite 37: Datenlogger Mit Cont Starten

    Datenlogger Oxy Cond Datenlogger mit CONT starten Voraussetzung: Datenlogger ist konfiguriert. Nach jedem Ausschalten des Gerätes muss der Datenlogger neu gestartet werden (Ausnahme: SHOT). Messung Messwert wird gehalten Logger: CONT blinkt Adresse des zuletzt gespeicherten Wenn gewünscht: Startadresse mit  Wertes +1 blinkt wählen.
  • Seite 38: Loggerdaten Anzeigen

    Datenlogger Oxy Cond Loggerdaten anzeigen Mit der Taste können Sie sich alle gespeicherten Messwerte auf dem Display an- zeigen lassen. Messung Display zeigt das Symbol „RCL“ Mit  gewünschte Adresse wählen. Es wer- und den zuletzt gespeicherten den auch leere Speicherplätze angezeigt. Messwert oder Zurück zur Messung.
  • Seite 39: Datenlogger Anhalten

    Datenlogger Oxy Cond Datenlogger anhalten Mit der Taste können Sie den Datenlogger zu jeder Zeit anhalten. Messung, Logger aktiviert Datenlogger wird angehalten. Symbole „LOGGER“ und „aktiver Loggertyp“ werden nicht mehr angezeigt. Sie haben weiterhin die Möglichkeit, durch einen Mess- wert zu halten und ihn anschließend an eine beliebige Adresse zu speichern. Datenlogger löschen Über die Auswahl „DEL“...
  • Seite 40: Uhr

    Oxy Cond Die Taste ruft die Uhr auf. Datum und Uhrzeit werden in dem For- mat angezeigt, wie in der Konfigurierung ausgewählt. Die Uhr wird wie nachfolgend beschrieben gestellt. Anzeige Uhrzeit +Datum Stundenanzeige blinkt Wert einstellen. SET HOUR Minutenanzeige blinkt Wert einstellen.
  • Seite 41: Fehler- Und Gerätemeldungen

    Fehler- und Gerätemeldungen Oxy Cond Das Messgerät zeigt Fehlermeldungen mit „ERROR …“ auf dem Display an. Hinweise auf den Sensorzustand werden durch das Symbol „Sensoface“ (freundlich, neutral, traurig) und ggf. einem zusätzlichen Hinweis ( „INFO …“) dargestellt. Beispiel Fehlermeldung: Beispiel Meldung „Sensoface“: ERROR 1 (Messbereich überschritten) INFO 1 (Kalibriertimer abgelaufen) Sensoface (das ist das „Gesicht“-Symbol)
  • Seite 42: Meldungen „Sensoface

    Fehler- und Gerätemeldungen Oxy Cond Meldungen „Sensoface“ Das Symbol „Sensoface“ weist Sie wie folgt auf den Sensorzustand hin: Sensoface bedeutet Sensor ist in Ordnung Sensor demnächst kalibrieren Sensor kalibrieren oder austauschen Zusätzlich wird bei den Symbolen „Sensoface neutral“ und „Sensoface traurig“ „INFO …“...
  • Seite 43: Fehlermeldungen

    Fehler- und Gerätemeldungen Oxy Cond Fehlermeldungen Die folgenden Fehlermeldungen werden auf dem Display angezeigt. Meldung Ursache Fehler beheben blinkt Batterie leer Batterien austauschen ERROR 1 Messbereich überschritten ERROR 2 Messbereich ORP wurde Überprüfen Sie, ob die Messbedingun- überschritten gen dem Messbereich entsprechen. ERROR 3 Messbereich Temperatur überschritten...
  • Seite 44: Lieferprogramm Ph

    Lieferprogramm pH pH-Sensoren Bezeichnung Sensortyp (Link zum Produktkonfigurator) Orbisint CPS11D Digitaler pH-Sensor Orbisint CPS12D Digitaler Redox-Sensor Memosens CPS16D Kombinierter digitaler pH-/Redox-Sensor Memosens CPS31D Digitaler pH-Sensor Ceraliquid CPS41D Digitaler pH-Sensor Ceraliquid CPS42D Digitaler Redox-Sensor Ceragel CPS71D Digitaler pH-Sensor Ceragel CPS72D Digitaler Redox-Sensor Memosens CPS76D Kombinierter digitaler pH-/Redox-Sensor Orbipore CPS91D...
  • Seite 45: Pufferlösungen Endress+Hauser (Ph)

    Lieferprogramm pH Pufferlösungen Endress+Hauser (pH) Gebrauchsfertige Qualitäts-pH-Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 vom DAkkS (Deutsche Akkreditierungsstelle)-akkreditierten Endres- s+Hauser Pufferlabor auf primäres Referenzmaterial der PTB (Physikalisch-Techni- sche Bundesanstalt) und auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt werden.
  • Seite 46: Lieferprogramm Leitfähigkeit

    Lieferprogramm Leitfähigkeit Cond Leitfähigkeitssensoren Bezeichnung Sensortyp (Link zum Produktkonfigurator) Condumax CLS15D Leitfähigkeitssensor Condumax CLS16D Leitfähigkeitssensor Condumax CLS21D Leitfähigkeitssensor Memosens CLS82D Leitfähigkeitssensor Memosens-Sensoren verfügen über eine Kabel-Kupplung, die es gestattet, die Sen- soren komfortabel zu tauschen, während das Anschlusskabel am Gerät verbleibt.
  • Seite 47: Leitfähigkeitskalibrierlösungen Cly11

    Lieferprogramm Leitfähigkeit Cond Leitfähigkeitskalibrierlösungen CLY11 CLY11-A, 74 μS/cm (Bezugstemperatur 25°C (77 °F)), 500ml (16,9 fl.oz) CLY11-B, 149,6 μS/cm (Bezugstemperatur 25°C (77 °F)), 500ml (16,9 fl.oz) CLY11-C, 1,406 mS/cm (Bezugstemperatur 25°C (77 °F)), 500ml (16,9 fl.oz) CLY11-D, 12,64 mS/cm (Bezugstemperatur 25°C (77 °F)), 500ml (16,9 fl.oz) CLY11-E, 107,00 mS/cm (Bezugstemperatur 25°C (77 °F)), 500ml (16,9 fl.oz) Zubehör Leitfähigkeit Artikel (Link zum Produktkonfigurator)
  • Seite 48: Lieferprogramm Sauerstoff

    Lieferprogramm Sauerstoff Sauerstoffsensoren Bezeichnung (Link zum Produktkonfigurator) Digitaler Sauerstoffsensor Oxymax COS22D Zubehör Sauerstoff Artikel Wartungskits COS22Z 1,5 m Sensorkabel ATEX CYK20 BAB1C2 So erreichen Sie den Produktkonfigurator: www.endress.com...
  • Seite 49: Technische Daten

    Technische Daten Oxy Cond Anschlüsse 1x Buchse M8, 4-polig für Memosens-Laborkabel 1x Buchse M12, 8-polig für Memosens-Sensoren 2x Buchse 4 mm für separaten Temperaturfühler 1x Micro-USB-B für den Betrieb ohne Batterien Bei Nutzung des USB-Anschlusses Sicherheitshinweise beachten! Anzeige LCD STN 7-Segmentanzeige mit 3 Zeilen und Symbolen Sensoface Zustandsanzeige (freundlich, neutral, traurig) Statusanzeigen...
  • Seite 50 Technische Daten Oxy Cond RoHS-Konformität nach Richtlinie 2011/65/EU Hilfsenergie Batterien 4 x AA Typen siehe Control Drawing No. 209.009-150 Betriebszeit ca. 500 h (Alkaline) Nennbetriebsbedingungen Umgebungstemperatur -10 °C ≤ Ta ≤ +40 °C (+14 ... +104 °F) T4 Duracell MN1500 -10 °C ≤...
  • Seite 51 Betriebsarten * PROG.BUFFERS Kalibrierung mit automatischer Pufferfindung MANUAL manuelle Kalibrierung mit Eingabe individuel- ler Pufferwerte DATA INPUT Dateneingabe von Nullpunkt und Steilheit -01- Endress+Hauser 2,00/4,01/6,98/9,95/11,87 Programmed buffers- -02- Mettler-Toledo 2,00/4,01/7,00/9,21 Puffersätze * -03- Knick CaliMat 2,00/4,00/7,00/9,00/12,00 -04- Ciba (94)
  • Seite 52 Technische Daten Cond Eingang Leitfähigkeit Buchse M8, 4-polig für Memosens-Laborkabel Messbereiche CLS15D k = 0,01 : 0-20 µS/cm k = 0,1 : 0-200 µS/cm CLS16D k = 0,1 : 0,04 µS/cm - 500 µS/cm CLS21D k =1 : 10,0 µS/cm - 20,0 mS/cm CLS82D k = 1 µS/cm - 500 mS/cm Zulässige Zellkonstante...
  • Seite 53 Technische Daten Eingang Memosens, Buchse M8, 4-polig für Memosens-Laborkabel oder Sauerstoff Buchse M12, 8-polig für Memosens-Sensoren Anzeigebereiche Sättigung 0,000 …200,0 % Konzentration 000 µg/l … 20,00 mg/l Messbereich Temperatur -20 … +150 °C Sensoranpassung Automatische Kalibrierung an Luft (100 % r.H.) Nullpunktkalibrierung 1) Messbereiche abhängig vom Memosens-Sensor...
  • Seite 54: Index

    Index 0000 DELETED (Anzeige „Löschen der Datensätze“) 39 AIR CAL (Kalibrierung Oxy) 27 Aktuellen Messwert speichern 33 Altitude (Konfiguration Oxy) 19 Anschließen des Sensors 15 Anschlüsse 15 Anschlusskabel Memosens 15 Anzeige 11 Anzeige Datenlogger im Display 32 Anzeige Logger 35 Anzeige Speicherdaten 38 Anzeige Uhrzeit und Datum 40 Aufhängen des Gerätes 10...
  • Seite 55 Index Datenlogger 32 Datenlogger anhalten 39 Datenlogger konfigurieren 36 Datenlogger löschen 39 Datenloggermenü 35 Datenlogger mit CONT starten 37 Datenlogger mit START starten 37 Datenlogger, Symbole 32 Datum 40 Default (Konfiguration) 17 Delta-Bereich (Datenlogger) 34 Differenz+Intervall (Betriebsart Datenlogger) 34 Differenz (Betriebsart Datenlogger) 34 Digitale Sensoren, Leitfähigkeit 46 Digitale Sensoren, pH 44 Digitale Sensoren, Sauerstoff 48...
  • Seite 56 Index Fehlermeldungen 41 Fehlermeldungen, Übersicht 43 FREE CAL, Freie Auswahl des Kalibrierverfahrens (Cond) 26 FREE CAL, Freie Auswahl des Kalibrierverfahrens (Oxy) 30 FREE CAL, Freie Auswahl des Kalibrierverfahrens (pH) 23 Gerät einschalten 16 Gerätekonfigurierung Leitfähigkeit 18 Gerätekonfigurierung Oxy 19 Gerätekonfigurierung pH 17 Gerätemeldungen 41 Haken 10 Halten des Datenloggers 39...
  • Seite 57 Index Konfigurieren Datenlogger 36 Konfigurierung Leitfähigkeit 18 Konfigurierung Oxy 19 Konfigurierung pH 17 Kontinuierliches Speichern von Messwerten 33 Kurzbedienungsanleitungen 7 Leitfähigkeit, Konfigurierung 18 Leitfähigkeitskalibrierlösungen CLY11 47 Leitfähigkeitssensoren 46 Lieferprogramm 44 Lieferumfang 6 Logger 32 Loggerdaten anzeigen 38 Loggertyp (Betriebsarten des Datenloggers) 33 Löschen des Datenloggers 39 Manuelle Kalibrierung (Cond) 24 Manuelle Kalibrierung (pH) 22...
  • Seite 58 Index Oxy, Kalibrierung 27 Oxy, Konfigurierung 19 Panasonic Pro Power LR6, Batterie 14 Parametereinstellungen (Konfigurierung Cond) 18 Parametereinstellungen (Konfigurierung Oxy) 19 Parametereinstellungen (Konfigurierung pH) 17 Parametrieren Datenlogger 36 Pfeiltasten 12 pH, Kalibrierung 20 pH, Konfigurierung 17 pH-Pufferlösungen 45 pH-Sensoren 44 Piktogramme 16 Power One 4106, Batterie 14 Programmed buffers, Beschreibung 9...
  • Seite 59 Index Sensoren Oxy, Lieferprogramm 48 Sensoren pH, Lieferprogramm 44 Sensor ohne Temperaturfühler 31 Setup (Konfigurierung Leitfähigkeit) 18 Setup (Konfigurierung Oxy) 19 Setup (Konfigurierung pH) 17 SHOT (Betriebsart Datenlogger) 33 Sicherheitshinweise 7 Smiley 42 Speicherdaten anzeigen 38 Speicher für Messwerte 32 Spezifikationen 49 Startadresse (Datenlogger) 33 START, Datenlogger starten 37...
  • Seite 60 Index Übersicht Konfigurierung pH 17 Uhr 40 Umschalten der Messwertanzeige 31 Urheberrechtlich geschützte Begriffe 3 Warenzeichen 3 Werksprüfzeugnis 7 Zellkonstante (Kalibrierung Cond) 24 ZERO CAL (Kalibrierung Oxy) 28 Zertifikate 7 Zubehör Leitfähigkeit (Cond) 47 Zubehör pH 45 Zubehör Sauerstoff (Oxy) 48 Zyklisches Speichern von Messwerten 33...
  • Seite 64 Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 70839 Gerlingen - Germany Phone: +49 7156 209 790 Fax: +49 7156 28 158 098614 TA-209.4MU-EHDE03 20210428 Firmwareversion: 01.04.xx 71524833...
