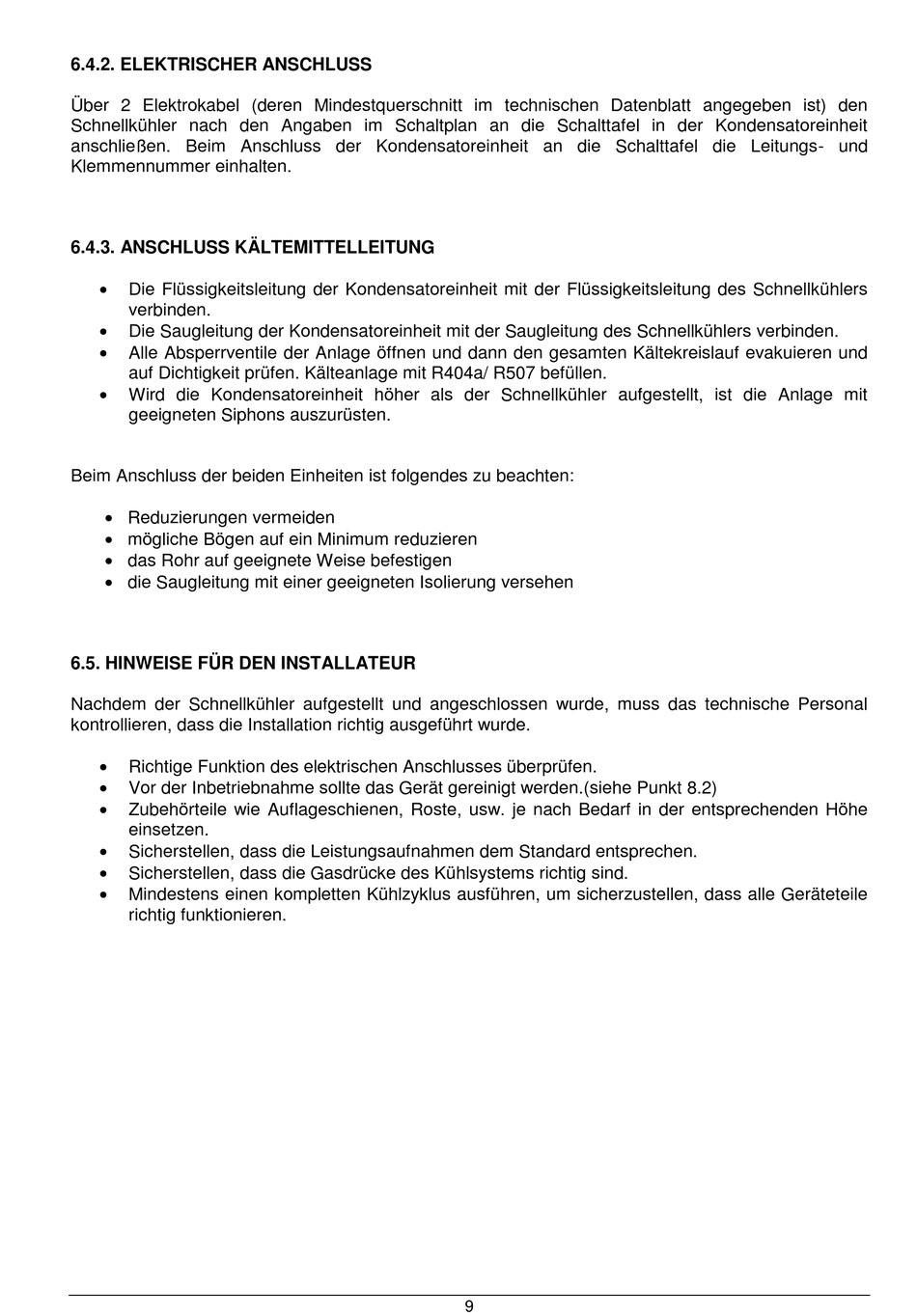

6.4.2. ELEKTRISCHER ANSCHLUSS

Über 2 Elektrokabel (deren Mindestquerschnitt im technischen Datenblatt angegeben ist) den
Schnellkühler nach den Angaben im Schaltplan an die Schalttafel in der Kondensatoreinheit
anschließen. Beim Anschluss der Kondensatoreinheit an die Schalttafel die Leitungs- und
Klemmennummer einhalten.
6.4.3. ANSCHLUSS KÄLTEMITTELLEITUNG

Die Flüssigkeitsleitung der Kondensatoreinheit mit der Flüssigkeitsleitung des Schnellkühlers
verbinden.

Die Saugleitung der Kondensatoreinheit mit der Saugleitung des Schnellkühlers verbinden.

Alle Absperrventile der Anlage öffnen und dann den gesamten Kältekreislauf evakuieren und
auf Dichtigkeit prüfen. Kälteanlage mit R404a/ R507 befüllen.

Wird die Kondensatoreinheit höher als der Schnellkühler aufgestellt, ist die Anlage mit
geeigneten Siphons auszurüsten.
Beim Anschluss der beiden Einheiten ist folgendes zu beachten:
 Reduzierungen vermeiden
 mögliche Bögen auf ein Minimum reduzieren
 das Rohr auf geeignete Weise befestigen
 die Saugleitung mit einer geeigneten Isolierung versehen
6.5. HINWEISE FÜR DEN INSTALLATEUR
Nachdem der Schnellkühler aufgestellt und angeschlossen wurde, muss das technische Personal
kontrollieren, dass die Installation richtig ausgeführt wurde.

Richtige Funktion des elektrischen Anschlusses überprüfen.

Vor der Inbetriebnahme sollte das Gerät gereinigt werden.(siehe Punkt 8.2)

Zubehörteile wie Auflageschienen, Roste, usw. je nach Bedarf in der entsprechenden Höhe
einsetzen.

Sicherstellen, dass die Leistungsaufnahmen dem Standard entsprechen.

Sicherstellen, dass die Gasdrücke des Kühlsystems richtig sind.

Mindestens einen kompletten Kühlzyklus ausführen, um sicherzustellen, dass alle Geräteteile
richtig funktionieren.
