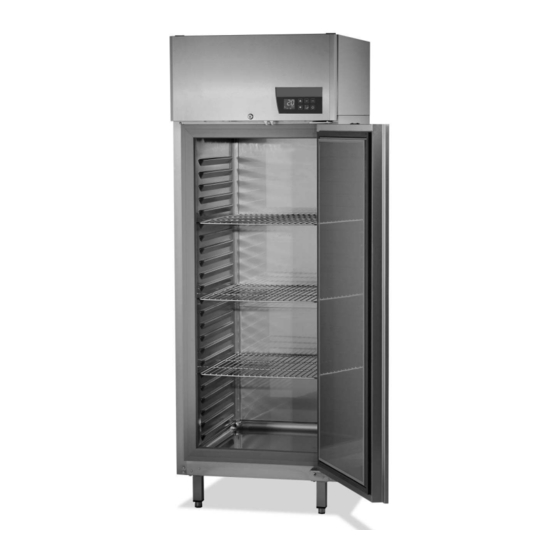

Cool Compact Magnos 570 Betriebsanleitung
Kühl- / tiefkühlschränke - verdampferfreier innenraum
Verwandte Anleitungen für Cool Compact Magnos 570
Inhaltszusammenfassung für Cool Compact Magnos 570

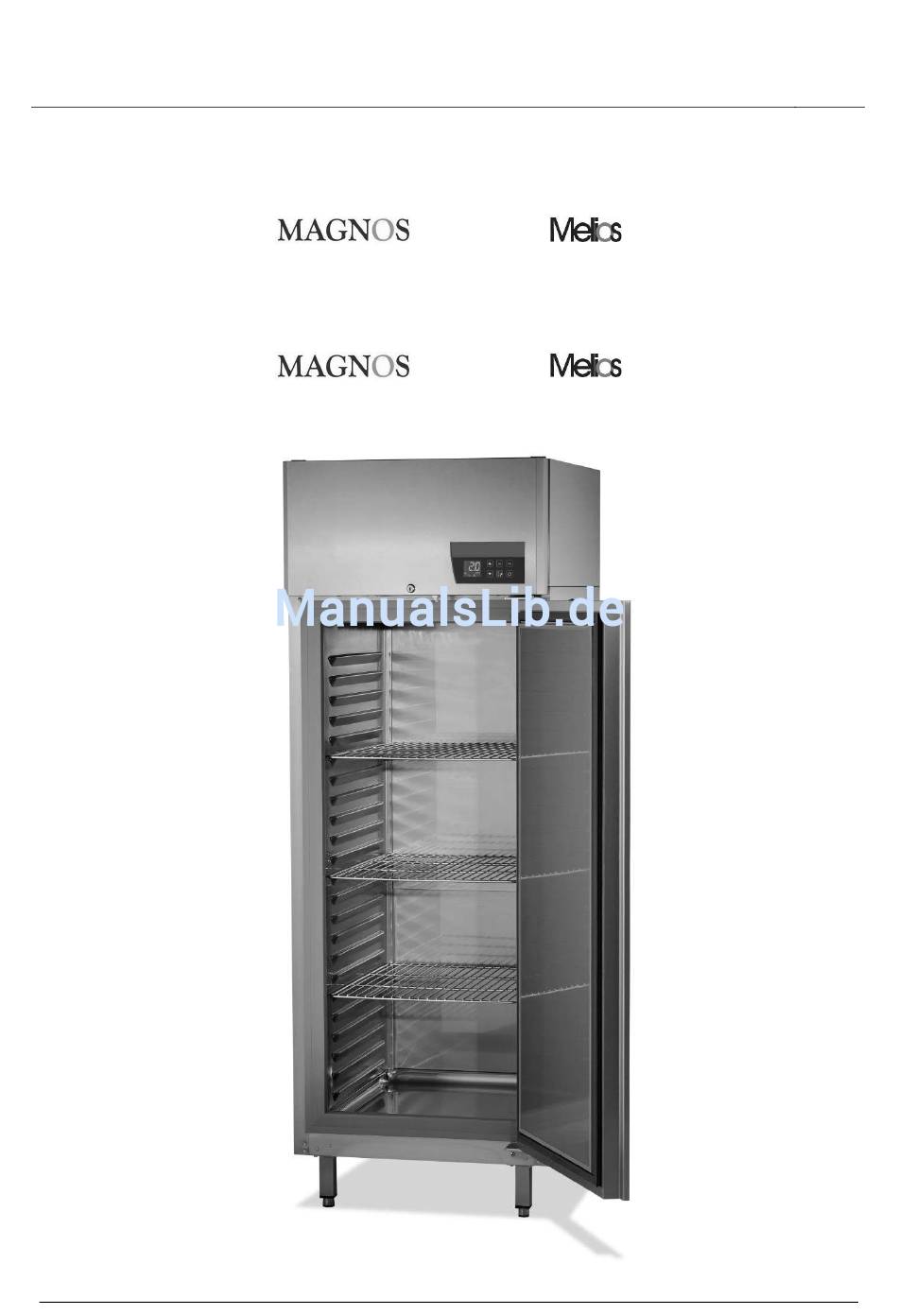

- Seite 1 Betriebsanleitung (Original) Operating instructions Kühl- / Tiefkühlschränke - verdampferfreier Innenraum BR 570 / 590 Refrigerators / Freezers - encased evaporator system BR 570 / 590...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Allgemeine Hinweise Aufstellung und Inbetriebnahme Aufstellung Inbetriebnahme Bedienung 5 – 7 Elektronikregler 5 – 6 Abtauung 6 – 7 Manuelle Abtauung Verwendung, Beschickung, Lagerung Wartung Reinigung und Pflege 7 – 9 Wechsel Türanschlag von rechts auf links Störungen Schaltpläne 19 –... -
Seite 3: Allgemeine Hinweise
1. ALLGEMEINE HINWEISE Herzlichen Glückwunsch zum Erwerb eines hochwertigen Kühlgerätes. Alle unsere Geräte unterliegen einer ständigen Qualitätskontrolle. Wir möchten Sie hiermit bitten, die nachfolgenden Bedienungshinweise genau durchzulesen, damit Sie problemlos und möglichst lange mit dem Gerät arbeiten können. Baureihen Hochkühlschränke mit Aggregat Eigenkühlung, steckerfertig, verdampferfreier Innenraum: HKMN057-MS HKMNV57-MS... -
Seite 4: Aufstellung Und Inbetriebnahme
Isolierung 90 mm FCKW-frei hochdruckgeschäumt, optimale Isolierung und Energieeffizienz. Flügeltür Selbstschließende Flügeltür, mit Innenbombierung – arretiert bei Öffnungswinkel über 90q, komplett aus CNS 1.4301, FCKW-frei hochdruckgeschäumt und ohne sichtbare Griffleiste. Schimmelresistente Mehrfach-Hohlkammer- Magnetdichtung, leicht zu reinigen und ohne Werkzeug auswechselbar. 2. -
Seite 5: Bedienung
3. BEDIENUNG 3.1 ELEKTRONIKREGLER Die Bedienungselemente sind am Maschinen- bzw. Installationsfach angebracht. Siehe Titelseite. Bild 1: Elektronikregler Taste Taste Taste Info Display Taste Taste Taste Ein / Aus Alarm / man. Abtauung Übersicht der Tasten und Bedienung des Reglers Einschalten Ein-/Ausschalter auf dem Elektronikregler ca. -
Seite 6: Abtauung
ACHTUNG! Während jeder Abtauung erscheint im Display der eingestellte Sollwert und das Icon Abtauen leuchtet. Alarm Sollte das Gerät eine der folgenden Alarme im Display anzeigen, ertönt gleichzeitig ein Hupton und das Icon „Alarm“ leuchtet. Durch kurzes drücken dieser Taste kann der Hupton abgeschaltet werden. HI = E1 = Fühler T1 defekt... -
Seite 7: Manuelle Abtauung
Während der Abtauphase, leuchtet auf dem Elektronikregler das Icon für Abtauen auf. Dieses signalisiert die Abtauphase und erlischt nach Beendigung des Abtauvorganges wieder. Die Tauwasserverdunstung erfolgt bei allen Geräten mit Eigenkühlung selbsttätig mittels Heißgas. Bei Geräten, die an eine zentrale Kälteanlange angeschlossen werden, erfolgt der Tauwasserablauf über bauseits syphonierte Abläufe in die Gebäudeinstallation. - Seite 8 x Verwenden Sie keine Reinigungsmittel oder Produkte mit oberflächenschädigenden Inhaltsstoffen (Scheuermilch, Stahlwolle). x Bei Verwendung von stark sauren (pH-Wert 1-2), lösungsmittelhaltigen, chlorhaltigen oder bleichenden Produkten, kann es zu Oberflächenbeschädigungen kommen. x Edelstahlpflegemittel dürfen auf Flächen die mit Lebensmitteln in Berührung kommen nicht angewendet werden! ACHTUNG! Vor der Reinigung grundsätzlich Gerät ausschalten und Netzstecker ziehen! Fett- und Staubablagerungen am Kondensator vermindern die Kälteleistung des Gerätes...
-
Seite 9: Wechsel Türanschlag Von Rechts Auf Links
Bild 3 x Kondensator (Verflüssiger) x Lamellen können bei geöffneter Maschinenfachblende einfach gereinigt werden. Siehe Kapitel 6 „Reinigung und Pflege“ x Das Typenschild finden Sie rechts, seitlich neben dem Kondensator 7. Wechsel des Türanschlages von rechts auf links Türe 90q öffnen. Schrauben an der Unterseite der Blende herausdrehen. -
Seite 10: Störungen
8. STÖRUNGEN Die Geräte sind so konzipiert und hergestellt, dass eine lange Lebensdauer und Störungs- freiheit gegeben sind. Die Alarmmeldungen werden blinkend im Display angezeigt und durch einen Signalton akustisch gemeldet. Zum Ausschalten des Alarmtons siehe Seite 6. Sollten dennoch während des Betriebs Störungen auftreten, bitten wir Sie zunächst folgendes zu überprüfen: Störungen / Alarmmeldungen Maßnahmen... -
Seite 19: Wiring Diagrams
9. SCHALTPLÄNE / WIRING DIAGRAMS 9. SCHALTPLÄNE / WIRING DIAGRAMS... -
Seite 28: Eg-Konformitätserklärung
10. EG KONFORMITÄTSERKLÄRUNG Wir erklären hiermit, im Sinne der EG-Maschinen-Richtlinie 2006/42/EG (MD), EMV- und Niederspannungs-Richtlinie, dass die nachfolgend bezeichneten Geräte, aufgrund ihrer Bauart, den einschlägigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entsprechen. Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: EN 55014-1:2012-05 Elektromagnetische Verträglichkeit Teil 1 EN 55014-2:2016-01...
