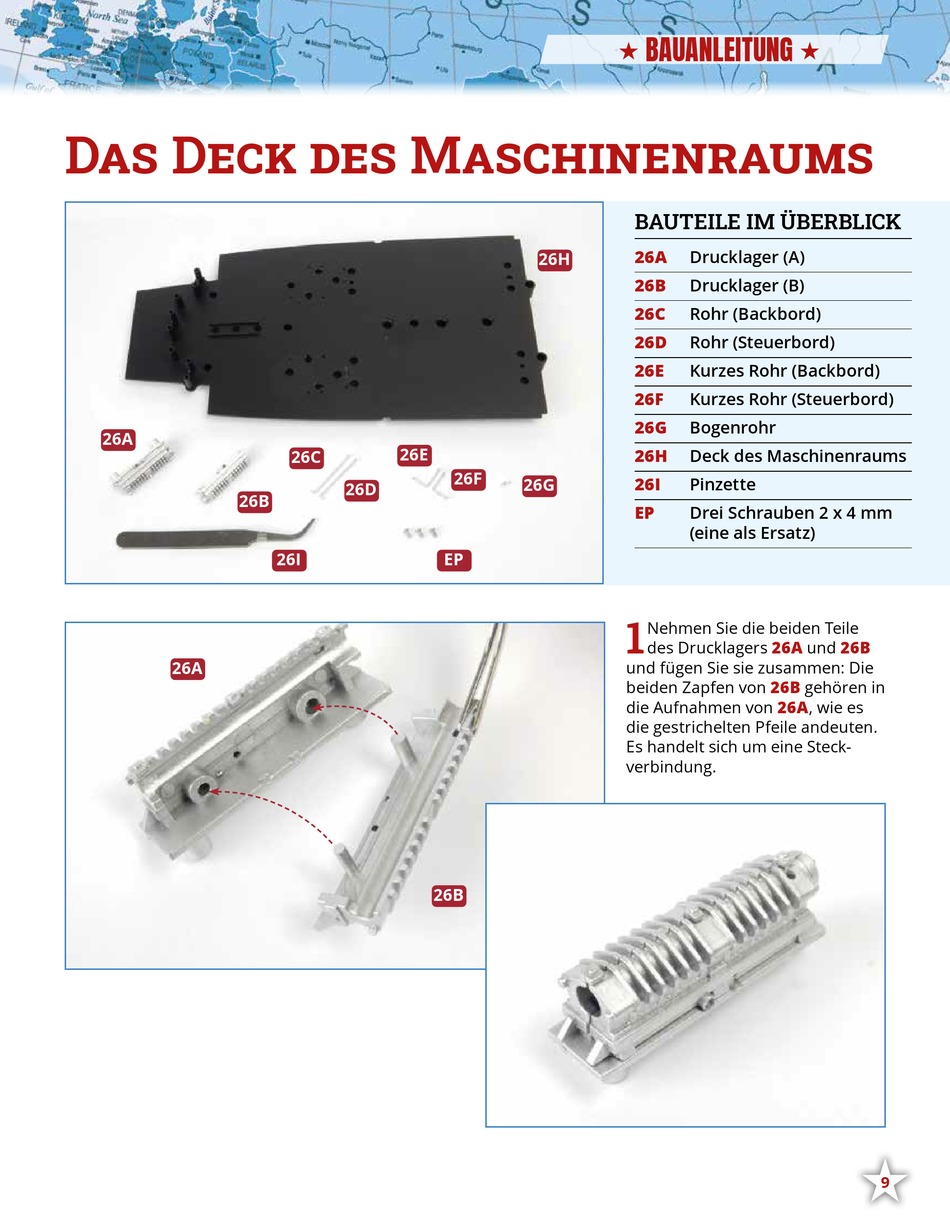

Das Deck des Maschinenraums
26A
26B
26A
26E
26C
26F
26D
26I
EP
26B
BAUANLEITUNG
BAUTEILE IM ÜBERBLICK
26A
Drucklager (A)
26H
26B
Drucklager (B)
26C
Rohr (Backbord)
26D
Rohr (Steuerbord)
26E
Kurzes Rohr (Backbord)
26F
Kurzes Rohr (Steuerbord)
26G
Bogenrohr
26H
Deck des Maschinenraums
26I
Pinzette
26G
EP
Drei Schrauben 2 x 4 mm
(eine als Ersatz)
1
Nehmen Sie die beiden Teile
des Drucklagers
und fügen Sie sie zusammen: Die
beiden Zapfen von
die Aufnahmen von 26A, wie es
die gestrichelten Pfeile andeuten.
Es handelt sich um eine Steck-
verbindung.
26A
26B
und
26B
gehören in
9
