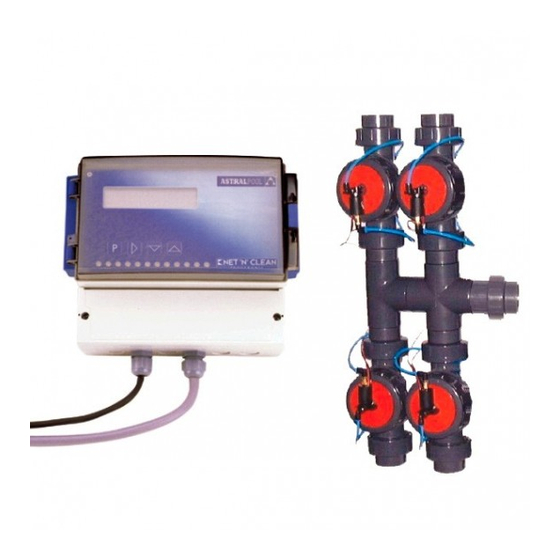

- Seite 1 NET ‘N’ CLEAN ELECTRONIC SYSTEM SYSTEM NET ‘N’ CLEAN ELECTRONIC SISTEMA NET ‘N’ CLEAN ELECTRONIC SISTEMA NET ‘N’ CLEAN ELECTRONIC NET ‘N’ CLEAN ELECTRONIC SYSTEM SISTEMA NET ‘N’ CLEAN ELECTRONIC Models: 22514 - 22516 - 22518 - 32388 INSTALLATION AND MAINTENANCE MANUAL MANUEL D’INSTALLATION ET D’ENTRETIEN MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUALE DI INSTALAZIONE E MANUTENZIONE...
-
Seite 18: Überprüfen Sie Den Inhalt Der Verpackung
Ausbúrsten des Schwimmbeckens von Hand, kónnen nicht vermieden werden. 3. MONTAGE UND AUFSTELLUNG Für den optimalen Betrieb des Reinigungssystems NET 'N' CLEAN ELECTRONIC wird empfohlen, eine unabhängige Pumpe mit Vorfilter zu benutzen (Abb. 1). Das Ventil sollte sich oberhalb des Wasserstands und so nah wie möglich am Becken befinden, um die Länge der benutzten Rohre zu reduzieren. - Seite 19 Um eine Pumpe zu wählen, muss man die notwendige Durchflussmenge für jede Düse und den Druckverlust der Installation kennen. In der folgenden Tabelle sind die optimalen Durchflussmengen für jede Konfiguration der Auslässe der Düse angegeben, um eine korrekte Funktion des Systems zu erreichen. Weitere Einzelheiten sehen Sie in der Abbildung Aktionsradius Abb.
-
Seite 20: Funktionsweise
Druckverlust: 0,4 Kg/cm² (bei Durchflussmengen bis zu 20 m³/h) Möglichkeit zum manuellen Öffnen, indem man den roten Schlüssel an der Spule jedes Elektroventils bedient (Abb. Elektrik: Speisung 24 Vac. Verbrauch 3 W Die Rohre, die an die Elektroventile angeleimt werden, haben einen Durchmesser von 63. Es wird empfohlen, hinter jedes Elektroventil ein Ventil zu verleimen, um die Instandhaltung zu vereinfachen. -
Seite 21: Instandhaltung
Anschließend den Swimmingpool füllen. Falls das Filter an den Ausgang der Pumpe angeschlossen ist, das Ventil des Filters in die Position Filtern stellen. Die Pumpe starten. Bevor das Schwimmbecken gefüllt wird, das System NET’N’CLEAN ELECTRONIC starten. Die Schutzabdeckungen der Düsen werden durch den Wasserdruck abgedrückt. Sobald die Schutzdeckel abgenommen sind, die innere Gruppe mit einer Linksdrehung „CLOSE“... - Seite 26 BATERÍA ELECTROVÁLVULAS BATERÍA ELECTROVÁLVULAS BATERÍA ELECTROVÁLVULAS BATERÍA ELECTROVÁLVULAS BATERÍA ELECTROVÁLVULAS BATERÍA ELECTROVÁLVULAS Fig. 1 Fig. 2 ACTION RADIUS OF NOZZLE RADIO DE ACCIÓN DE LAS BOQUILLAS RADIO DE ACCIÓN 3,00 2,50 2,00 1,50 1,00 0,50 0,00 Flow / Caudal m3/h Fig.
- Seite 27 PRESSURE DROP NOZZLE PERDIDA DE CARGA BOQUILLAS Flow / Caudal m³/h Fig. 4 Fig. 5 Fig. 6...
- Seite 28 SACOPA, S.A.U. NET ‘N’ CLEAN ELECTRONIC SYSTEM PRODUCTS: SYSTEM NET ‘N’ CLEAN ELECTRONIC PRODUITS: SISTEMA NET ‘N’ CLEAN ELECTRONIC PRODUCTOS: SISTEMA NET ‘N’ CLEAN ELECTRONIC PRODOTTI: PRODUKTE: NET ‘N’ CLEAN ELECTRONIC SYSTEM PRODUTOS: SISTEMA NET ‘N’ CLEAN ELECTRONIC DÉCLARATION CE DE CONFORMITÉ DECLARATION CE OF CONFORMITY The products listed above are in compliance produits...
