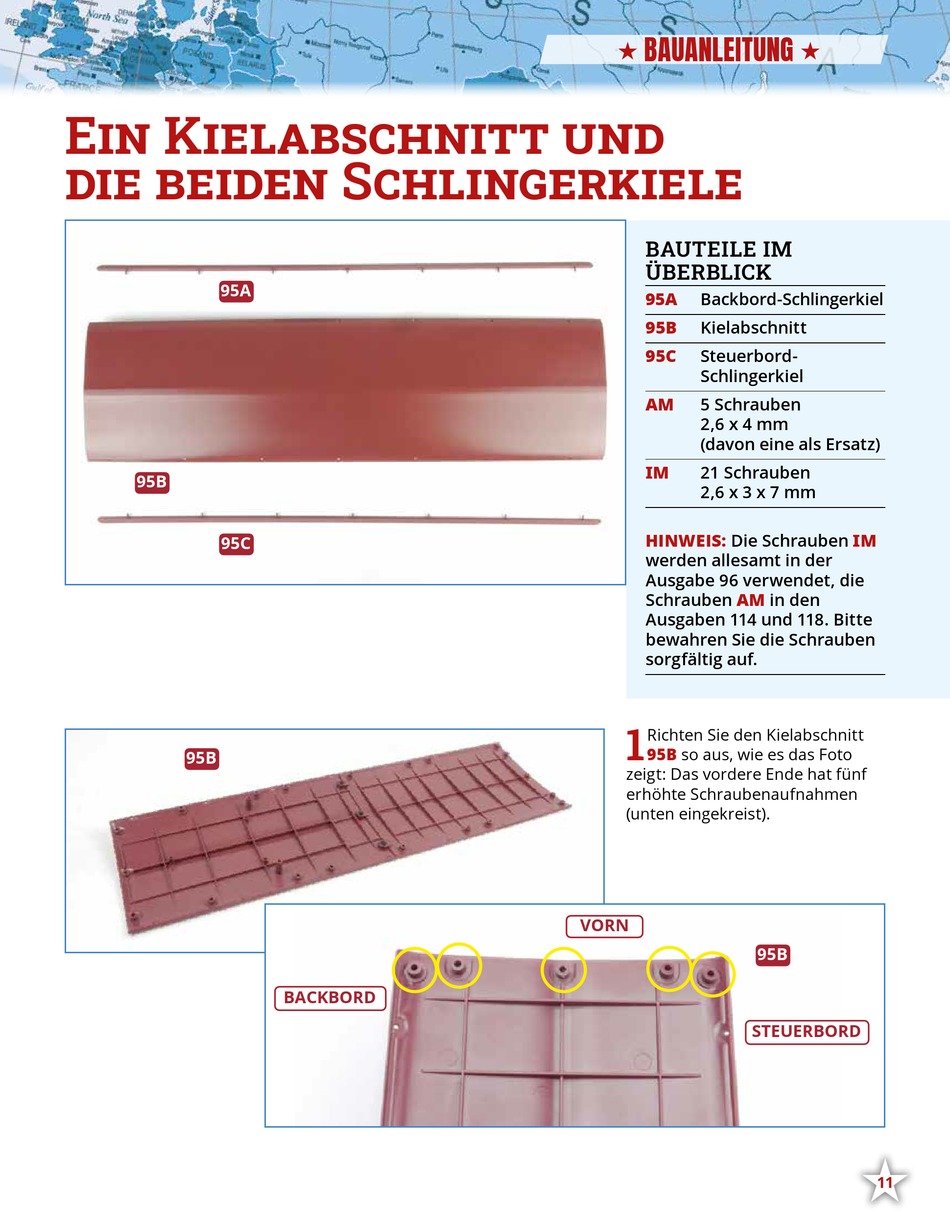

Ein Kielabschnitt und
die beiden Schlingerkiele
95A
95B
95C
95B
BACKBORD
BAUANLEITUNG
•
BAUTEILE IM
ÜBERBLICK
95A
Backbord-Schlingerkiel
95B
Kielabschnitt
95C
Steuerbord-
Schlingerkiel
AM
5 Schrauben
2,6 x 4 mm
(davon eine als Ersatz)
IM
21 Schrauben
2,6 x 3 x 7 mm
HINWEIS:
Die Schrauben
werden allesamt in der
Ausgabe 96 verwendet, die
AM
Schrauben
Ausgaben 114 und 118. Bitte
bewahren Sie die Schrauben
sorgfältig auf.
1
Richten Sie den Kielabschnitt
95B
so aus, wie es das Foto
zeigt: Das vordere Ende hat fünf
erhöhte Schraubenaufnahmen
(unten eingekreist).
VORN
95B
STEUERBORD
•
IM
in den
•
11
