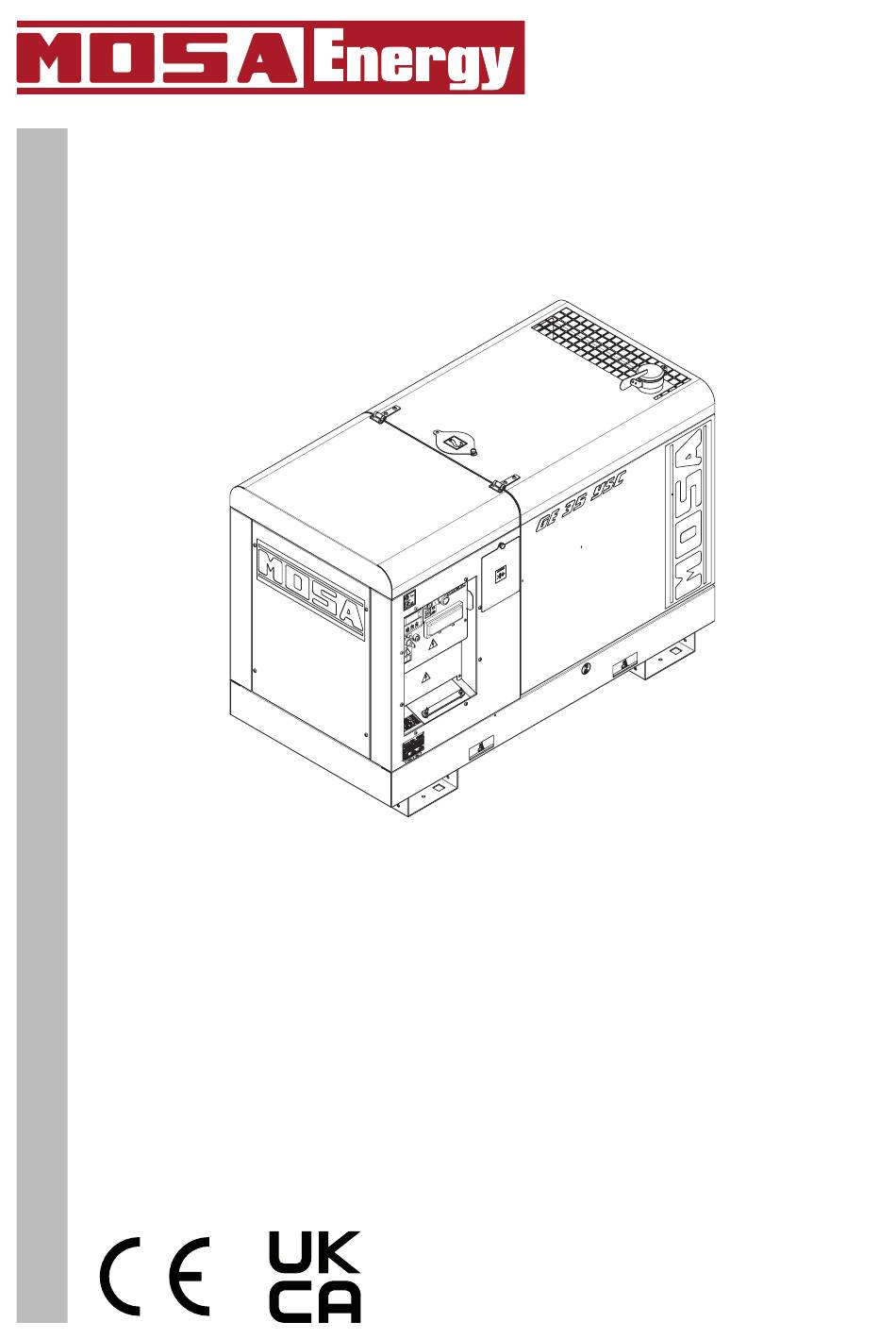

- Seite 1 CN4U3OG19003_DE 06-2024 Bedienungs - und Wartungshandbuch D5265720 Stromerzeugungsaggregate Serie SC - Schallgedämpft Kompakt GE 35 YSC - GE 35 KSC GE 35 RSC - GE 45 YSC GE 45 KSC - GE 45 RSC Originalanleitung...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Einführung ............................1 Vorwort ...............................1 Mitgelieferte Dokumentation .......................2 Technischer Kundendienst .........................2 Ersatzteile ............................2 Konformitätserklärung ........................2 Unzulässige Änderungen ........................2 Zulässige und unzulässige Verwendung ....................2 1.8 Identifikationsdaten ..........................3 Sicherheiten ............................5 Informationen über die Sicherheit .......................5 Positionierung der Sicherheitsaufkleber und Informationen ............... 6 2.2.1 Erläuterung der Aufkleber ......................7 Allgemeine Vorsichtsmaßnahmen ......................9...
- Seite 4 Inhaltsverzeichnis 4.1.1 Externe Bauteile ........................25 4.1.2 Interne Bauteile ........................26 4.1.3 Komponenten der Steuertafel und des Schaltschranks ............27 Elektrische Schutzeinrichtungen ......................28 4.2.1 Hauptschalter der Maschine ....................28 4.2.2 Fehlerstrom-Schutzschalter ....................28 4.2.3 Leistungsschalter .........................28 4.2.4 Leitungsschutz-/Fehlerstrom-Schutzschalter ..............28 4.2.5 Differentialrelais ........................28 4.2.6 Isolationswächter .........................29 Optionale Ausstattungen und Zubehörteile ..................31 4.3.1 Fernbefehl Start/Stopp (Nur für manuelle Version oder mit Steckdosen ......
- Seite 5 Einführung Einführung Vorwort Dieses Handbuch enthält die für den Bediener und die zugelassenen Fachtechniker nützlichen technischen Informationen über die Stromerzeugungsaggregate der Serie SC (nachfolgend auch „Maschine“ genannt) von MOSA, Abt. von BCS S.p.A. (nachfolgend „Hersteller“ genannt). In diesem Handbuch finden Bediener und Fachtechniker notwendigen Hinweise, um: • Über die grundsätzlichen Sicherheitsmaßnahmen und Normen zur Vermeidung von Gefahren, Schäden an Personen und am Stromerzeugungsaggregat sowie Umweltbelastungen informiert zu sein. • Die Hauptbauteile des Stromerzeugungsaggregats und seine Funktionsweise zu kennen.
- Seite 6 • The Supply of Machinery (Safety) Regulations 2008/1597 • The Electrical Equipment (Safety) - Regulations 2016/1101 • Electromagnetic Compatibility - Regulations 2016/1091 Unzulässige Änderungen Es dürfen keine Änderungen an der Maschine ohne Genehmigung von MOSA vorgenommen werden. Nicht genehmigte Änderungen führen zum Erlöschen jeglicher Form von Garantien an der Maschine und jeglicher zivil- und/oder strafrechtlichen Haftung bei Unfällen oder Verletzungen Zulässige und unzulässige Verwendung Dieses Stromerzeugungsaggregat wird verwendet, um elektrischen Strom gemäß den Spezifikationen des deklarierten Stromsystems zu erzeugen.
- Seite 7 Einführung Identifikationsdaten Die Angaben zur Kennzeichnung des Stromerzeugungsaggregats sind auf dem Typenschild angegeben, das in dem in der Abbildung angeführten Bereich angebracht ist. Sie sind für die Bestellung von Ersatzteilen und die Kommunikation mit dem Kundendienst erforderlich. D5265730 A - Herstellerdaten B - Maschinendaten • Made In: Land und Jahr der Herstellung • TYPE: Modell • SERIAL N°: Seriennummer •...
- Seite 8 Einführung HINWEIS:...
- Seite 9 Sicherheiten Sicherheiten Informationen über die Sicherheit Stets die Hinweise beachten, die in diesem Handbuch enthalten und auf den an der Maschine angebrachten Aufklebern angegeben sind. Auf diese Weise ist ein sicherer Einsatz der Maschine gewährleistet und Sachschäden und Verletzungen oder tödliche Unfälle von Personen können vermieden werden. Um wichtige Sicherheitsmeldungen zu identifizieren, werden folgenden Wörter und Symbole verwendet. Das Symbol identifiziert wichtige Sicherheitsmeldungen an der Maschine, im Handbuch und an anderen Stellen. Bei Vorhandensein dieses Symbols müssen die Anweisungen in den Sicherheitsmeldungen befolgt werden.
- Seite 10 Sicherheiten Positionierung der Sicherheitsaufkleber und Informationen D5265960...
- Seite 11 Sicherheiten 2.2.1 Erläuterung der Aufkleber Pos. 1 Das Handbuch konsultieren Den Inhalt des Handbuchs vor der Inbetriebnahme der Maschine oder vor der Ausführung von Wartungsarbeiten sorgfältig lesen. M734500253 Pos. 2 - Brandgefahr und Gefahr des Einatmens von Abgasen Der Kraftstoff ist leicht entzündlich. Den Motor abschalten und vor dem Tanken abkühlen lassen.
- Seite 12 Sicherheiten Pos. 6 - Anschlagstelle zum Heben M209710202 Pos. 7 - Hebepunkte mit Gabelstapler M840760202 Pos. 8 - Kraftstoff-Einfüllstutzen M107011150 Pos. 9 - Drainage der im Untergestell vorhandenen FLUID DRAIN Flüssigkeiten MCN4F40510250 Pos. 10 - Den Motor vor Wartungsarbeiten stoppen Um Verbrennungen durch den Kontakt mit heißen Teilen zu vermeiden, den Motor vor der Ausführung von Kontrol- len oder Wartungsarbeiten an der Maschine stoppen und...
- Seite 13 Sicherheiten Allgemeine Vorsichtsmaßnahmen Eventuelle Fehler bei der Verwendung, den Kontrollen oder Wartungsarbeiten können auch schwere Unfälle zur Folge haben • Vor der Ausführung der Vorgänge sind dieses Handbuch und die an der Maschine angebrachten Aufkleber zu lesen und die Hinweise zu beachten. Fall einige Abschnitt des Handbuchs unverständlich sind, müssen beim Sicherheitsbeauftragten Erläuterungen eingeholt werden.
- Seite 14 Sicherheiten Vorbeugender Brandschutz 2.4.1 Brand durch Kraftstoff, Öl, Kühlmittel • Es sollte vermieden werden, offene Flammen an ent- flammbare Stoffe wie Kraftstoff, Öl, Kühlmittel anzunä- hern. • In der Nähe von entflammbaren Stoffen nicht rauchen und keine offenen Flammen verwenden. • Vor dem Tanken das Stromerzeugungsaggregat anhal- ten. • Darauf achten, keine entflammbaren Stoffe auf überhitz- te Flächen oder Teile der elektrischen Anlage zu gießen. D5260090 • Nach dem Tanken eventuell verschüttete Flüssigkeiten entfernen und alle Einfülldeckel fest anziehen. •...
- Seite 15 Sicherheiten Vorsichtsmaßnahmen für die Handhabung 2.5.1 Anheben mit Ketten oder Seilen • Sicherstellen, dass der Wirkungsbereich frei von Hinder- nissen und Personen ist. • Das Stromerzeugungsaggregat nur unter Verwendung der vorgesehenen und auf den Aufklebern angezeigten Hebepunkten anheben. • Der Bediener, der die Hebearbeiten ausführt, muss für den Betrieb mit dem Kran qualifiziert sein. • Immer ausreichend bemessene und von qualifizierten Stellen kontrollierte Hebezeuge verwenden. •...
- Seite 16 Sicherheiten • Die Gabeln so weit wie möglich auseinander stellen, um das Gewicht gleichmäßig zu verteilen und gleichzeitig das Stromerzeugungsaggregat in horizontaler Position zu halten. D5260120 2.5.3 Transport mit Schleppwagen • Die Maschine nicht von Hand ziehen oder an Fahrzeuge anhängen, die nicht über den vorgesehenen Schleppwagen verfügen. • Die ordnungsgemäße Ankupplung der Maschine an die Schleppvorrichtung überprüfen. • Stets sicherstellen, dass die Hängerkupplung des Zugfahrzeugs für das Ziehen der Gesamtmasse geeig- net ist (Wagen+Stromerzeugungsaggregat). • Den Wagen nicht ziehen, wenn die Kupplungsvorrichtungen verschlissen oder beschädigt sind.
- Seite 17 Sicherheiten Vorsichtsmaßnahmen für die Installation 2.6.1 Vorsichtsmaßnahmen am Installationsort • Keine Maschinen oder Geräte in der Nähe von Wärmequellen, in explosions- oder brandgefährdeten Bereichen installieren. Die Maschine in sicherer Entfernung zu Kraftstofflagern, entflammbaren Materialien (Lappen, Papier usw.) und Chemikalien installieren. Die Vorgaben der zuständigen Behörden beachten. • Um potenziell gefährliche Situationen einzuschränken, ist der umliegende Bereich des Stromerzeu- gungsaggregats abzugrenzen und die Möglichkeit auszuschließen, dass sich unbefugten Personen nähern können. • Auch wenn die hergestellten Maschinen den Vorschriften über die elektromagnetische Verträglichkeit entsprechen, darf das Stromerzeugungsaggregat nicht in der Nähe von Geräten installiert werden, die durch das Vorhandensein von Magnetfeldern beeinflusst werden können. •...
- Seite 18 Sicherheiten Vorsichtsmaßnahmen während des Betriebs • Während des normalen Betriebs die Türen geschlossen halten. • Der Zugang zu den Innenteilen des Stromerzeugungsaggregats darf nur zu Wartungszwecken erfolgen. • Den Bereich in der Nähe des Abgasschalldämpfers stets frei von Gegenständen wie Lappen, Papier und Kartons halten. Die hohe Temperatur des Schalldämpfers kann zur Verbrennung von Gegenständen führen und einen Brand verursachen.
- Seite 19 Sicherheiten 2.10 Vorsichtsmaßnahmen für die Wartung • Die Wartung muss von qualifiziertem Personal ausgeführt werden. • Bei der Wartung besteht die Gefahr schwerer oder tödlicher Verletzungen von Personen, wenn unbefug- te Personen die Maschine in Betrieb setzen. Unbefugte Personen dürfen sich nicht in der Nähe aufhal- ten. • Die Maschine stoppen und den Batterietrennschalter auf OFF stellen. • Um Unfälle zu vermeiden, darf die Wartung nicht bei laufendem Motor durchgeführt werden, wenn es nicht unbedingt erforderlich ist. ◦ Drehende Teile wie der Lüfter sind gefährlich und können einen Körperteil oder einen getragenen Gegenstand mitziehen.
- Seite 20 Sicherheiten • Die Batterie nicht ohne Schutzhandschuhe handhaben. Die Batterieflüssigkeit enthält ätzende Schwefelsäure. D5260180 • In der Nähe der Batterie nicht rauchen und offene Flammen und Funken vermeiden, da die ausströmenden Dämpfe eine Explosion der Batterie hervorrufen können. D5260170 2.11 Vorsichtsmaßnahmen für die Entsorgung von Ausschussmaterial • Darauf achten, die Ausschussflüssigkeit in Behältern oder Tanks zu lagern. • Das Öl nicht direkt auf den Boden oder in die Kanalisati- on, in Flüsse, Meere oder Seen ablassen. • Bei der Entsorgung von schädlichen Abfällen wie Öl, Kraftstoff, Kühlmittel, Lösungsmittel, Filter und Batterien sind die geltenden Gesetze und Vorschriften einzuhal- ten.
- Seite 21 Technische Daten Technische Daten Abmessungen der Maschine 1800 mm 100 mm 240 mm 1320 mm 900 mm 62,5 mm 775 mm 13 mm D5265740...
- Seite 22 Technische Daten Technische Daten (Mod. GE 35 YSC) Nennleistungen Dreiphasige Standby-Leistung ( 33 kVA (26,4 kW) / 400V / 47,6A Dreiphasenleistung PRP ( 30 kVA (24 kW) / 400V / 43,3A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 16,4 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 845 kg Schalldruck L 69 dB(A) bei 7 m Motor Marke/Modell YANMAR 4TNV98 Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/3,319 I (3319 cm Standby-Nutzleistung (...
- Seite 23 Technische Daten Technische Daten (Mod. GE 35 KSC) Nennleistungen Einphasenleistung Standby ( 33 kVA (26,4 kW) / 400V / 47,6A Einphasenleistung PRP ( 30 kVA (24 kW) / 400V / 43,3A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 17,5 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 867 kg Schalldruck L 68 dB(A) bei 7 m Motor Marke/Modell KOHLER – KDI 2504TM-30 Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/2,482 I (2482 cm Standby-Nutzleistung (...
- Seite 24 Technische Daten Technische Daten (Mod. GE 35 RSC) Nennleistungen Einphasenleistung Standby ( 33 kVA (26,4 kW) / 400V / 47,6A Einphasenleistung PRP ( 30 kVA (24 kW) / 400V / 43,3A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 17 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 815 kg Schalldruck L 75 dB(A) bei 7 m Motor Marke/Modell RAYWIN 4D24TG2/A Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/2,45 I (2450 cm...
- Seite 25 Technische Daten Technische Daten (Mod. GE 45 YSC) Nennleistungen Einphasenleistung Standby ( 44 kVA (35,2 kW) / 400V / 63,5A Einphasenleistung PRP ( 40 kVA (32 kW) / 400V / 57,5A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 13,5 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 900 kg Schalldruck L 70 dB(A) bei 7 m Motor Marke/Modell YANMAR 4TNV98T Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/3,319 I (3319 cm Standby-Nutzleistung (...
- Seite 26 Technische Daten Technische Daten (Mod. GE 45 KSC) Nennleistungen Einphasenleistung Standby ( 44 kVA (35,2 kW) / 400V / 63,5A Einphasenleistung PRP ( 40 kVA (32 kW) / 400V / 57,5A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 14 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 893 kg Schalldruck L 68 dB(A) bei 7 m Motor Marke/Modell KOHLER – KDI 2504TM-40 Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/2,482 I (2482 cm...
- Seite 27 Technische Daten Technische Daten (Mod. GE 45 RSC) Nennleistungen Einphasenleistung Standby ( 43 kVA (34,4 kW) / 400V / 61,2A Einphasenleistung PRP ( 39 kVA (31,2 kW) / 400V / 56,3A Frequenz 50 Hz Cosφ Allgemeine Spezifikationen Fassungsvermögen des Kraftstofftanks 100 ℓ Autonomie (75 % PRP) 17 h Schutzart IP 23 Maximale Abmessung auf Untergestell (LxWxH) 1800x900x1335 mm Gewicht (leer) 865 kg Schalldruck L 75 dB(A) bei 7 m Motor Marke/Modell RAYWIN 4D24TG0/A Typ/Kühlsystem Diesel 4-Takt / Wasser Zylinder / Hubraum 4/2,45 I (2450 cm...
- Seite 28 Technische Daten HINWEIS:...
- Seite 29 Beschreibung Beschreibung Das Stromerzeugungsaggregat ist eine Maschine, die die von einem Verbrennungsmotor erzeugte mechani- sche Energie in elektrische Energie umwandelt. Hauptbauteile 4.1.1 Externe Bauteile D5265750 1 - Klappe für den Zugriff auf den Hubhaken Kühllufteinlasskästen 2 - Regenschutz für Auspuffrohr Ablassstopfen für Flüssigkeiten 3 - Klappe für den Zugriff auf den Luftfilter 9 - Tür für den Zugriff auf den Motorraum Untergestell Flüssigkeitsbehälter 10 - Griff zum Anheben der Tür Bedientafel 11 - Abschließbarer Hebelverschluss der Tür Luftabluftgitter...
- Seite 30 Beschreibung 4.1.2 Interne Bauteile D5265760 Lichtmaschine 10 - Kraftstoffeinfüllstopfen 2 - Luftfilter des Motors 11 - Ölfilter Motor 12 - Ölstand-Messstab 4 - Öleinfüllstopfen 13 - Kraftstofffilter Kühlerverschluss 14 - Kraftstofftank 6 - Ausdehnungsgefäß für Kühlflüssigkeit 15 - Batterie Schwingungsdämpfer 16 - Batterietrennschalter 8 - Kraftstoff-Vorfilter 17 - Kraftstoffpumpe 9 - Ölablassrohr 18 - Auspuffschalldämpfer...
- Seite 31 Beschreibung 4.1.3 Komponenten der Steuertafel und des Schaltschranks Manuelle, automatische und einphasige Version D5265770 Steckverbinder für Anschluss 13 - Klemmleiste zum Anschluss an die Fernschaltta- fel PAC (Automatische Version) - Start und Stopp über Fernsteuerung TCM-35 14 - Batterieladegerät (Automatische Version) - Anschluss an die Fernschalttafel PAC-I 15 - Differenzstromrelais oder Isolationswächter - 2 - Netzschalter für Steuertafel (ON-OFF) Optional Steuer- und Kontrollgerät Version mit Stromverteilung (Steckdosen) 4 - Kontrollleuchte Alarm Luftfilter verstopft (nur für die Modelle KSC) 16 - Steckdose 16A 230V 2P+T CEE IP67...
- Seite 32 Beschreibung Elektrische Schutzeinrichtungen 4.2.1 Hauptschalter der Maschine Das Stromerzeugungsaggregat ist vor Kurzschlüssen und Überlastungen durch einen der Anlage vorgelagerten Lei- tungsschutzschalter (1) geschützt. Der Überlastschutz wird nicht unverzüglich ausgelöst, son- dern er folgt einer Überstrom-/Zeit-Eigenschaft, das heißt, je höher der Überstrom, desto kürzer die Auslösezeit. Der Nennauslösestrom bezieht sich auf eine Betriebstempe- ratur von 30 °C. Jede Änderung um 10 °C entspricht unge- fähr einer Änderung des Nennstroms um 5 %. D5265790 4.2.2 Fehlerstrom-Schutzschalter Der Fehlerstrom-Schutzschalter garantiert den Schutz gegen indirekte Kontakte durch Erdschlussströme. Wenn der Schalter einen über dem Nennwert liegenden Fehlerstrom erkennt, öffnet er sich und unterbricht den angeschlossenen Stromkreis.
- Seite 33 Beschreibung Potentiometer zur Einstellung des Erdschlussfehler- stroms Potentiometer zur Einstellung der Auslösezeit Multifunktions-LED zur Meldung von Störungen der internen Elektronik / Innentemperatur außerhalb des Grenzbereichs / Potentiometer t(sek.) nicht richtig zent- riert Anzeige-LED Stromversorgung vorhanden 5 - Anzeige-LED Differentialrelais ausgelöst Mikroschalter für die Einstellung des Instruments Test-Taste 8 - Taste zur manuellen Rückstellung Werkseinstellungen für das Modell DER3 / 0D •...
- Seite 34 Beschreibung Funktionsweise SRI3 / D2 • Die Kontrollleuchte ON (4) zeigt an, dass das Gerät mit Strom versorgt wird. • Durch mindestens 5 Sekunden langes Drücken der Test-Taste (6) leuchten die LEDs Alarm (5) und Vor- alarm (3) auf. • Durch Loslassen der Taste (6) erlischt die LED Voralarm (3) und die LED Alarm (5) leuchtet weiterhin auf. Die Test-Taste (6) erneut drücken, um die LED Alarm (5) auszuschalten. • Wenn der Isolationswiderstand unter den eingestellten Voralarm-Wert sinkt, leuchtet die LED Voralarm (3) auf und der Kontakt des Voralarmrelais schaltet um. • Wenn der Isolationswiderstand weiter unter die Schwelle des Alarmwertes sinkt, leuchtet die LED Alarm (5) auf und gleichzeitig schaltet auch der Kontakt des Alarmrelais um. • Nach der Überprüfung der Anlage und der Behebung des Problems den Stromkreis durch Drücken der Reset-Taste (7) wiederherstellen. Werkseinstellungen für das Modell SRI3 / D2 • Mikroschalter • Multiplikator Widerstandswert: x 1 • Ausgangsrelais: N.De (normal nicht erregt) • Rückstellung: Man. (manuell) • Potentiometer • Alarm: 40 kΩ...
- Seite 35 Beschreibung Optionale Ausstattungen und Zubehörteile 4.3.1 Fernbefehl Start/Stopp (Nur für manuelle Version oder mit Steckdosen Die Kombination derTCM 35 mit dem Stromerzeugungsaggregat ermöglicht es, die Gruppe über Fernverwal- tung zu steuern. 1 - Die Fernbedienung TCM 35 an den Anschlussstecker TCM 35 – PAC-I (1) unter Verwendung des Steuerkabels (2) an der Fernbedienung anschließen. D5265780 2 - Die Steuereinheit (3) des Stromerzeugers in den Modus AUTO (Automatik) umschalten. 3 - Den Schalter (4) der Fernbedienung auf Position ON (I) stellen, um die Startsequenz des Stromerzeugungsaggre- gats zu beginnen. Wichtig • Es ist notwendig, den Schalter der Fernbedienung (4) auf Position ON zu lassen, um das Stromerzeugungsag- gregat in Betrieb zu halten.
- Seite 36 Beschreibung 4.3.2 Schalttafel Netz/Gruppe PAC Automatische Version ACHTUNG • Die Schalttafel PAC wird ohne Anschlusskabel geliefert. Die Anschlüsse unter sicheren Bedingungen ausführen. • Die Installation der Schalttafel PAC und alle Verbindungen zwischen der Schalttafel und dem kommerziellen Netzwerk (NETZ), der zu speisenden Anlage (LAST) und dem Stromerzeugungs- aggregat (GRUPPE) müssen von einem qualifizierten Elektriker ausgeführt werden, der die Anschlüsse gemäß...
- Seite 37 Beschreibung 4 - Die Kontroll- und Steuergerät (4) in den AUT-Modus (Automatisch) setzen, die Taste AUTO (5) drücken und prüfen, ob die LED (a) über der AUTO-Taste (5) sich einschaltet. Das System ist für den Notfallbe- trieb bereit. Die Steuereinheit (4) sorgt für die komplette Verwaltung des Notsystems: • Erfassung Kein NETZ oder NETZ außerhalb der Grenzwerte • Anlassen des Motors • Befehl zum Schließen des Schützes GRUPPE, d.h. die Speisung der Anlage von Seiten des Stromer- zeugers (nach dem Warmlaufen des Motors und der Kontrolle der elektrischen Parameter des Stromer- zeugers innerhalb der Grenzen) • Erfassung Rückkehr NETZ innerhalb der Grenzwerte • Befehl zum Öffnen des Schützes GRUPPE und Befehl zum Schließen des Schützes NETZ • Motorstopp nach Kühlzeit • System erneut für den nächsten Netzwerkausfall bereit. 4.3.3 Schalttafel Netz/Gruppe PAC-I Manuelle Version mit Stromverteilung (Steckdosen) ACHTUNG • Die Anschlüsse unter sicheren Bedingungen ausführen. •...
- Seite 38 Beschreibung 2 - Die Schalttafel PAC-I an den Anschlussstecker TCM35 - PAC-I (3) unter Verwendung des Steuerkabels (4) an der Schalttafel anschließen. D5265840 3 - Den Erststart mit der Ausführung der folgenden Vorgän- ge durchführen. ◦ Kontrollieren, dass der Schaltzustand des Haupt- schalters der Maschine (5) und der anderen elektri- schen Schutzschalter geschlossen ist (Hebel oben). ◦ Den Netzschalter auf der Steuertafel (1) auf EIN stellen. ◦ Die Kontroll- und Steuergerät (3) in den AUTO-Mo- dus (Automatisch) setzen, die Taste AUTO (6) drü- D5265850 cken und prüfen, ob die LED (a) über der Taste sich einschaltet. ◦ Die Taste MAN auf der Steuereinheit der Schalttafel PAC-I drücken, prüfen, dass keine Gefahrensituati- onen bestehen und die Taste KG drücken, um das Stromerzeugungsaggregat zu starten. ◦...
- Seite 39 Beschreibung Die verschiedenen Phasen der Verwaltung des Notsystems sind auf die 2 Steuereinheiten verteilt. Phase Steuereinheit Steuereinheit der Schalttafel PAC-I • Erfassung Kein NETZ oder NETZ außerhalb (sendet einen Startbefehl an die Steuereinheit des der Grenzwerte Stromerzeugungsaggregats) • Anlassen des Motors Steuereinheit des Stromerzeugungsaggregats • Befehl zum Schließen des Schützes GRUPPE (Speisung der Anlage von Seiten des Stromer- zeugungsaggregats - nach dem Warmlaufen Steuereinheit der Schalttafel PAC-I des Motors und der Kontrolle der elektrischen Parameter des Stromerzeugungsaggregats innerhalb der Grenzen) • Erfassung Rückkehr NETZ innerhalb der Gren- Steuereinheit der Schalttafel PAC-I zwerte.
- Seite 40 Beschreibung HINWEIS:...
- Seite 41 Installation Installation WARNUNG • Vor der Installation die Abschnitte „2. Sicherheiten“ - „2.6 Vorsichtsmaßnahmen für die Installa- tion“ und „2.7 Vorsichtsmaßnahmen während des Betriebs“ sorgfältig lesen. • Die Installation und der elektrische Anschluss, die in diesem Kapitel beschrieben sind, sind als richtungsweisend anzusehen.
- Seite 42 Installation Installation in geschlossenem Bereich Wichtig • Der für das Stromerzeugungsaggregat vorgesehene Raum muss den am Installationsort geltenden Rechtsvorschriften entsprechen. Die Installation des Stromerzeugungsaggregats in einem geschlossenen Raum muss unter Beachtung der beschriebenen Anweisungen erfolgen. D5260270 (1) Stromerzeugungsaggregat Empfohlene Mindestabmessungen (A) Länge des Stromerzeugungsaggregats + 1000 (2) Zusatzabsaugvorrichtung (3) Abgasleitung (B) Breite des Stromerzeugungsaggregats + 2000 (4) Schutz und Isolierung der Abgasleitung (5) Regenschutzabdeckung und Einbruchschutz (C) Breite des Stromerzeugungsaggregats + 200 (6) Abluftleitung (7) Stellplatz mit isoliertem Fundament (D) Länge des Stromerzeugungsaggregats + 400 (8) Lufteinlass mit Einbruchschutzgitter (9) Zugangstür...
- Seite 43 Installation 5.3.1 Aufstellboden Für eine ordnungsgemäße Aufstellung des Stromerzeugungsaggregats und um die Übertragung von Vibra- tionen zu vermeiden, ist es notwendig, einen vom Rest der Struktur isolierten Stellplatz (7) aus Beton im Boden vorzusehen. Der Rahmen des Stromerzeugungsaggregats muss mit Dübeln oder Schwellenschrauben am Stellplatz (7) befestigt werden. Der Stellplatz muss eine Länge (D) und eine Breite (E) von mehr als 400 mm (200 mm pro Seite) im Ver- gleich zur Aufstellfläche des Stromerzeugungsaggregats (200 mm pro Seite) aufweisen. Das Gewicht des Stellplatzes muss dem 3-fachen des in den technischen Daten angegebenen statischen Gewichts des Stromerzeugungsaggregats entsprechen. Der Boden des Raumes muss eben und geeignet sein, das Gewicht des Stromerzeugungsaggregats zu tragen.
- Seite 44 Installation 5.4.2 Erdung mit Isolationswächter Die Maschinen, die mit einem Isolationswächter ausgestattet sind, ermöglichen es, die Erdungsklemme (1) nicht vorsätzlich an eine Erdungsanlage anzuschließen. Der Isolationswächter befindet sich an der Vorderseite der Maschine und hat die Funktion, die Isolierung gegen Masse der aktiven Teile kontinuierlich zu überwachen. Falls der Isolationswiderstand unter den eingestellten Fehlerwert sinkt, unterbricht der Isolationswächter die Versorgung der angeschlossenen Geräte. Es ist wichtig, dass die Stromkabel der Geräte mit dem Schutzleiter, gelb-grünem Kabel, ausgestattet sind, um die Potentialausgleichsverbindung zwischen allen Massen der Geräte und der Masse der Maschine zu gewährleisten.
- Seite 45 Funktionsweise Funktionsweise WARNUNG • Vor der Inbetriebsetzung den Abschnitt „2. Sicherheiten“ sorgfältig lesen. • Es ist verboten, das Aggregat an das öffentliche Netz und/oder an eine andere Stromquelle anzuschließen. • Dauerbetrieb bei geringer Last Im Allgemeinen müssen alle Maschinen (insbesondere solche, die mit Motoren mit Abgasnach- behandlungseinrichtungen ausgestattet sind) mit einer Last (d.
- Seite 46 Funktionsweise Der mechanische Drehzahlregler weist bei Nennlast einen Leerlaufverlust von weniger als 5 % auf (P-Be- reich), während die Genauigkeit bei statischer Last innerhalb von ±1 % liegt. • Für Stromerzeuger mit 50Hz beträgt die Leerlauffrequenz 52-52,5 Hz • Für Stromerzeuger mit 60Hz beträgt die Leerlauffrequenz 62,5-63 Hz. • Die Nennfrequenz von 50Hz oder 60Hz wird bei der maximalen abgegebenen Leistung (kW) des Stro- merzeugungsaggregats erreicht Leistungsfaktor - cos ϕ Der Leistungsfaktor ist ein Wert, der von den elektrischen Eigenschaften der Last abhängig ist. Er gibt das Verhältnis der Wirkleistung (kW) zur Scheinleistung (kVA) an. Die Scheinleistung ist die für die Last erforderliche Gesamtleistung, die sich aus der Summe der vom Motor bereitgestellten Wirkleistung (nachdem der Lichtmaschine die mechanische Leistung in elektrische Leistung umgewandelt hat) und der von der Lichtmaschine bereitgestellten Blindleistung (kVAR) ergibt. Der Nennwert des Leistungsfaktors ist cos ϕ = 0,8. Für verschiedene Werte zwischen 0,8 und 1 ist es wichtig, die angegebene Wirkleistung (kW) während der Verwendung nicht zu überschreiten, um den Motor des Stromerzeugungsaggregats nicht zu überlasten; die Scheinleistung (kVA) wird proportional zum Anstieg des cos ϕ abnehmen. Bei cos ϕ Werten unter 0,8 muss der Wechselstromgenerator herabgestuft werden, da der Wechselstromge- nerator bei gleicher Scheinleistung eine höhere Blindleistung liefern müsste. Für die Verringerungskoeffizienten den Technischen Kundendienst kontaktieren. Start der Asynchronmotoren Der Starten von Asynchronmotoren durch ein Stromerzeugungsaggregat kann aufgrund der hohen Anlauf- ströme, die der Asynchronmotor erfordert, kritisch sein (Anlaufstrom = bis zum 8-fachen des Nennstroms).
- Seite 47 Funktionsweise Kontrollen vor der Inbetriebnahme 1 - Sicherstellen, dass sich der Batterietrennschalter auf Posi- tion ON steht. D5265870 2 - Den Öl-, Kraftstoff- und Kühlmittelstand kontrollieren. 3 - Sicherstellen, dass die Zugangstüren zu Motorraum, Kühler und Batterie verschlossen sind. 4 - Sicherstellen, dass keine Öl-, Kraftstoff- und Kühlmittelleckagen vorliegen. 5 - Sicherstellen, dass sich kein entflammbares Material oder Schmutz rund um das Auspuffrohr befindet. 6 - Sicherstellen, dass sich keine unbefugten Personen in dem an das Stromerzeugungsaggregat angren- zenden Bereich befinden. 7 - Sicherstellen, dass der Hauptschalter der Maschine in Position OFF (Einschalthebel nach unten) steht. Für die Details, siehe „4.2.1 Hauptschalter der Maschine“. 8 - Sofern das Verteilersystem dies erfordert, ist vor jeder Arbeitssitzung die Effizienz der Erdung des Stro- merzeugungsaggregats (zum Beispiel, TT- und TN-Systeme) zu überprüfen. 9 - Sicherstellen, dass die elektrischen Eigenschaften der zu versorgenden Vorrichtungen wie Spannung, Leistung und Frequenz mit denen des Generators kompatibel sind. Zu hohe oder zu niedrige Spannungs- und Frequenzwerte können elektrische Geräte unwiderruflich beschädigen.
- Seite 48 Funktionsweise 4 - Die Start-Taste (3) drücken, um die Startsequenz des Stro- merzeugungsaggregats zu beginnen. Hinweis Die Starttaste (3) funktioniert nur, wenn die LED (a) über der Taste AUTO (4) ausgeschaltet ist (MAN-Modus). Während der Startphase blinkt die LED (b) über der Start- taste (3) und schaltet sich fix ein, wenn der Motor gestartet ist. D5265890 5 - Vor der Aufnahme einer Last muss der Motor für die in der folgenden Tabelle angegebene Zeit laufen gelassen werden. Umgebungstemperatur Erforderliche Zeit -10°C 2 Minuten -9 °C – -5 °C 1 Minute ≥ -4 °C...
- Seite 49 Funktionsweise Stopp des Stromerzeugungsaggregats 1 - Die an das Stromerzeugungsaggregat angeschlossenen Lasten ausschalten. 2 - Den Hauptschalter der Maschine (1) auf OFF (Einschalt- hebel nach unten) stellen. D5265880 3 - Die Stopp-Taste (5) drücken, um die Stoppsequenz des Stromerzeugungsaggregats zu beginnen. Der Motor stoppt am Ende des Kühlzyklus. Für einen sofortigen Stopp die Stopp-Taste (5) erneut drücken. Hinweis Die Stopptaste (5) funktioniert nur, wenn die LED (a) über der Taste AUTO (4) ausgeschaltet ist (MAN-Modus). D5265891 4 - Den Zündschalter des Bedienfelds (2) auf OFF stellen. 5 - Den Batterietrennschalter auf OFF stellen.
- Seite 50 Funktionsweise HINWEIS:...
- Seite 51 Wartung Wartung WARNUNG • Vor der Ausführung von Wartungsarbeiten den Abschnitt „2. Sicherheiten“ sorgfältig lesen. Betankung Kraftstoff, Kühlmittel und Schmiermittel je nach Umgebungstemperatur verwenden. 7.1.1 Kraftstoff Der für Stage V-Motoren benötigte Kraftstoff muss den Richtlinien EN590 und ASTM D975 entsprechen. Die Cetanzahl des Kraftstoffs muss mindestens 45 betragen. Um eine effiziente und lange Lebensdauer des Motors zu gewährleisten, muss es sich bei dem Kraftstoff um schwefelfreien Dieselkraftstoff handeln: • EN 590 • DIN 5168 • ASTM D975 Grade 2-D S15, • ASTM D975 Grade 1-D S15 Die Verwendung von Kraftstoff mit hohem Schwefelgehalt kann die Lebensdauer des Motors verringern oder Schäden an der Maschine verursachen oder die Leistung reduzieren. Keinen schmutzigen Diesel oder Mischungen aus Diesel und Wasser verwenden, da dies zu schweren Mo- torschäden führen würde.
- Seite 52 Wartung 7.1.2 Motoröl • Um einen ausreichenden Schutz des Motors zu gewährleisten und ihn für eine lange Zeit effizient zu er- halten, sollte nur das empfohlene Öl verwendet werden. Die Verwendung von unterschiedlichem Öl kann die Lebensdauer des Motors reduzieren. • Die Viskosität ist der Umgebungstemperatur anzupassen. • Das zu verwendende Öl muss den folgenden Spezifikationen entsprechen: CJ-4 Low (niedrig) S.A.P.S ACEA E6 Low (niedrig) S.A.P.S. Low-S.A.P.S. (Öl mit niedrigem Aschegehalt, Phosphor, Schwefel) erhält den Katalysator in gutem Zu- stand. Einstufung SAE Öl Dei der SAE-Einstufung werden die Öle anhand der Viskosität identifiziert. Der Code besteht aus zwei Zahlen, die der Umgebungstemperatur entsprechen, bei der der Motor betrieben wird. Die erste Zahl bezieht sich auf die Kaltviskosität für den Wintereinsatz (W), während die zweite Zahl auf die Viskosität bei hohen Temperaturen hinweist. SAE 10W-30 von -25 °C bis +40 °C SAE 10W-40 von -25 °C bis +50 °C SAE 5W-30...
- Seite 53 Wartung 7.1.3 Kühlmittel Das Kühlsystem des Motors wird anfänglich mit OAT-Kühlmittel befüllt: ENI ANTIFREEZE SPEZIAL, ge- mischt zu 50 % mit entmineralisiertem Wasser. Es wird empfohlen, weiterhin dasselbe Kühlmittel zu verwenden. Bei Wechsel des Kühlmitteltyps muss eine gründliche Spülung der Anlage vorgenommen werden. Rückstände von Additiven unterschiedlicher Art, die in den verschiedenen Flüssigkeiten enthalten sind, wür- den bei einer Vermischung gallertartige Substanzen erzeugen, welche die Anlage verstopfen könnten. Eine Mischung aus 50 % entmineralisiertem Wasser und 50 % Ethylenglykol-Kühlmittel mit niedrigem Silikat- gehalt verwenden. Ein von Silikaten, Phosphaten, Nitriten und Aminen freies Kühlmittel verwenden. Folgende Motorkühlmittel auf Ethylenglykolbasis können verwendet werden: - OAT (Organic Acid Tecnology) mit niedrigem Silikatgehalt: ASTM D-3306 D-6210 - HOAT (Hybrid Organic Acid Technology) mit niedrigem Silikatgehalt: ASTM D-3306 D-6210 Wichtig • Kühlmittel OAT und HOAt nicht mischen. • Niemals Kühlmittel für Fahrzeuge verwenden. Diese Kühlmittel enthalten nicht die richtigen Zusatz- stoffe, um schwere Dieselmotoren zu schützen. OAT-Kühlmittel sind bis zu 6 Jahren oder 6000 Betriebsstunden wartungsfrei, sofern das Kühlsystem mit dem gleichen Kühlmittel nachgefüllt wird. Verschiedene Arten von Kühlmittel nicht mischen.
- Seite 54 Wartung 2 - Den Verschluss (3) abnehmen und das Kühlmittel in den Kühler füllen. 3 - Die Flüssigkeit nachfüllen, bis die Leitungen im Inneren des Kühlers um etwa 5 mm bedeckt sind. Hinweis • Den Kühler nicht überfüllen, sondern Platz für die Ausdeh- nung des Kühlmittels lassen. D5265940 4 - Den Verschluss (3) wieder anbringen und fest anziehen. 5 - Nach erfolgtem Nachfüllen den Motor kurz laufen lassen, den Kühlmittelstand nochmals prüfen und ggf. erneut nachfüllen. 6 - Die Tür (2) schließen. 7.1.4 Kontrolle und Reinigung des Motorluftfilters 1 - Die Klappe für den Zugriff auf den Luftfilter des Motors (1) entfernen.
- Seite 55 Wartung Planmäßige Wartung WARNUNG • Größtes Augenmerk auf die Stromerzeugungsaggregate richten, die mit einem automatischen oder ferngesteuerten Auslösesystem ausgestattet sind. Es ist mittels folgender Vorgänge sicherzustellen, dass das Stromerzeugungsaggregat wäh- rend der ordentlichen Wartung oder Reparatur nicht startet: Die Stromversorgung der Kontrollkarte des Generators trennen. ◦...
- Seite 56 Wartung 7.2.2 Planmäßige Wartung der Motoren KOHLER Alle 100 Betriebsstunden • Den Kühlmittelstand überprüfen • Kontrolle des Motorölstands • Kontrolle auf Anwesenheit von Ablagerungen und Wasser Kraftstoff-/Abscheiderfilter • Kontrolle und Reinigung des Luftfilters Alle 250 Betriebsstunden • Kontrolle und Reinigung der Kühlerrippen • Kontrolle der Riemen der Lichtmaschine Alle 500 Betriebsstunden • Kontrolle der Gummimuffen • Kontrolle der Kraftstoffschläuche • Austausch des Luftfilters • Austausch des Riemens der Lichtmaschine 7.2.3 Planmäßige Wartung der Motoren RAYWIN Nach den ersten 50 Betriebsstunden •...
- Seite 57 Wartung Zu treffende Vorsichtsmaßnahmen für die Stromerzeugungsaggre- gate mit automatischem oder ferngesteuertem Auslösesystem • Achten Sie besonders auf Stromerzeugungsaggregate mit automatischem oder ferngesteuertem Auslö- sesystem, wie zum Beispiel: ◦ Aggregate im Notdienst für das Netzwerk. ◦ Aggregate mit automatischer programmierbarer Testfunktion. ◦ Aggregate mit Fernverwaltung über PC, Telefonmodem oder GSM-Modem und andere Kommunikati- onssysteme. ◦ Aggregate mit Funksteuerung. ◦...
- Seite 58 Wartung Jährlich • Die elektrischen Anschlüsse überprüfen und die Steuertafel reinigen. • Das Motoröl wechseln. Lagerung • Die Verkleidungen und alle anderen Teile der Maschine sorgfältig reinigen. • Die Maschine alle 10 Tage für 15-30 Minuten mit Ladung laufen lassen. Auf diese Weise wird sichergestellt, dass der Motor richtig geschmiert wird, die Batterie geladen bleibt und eine eventuelle Blockierung der Einspritzanlage verhindert wird.
- Seite 60 MOSA div. della BCS S.p.A. Viale Europa, 59 20047 Cusago (Milano) Italy Tel.+39 - 0290352.1 Fax +39 - 0290390466 www.mosa.it...
