7 | Rohrinstallation
7.3.4 Vakuumtrocknung durchführen
Referenz für Installateure
42
HINWEIS
Benutzen Sie STETS den empfohlenen Blasenbildungs-Test, den Sie bei Ihrem
Großhändler erhalten können.
Verwenden Sie KEIN Seifenwasser:
▪
Seifenwasser kann dazu führen, dass Komponenten wie Überwurfmutter oder
Absperrventilkappen zerspringen.
▪
Denn Seifenwasser kann Salz enthalten, das Feuchtigkeit aufnimmt, die gefriert,
wenn das Rohr kalt wird.
▪
Seifenwasser enthält Ammoniak, das bei Bördelverbindungen zu Korrosion führen
kann (bei den Berührungspunkten der Überwurfmutter aus Messing mit dem
Kupfer).
1 Das System mit Stickstoffgas füllen bis zu einem Manometerdruck von
mindestens 200 kPa (2 Bar). Es wird empfohlen, einen Druck von 3000 kPa
(30 Bar) herzustellen, um kleine Undichtigkeiten erkennen zu können.
2 Auf Undichtigkeiten prüfen, indem Sie bei allen Rohranschlüssen das mit
Blasenbildung arbeitende Testverfahren durchführen.
3 Gesamten Stickstoff ablassen.
GEFAHR: EXPLOSIONSGEFAHR
NICHT die Absperrventil öffnen, bevor die Vakuumtrocknung abgeschlossen ist.

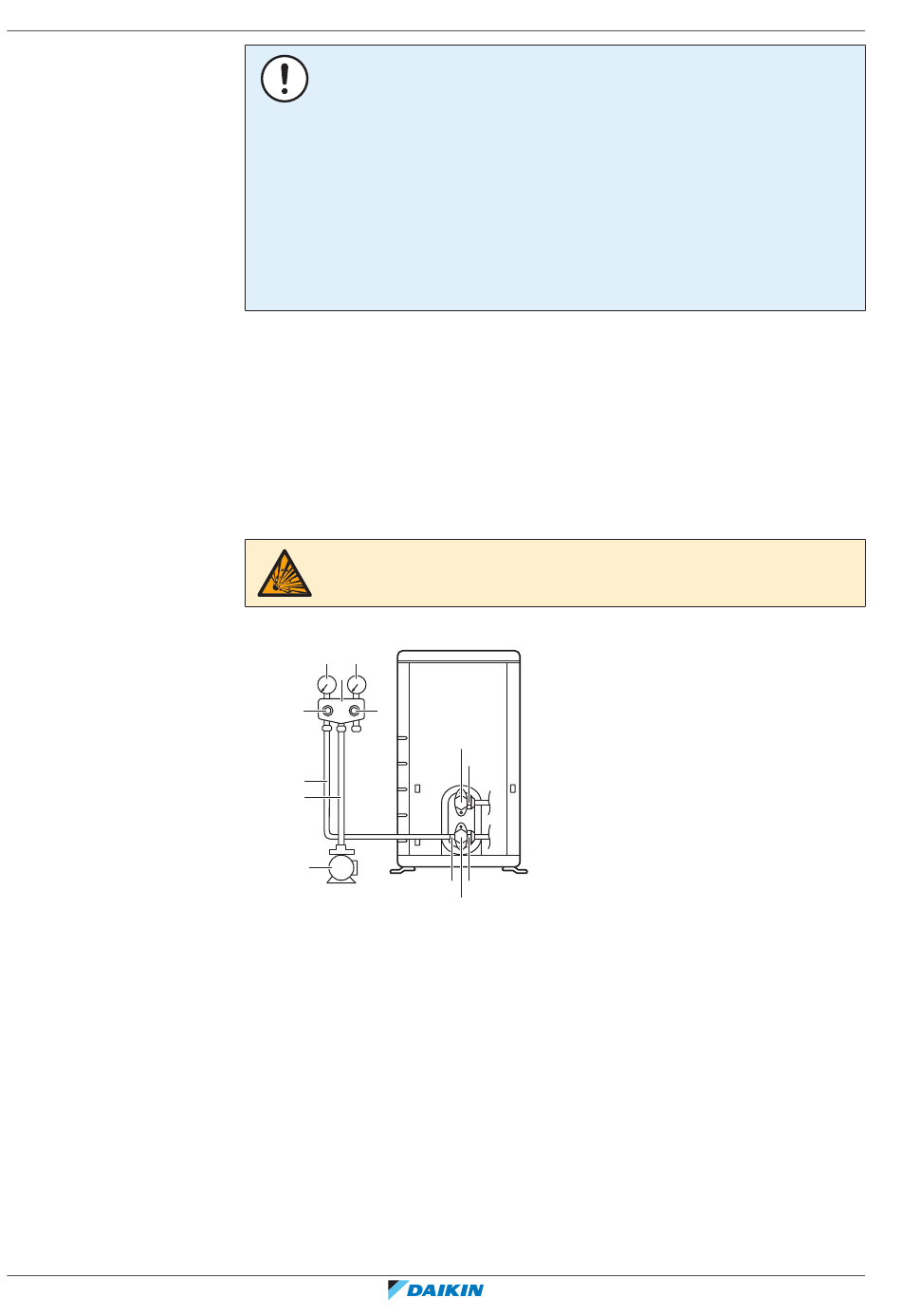

Die Vakuumpumpe und das Sammelrohr wie folgt anschließen:
a c
b
d e
f
f
g
a Niederdruckmesser
b Mehrzweck-Manometer
c Hochdruckmesser
d Niederdruck-Ventil (Lo)
e Hochdruck-Ventil (Hi)
f Füllschläuche
g Vakuumpumpe
h Ventilkappen
i Service-Stutzen
j Gas-Absperrventil
k Flüssigkeits-Absperrventil
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck von −0,1 MPa
(−1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:
h
k
i j
h
