Daikin RXTA30C2V1B Referenz Für Installateure Seite 53

RXTJ-A, RXTA-C, RXTM-A, RXTP-A, ARXTM-A
R32 Split-Baureihen
4P728168-5 – 2024.04
a Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen, kann dies zu einem
Stromschlag oder Ableitstrom führen
3 Den Kabelbinder öffnen.

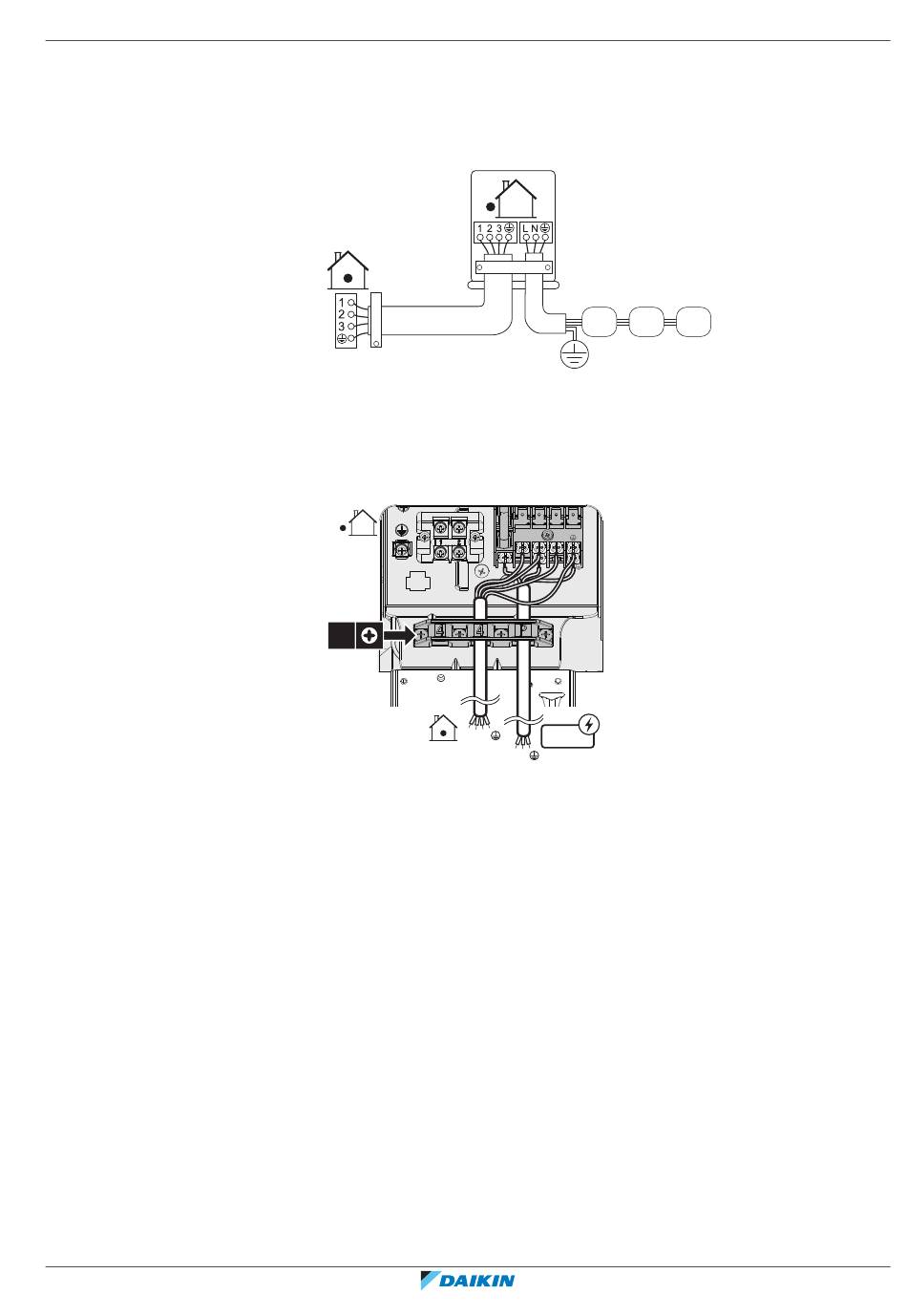

4 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter (bauseitig zu liefernde Sicherung mit dem auf dem Typenschlid
angegebenen Wert)
d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
4×
5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung
eines Kreuzschlitzschraubendrehers.
b c
f
1 2 3
L N
50 Hz
1 2 3
220~240 V
L N
9 Elektroinstallation
|
50 Hz
220-240 V
d e
Referenz für Installateure
53
