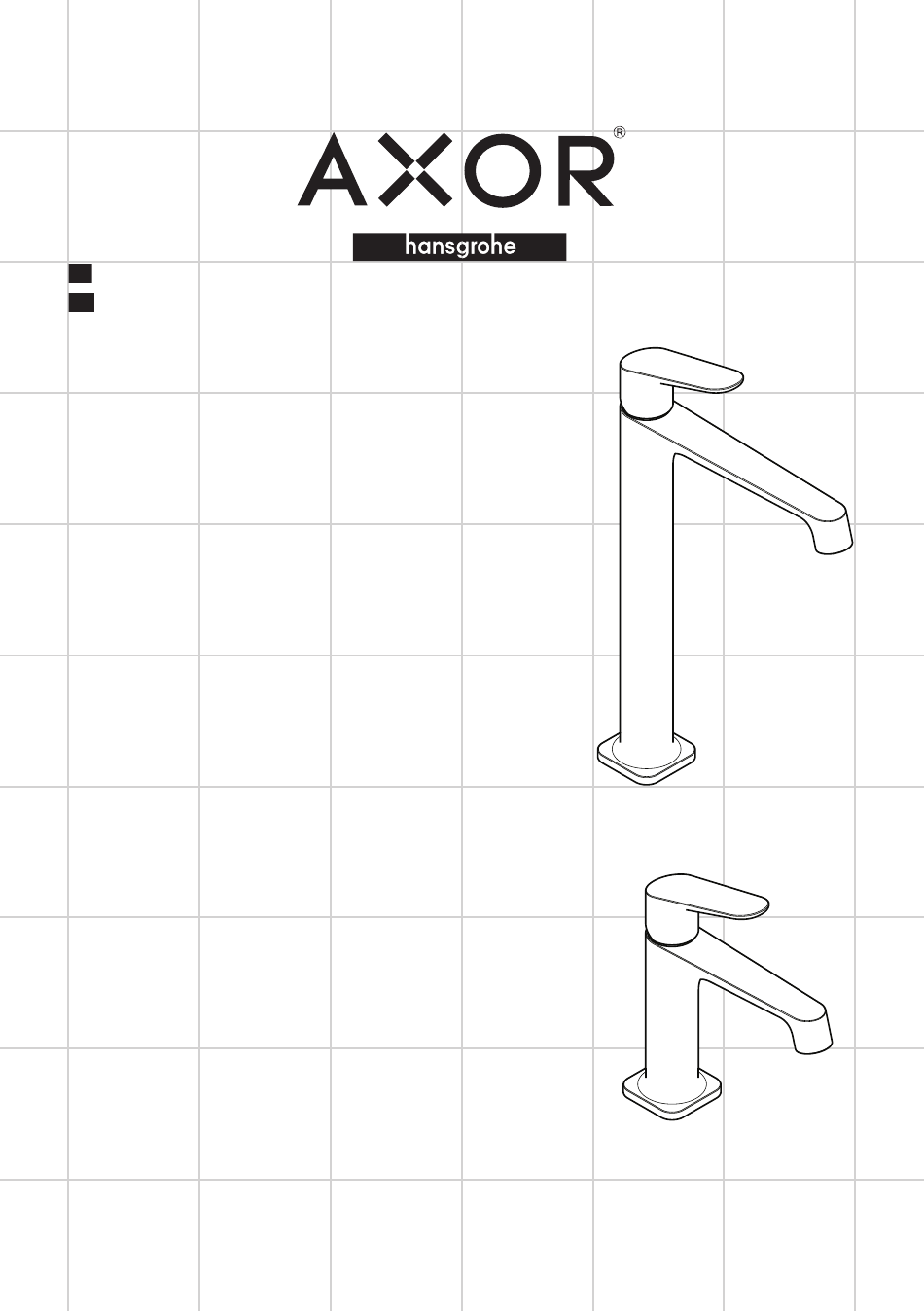

- Seite 1 DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions Citterio M 34120003 Citterio M 34010003...
- Seite 2 Ablaufventil ist nicht zulässig. Sonderzubehör (nicht im Lieferum- • Bei Problemen mit dem Durchlauferhitzer oder wenn fang enthalten) mehr Wasserdurchsatz gewünscht wird, kann der Montageschlüssel #58085000 (siehe Seite EcoSmart® (Durchflussbegrenzer), der hinter dem Luftsprudler sitzt, entfernt werden. Technische Daten Installationskitt (siehe Seite 7) Armatur serienmäßig mit EcoSmart® (Durch- flussbegrenzer) Bedienung (siehe Seite 10) Betriebsdruck: max. 1 MPa Hansgrohe empfiehlt, morgens oder nach Empfohlener Betriebsdruck: 0,1 - 0,5 MPa längeren Stagnationszeiten den ersten hal- Prüfdruck: 1,6 MPa ben Liter nicht als Trinkwasser zu verwenden. (1 MPa = 10 bar = 147 PSI) Heißwassertemperatur: max. 70°C Empfohlene Heißwassertemperatur: 65°C Reinigung (siehe Seite 10) und Thermische Desinfektion: max. 70°C / 4 min beiliegende Broschüre Das Produkt ist ausschließlich für Trinkwasser konzipiert!
- Seite 3 Deutsch Störung Ursache Abhilfe Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen -EcoSmart verschmutzt / defekt - EcoSmart reinigen bzw. austau- ® ® schen Armatur schwergängig - Kartusche defekt - Kartusche austauschen Armatur tropft - Kartusche defekt - Kartusche austauschen Wasseraustritt unter dem Griff - Kartusche defekt - Kartusche austauschen - O-Ring/e defekt - O-Ring/e austauschen Wasseraustritt am Anschlussschlauch - Anschlussschlauch defekt - Anschlussschlauch austauschen - O-Ring am Anschlussschlauch defekt - O-Ring austauschen - Adapter für Kartusche defekt Adapter für Kartusche austauschen -O-Ring vom Adapter für Kartusche - O-Ring austauschen defekt Zu niedere Warmwassertemperatur, - Warmwasserbegrenzung falsch ein- - Warmwasserbegrenzung einstellen kein Kaltwasser gestellt...
- Seite 4 Technical Data special tool #58085000 (see page 6) This mixer series-produced with EcoSmart® (flow limiter) Installation putty (see page 7) Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 - 0,5 MPa Operation (see page 10) Test pressure: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Hansgrohe recommends not to use as drink- Hot water temperature: max. 70°C ing water the first half liter of water drawn Recommended hot water temp.: 65°C in the morning or after a prolonged period Thermal disinfection: max. 70°C / 4 min of non-use. The product is exclusively designed for drinking water! Cleaning (see page 10) and en- closed brochure Assembly see page 6...
- Seite 5 English Fault Cause Remedy Insufficient water - Aerator calcified, dirty - Clean aerator, replace as necessary -EcoSmart dirty or leaking - Clean or exchange EcoSmart ® ® Mixer stiff - Cartridge defective - Exchange cartridge Mixer dripping - Cartridge defective - Exchange cartridge Water escaping bels ow handle - Cartridge defective - Exchange cartridge - O-ring/rings defective - Exchange O-ring/rings Water escaping at the connection - Connection hose defective - Exchange connection hose hoses - O-ring at the connection hose defec- - Exchange O-ring tive. - Exchange adapteur pour cartou- - Adapter for cartridge defective -O ring of adapter for cartridge - Exchange O-ring defective Hot water temperature too low, no - Hot water limiter incorrectly set - Set hot water limiter cold water.
- Seite 6 3 Nm 58085000 SW 24 mm SW 10 mm 8 Nm max. 7 Nm...
- Seite 7 58085000 max. 7 Nm 50 Ncm 50 Ncm > 2 min...
- Seite 8 Citterio M 34120003 Citterio M 34010003 G½ 94139000 94139007 Citterio M 34120003 / 34010003 EcoSmart EcoSmart...
- Seite 9 Justierung 60 °C 0,3 MPa 10 °C SW 3 mm SW 3 mm SW 3 mm 2 Nm...
- Seite 10 schließen / close öffnen / open kalt / cold warm / hot...
- Seite 11 96762000 34093000 98398000 98863000 (23x2) 92527000 98864000 (27x1,5) 98146000 (25x1,5) 97685000 98865000 98398000 98866000 (23x2) 98987000 98749000 98926000 96923000 EcoSmart 97548000 13961000 97443000 (470 mm) 94139000 97489000 (900 mm) 94139007...
