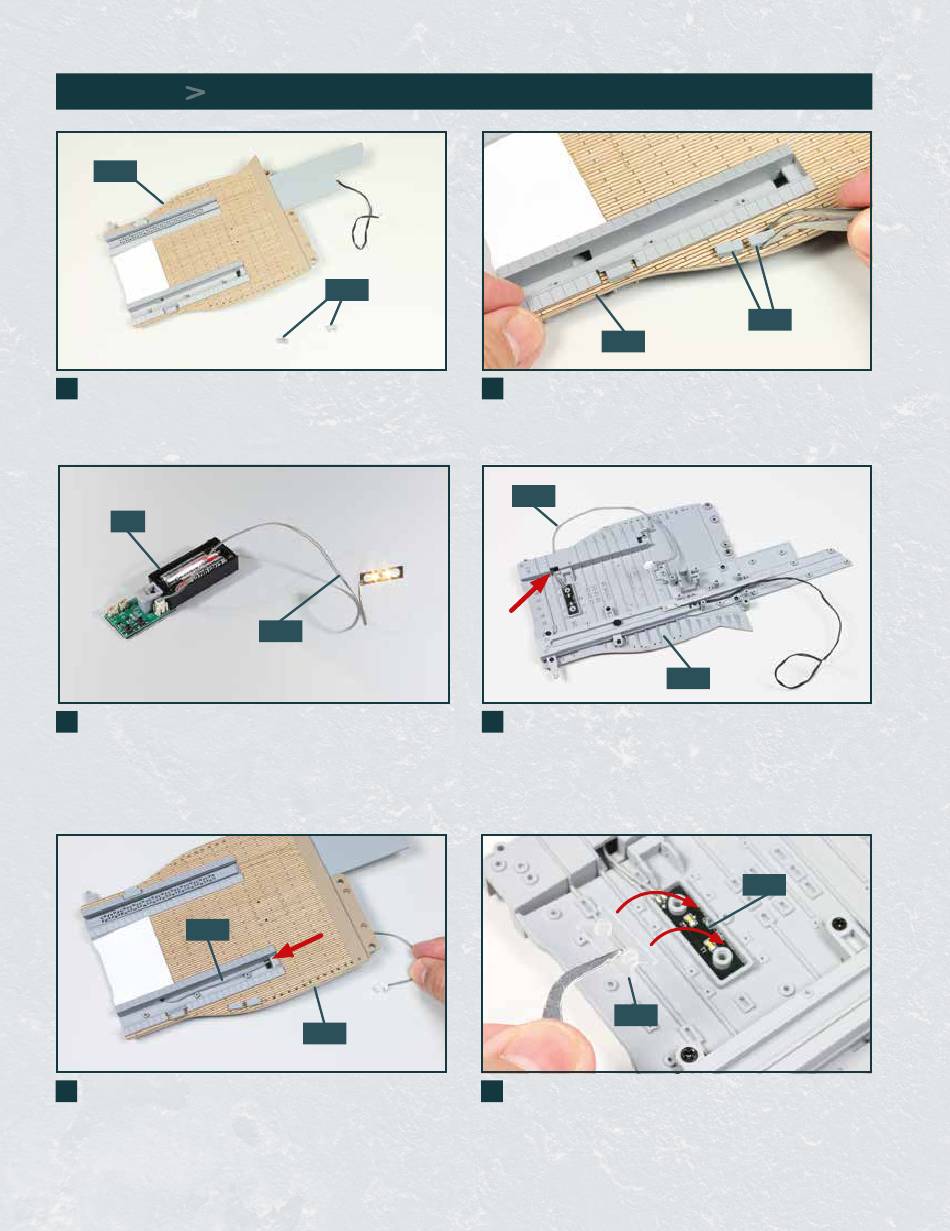

SCHRITT 1
Weiterbau des Flugdecks
21B
1
Legen Sie den vordersten Abschnitt des Flugdecks 21B auf Ihre
Arbeitsplatte. Daneben platzieren Sie die beiden Kisten 22H.
1D
3
Nehmen Sie die Testplatine 1D (mit zwei voll geladenen
AAA-Batterien) und die LED-Platine 22N zur Hand. Fügen Sie
den Stecker am Kabelende von 22N in den Port „LD" der Test-
platine ein: Die beiden LEDs auf der Platine 22N leuchten auf.
22N
5
Drehen Sie die Baugruppe um und halten Sie dabei die
LED-Platine 22N in Position. Führen Sie das Kabel von 22N
durch die Bohrung hinten im Katapultschacht (siehe Pfeil).
22H
22N
21B
21B
2
Versehen Sie die zwei Zapfen der beiden Kisten 22H mit etwas
Sekundenkleber und fügen Sie diese in die Bohrungen auf der
Backbordseite des Flugdecks 21B ein.
22N
4
Trennen Sie den Stecker der LED-Platine 22N wieder von der
Testplatine. Fügen Sie die LED-Platine in die Aussparung auf
der Unterseite des Flugdecks 21B ein. Achten Sie dabei auf
deren Ausrichtung. Führen Sie das Kabel von 22N durch die
Öffnung im Katapultschacht (der Pfeil weist auf die Stelle).
22K
6
Drehen Sie die Baugruppe erneut um. Nehmen Sie die
LED-Abdeckung 22K und setzen Sie sie auf die LED-Platine
22N, wie es die beiden Pfeile andeuten.
4
22H
21B
22N
