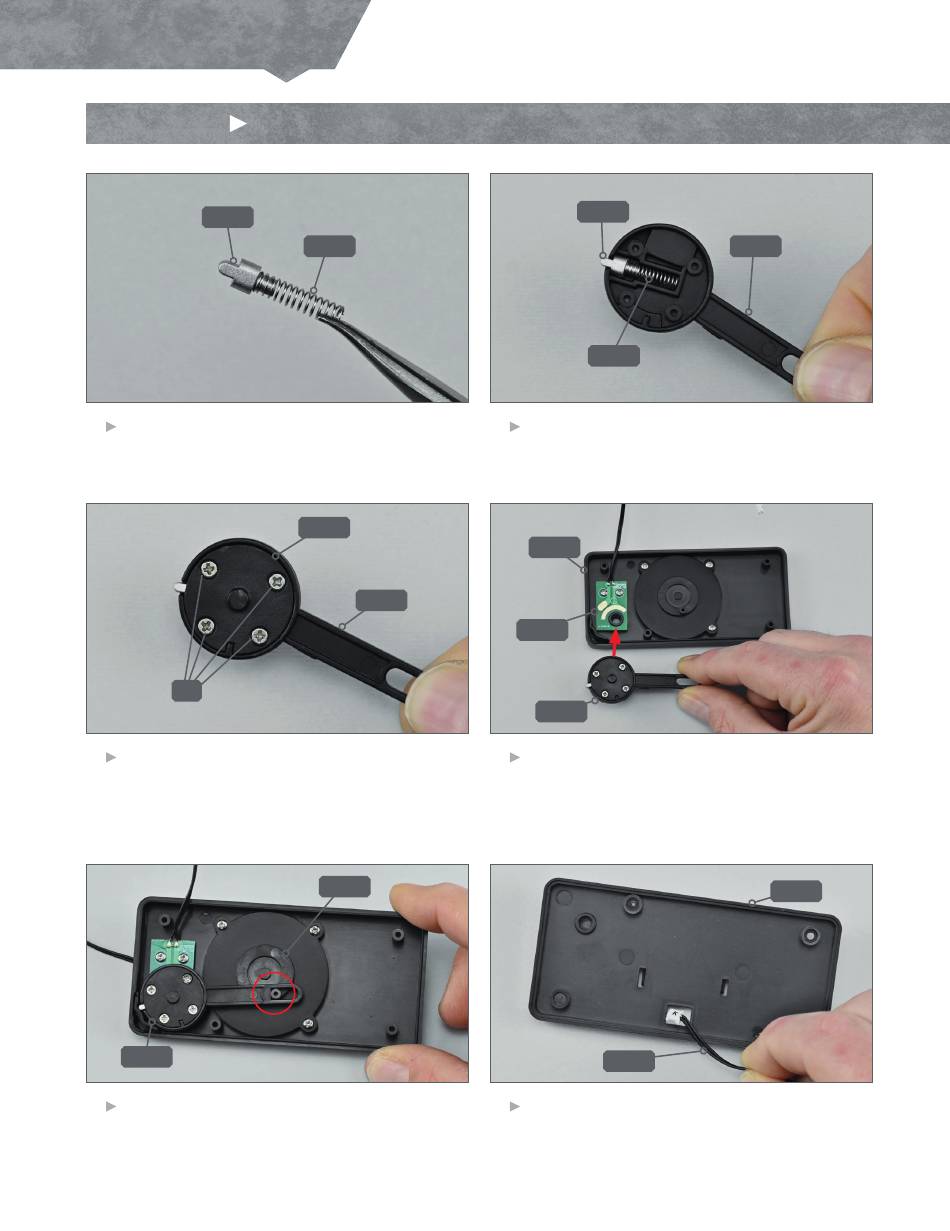

SCHRITT 1 Montage des Drehzahlmessermechanismus
138E
1
Schieben Sie das Ende der Feder 138D über den
zylindrischen Stift des Anschlags 138E.
YP
3
Legen Sie den Deckel 138F auf den Mechanismus
138B und befestigen Sie ihn mit vier Schrauben YP .
138B
5
Passen Sie die Öffnung des Mechanismus 138B an
dem gelochten Stift der Halterung 137D an.
4
138D
138F
138B
137D
138E
138D
2
Führen Sie die Feder 138D in den Schlitz an der
Innenseite des Mechanismus 138B ein. Der Anschlag
138E muss herausragen.
137A
137F
138B
4
Nehmen Sie die Vorderseite der Steuerplatte 137A
zur Hand und bauen Sie den Mechanismus 138B wie
gezeigt ein. Stecken Sie den Stift des Mechanismus
in das Loch der Leiterplatte 137F.
137F
6
Führen Sie den Kabelbolzen der Leiterplatte 137F in
die rechteckige Öffnung auf der Hinterseite der
Steuerplatte 138A ein.
138B
138A
