Dell OptiPlex 7040 Bedienungsanleitung Seite 26

a. Abdeckung
b. Lüfterkanal
c. Frontblende
d. Speichermodul
e. Festplattenbaugruppe
f. Optisches Laufwerk
g. Erweiterungskarte
h. Optionale SSD-Karte
i. SD-Speicherkartenleser
j. VGA-Tochterplatine
k. Kühlkörper
l. Prozessor

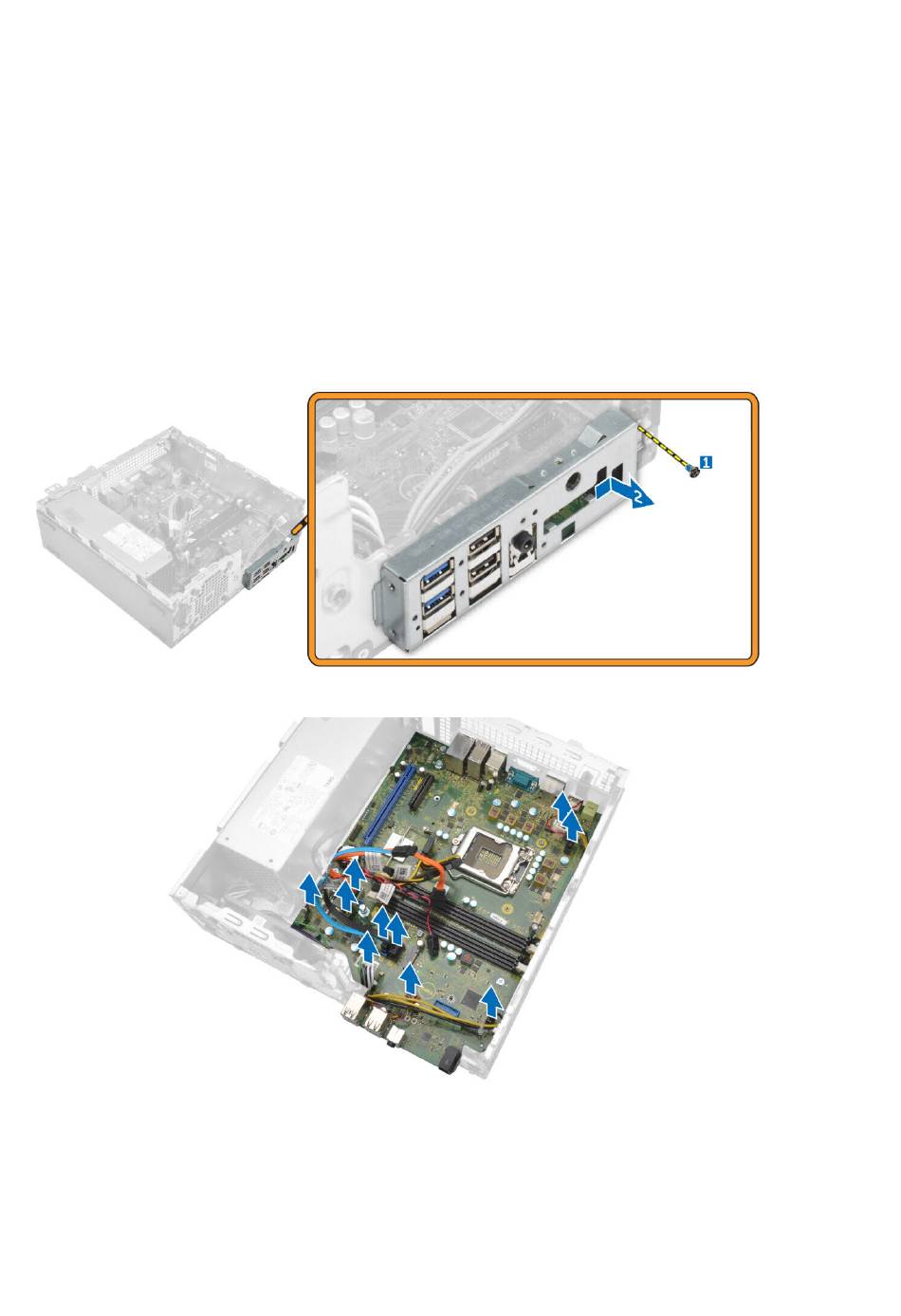

3. So entfernen Sie die E/A-Leiste:
a. Entfernen Sie die Schraube, mit der die E/A-Leiste am Gehäuse befestigt ist [1].
b. Entfernen Sie die E/A-Leiste vom Computer [2].
4. Trennen Sie alle angeschlossenen Kabel von der Systemplatine.
5. So entfernen Sie die Systemplatine:
a. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1].
b. Schieben Sie die Systemplatine zur Vorderseite des Computers und heben Sie sie aus dem Computer heraus [2].
26 Entfernen und Einbauen von Komponenten
