Installieren der VGA-Tochterplatine
Schritte

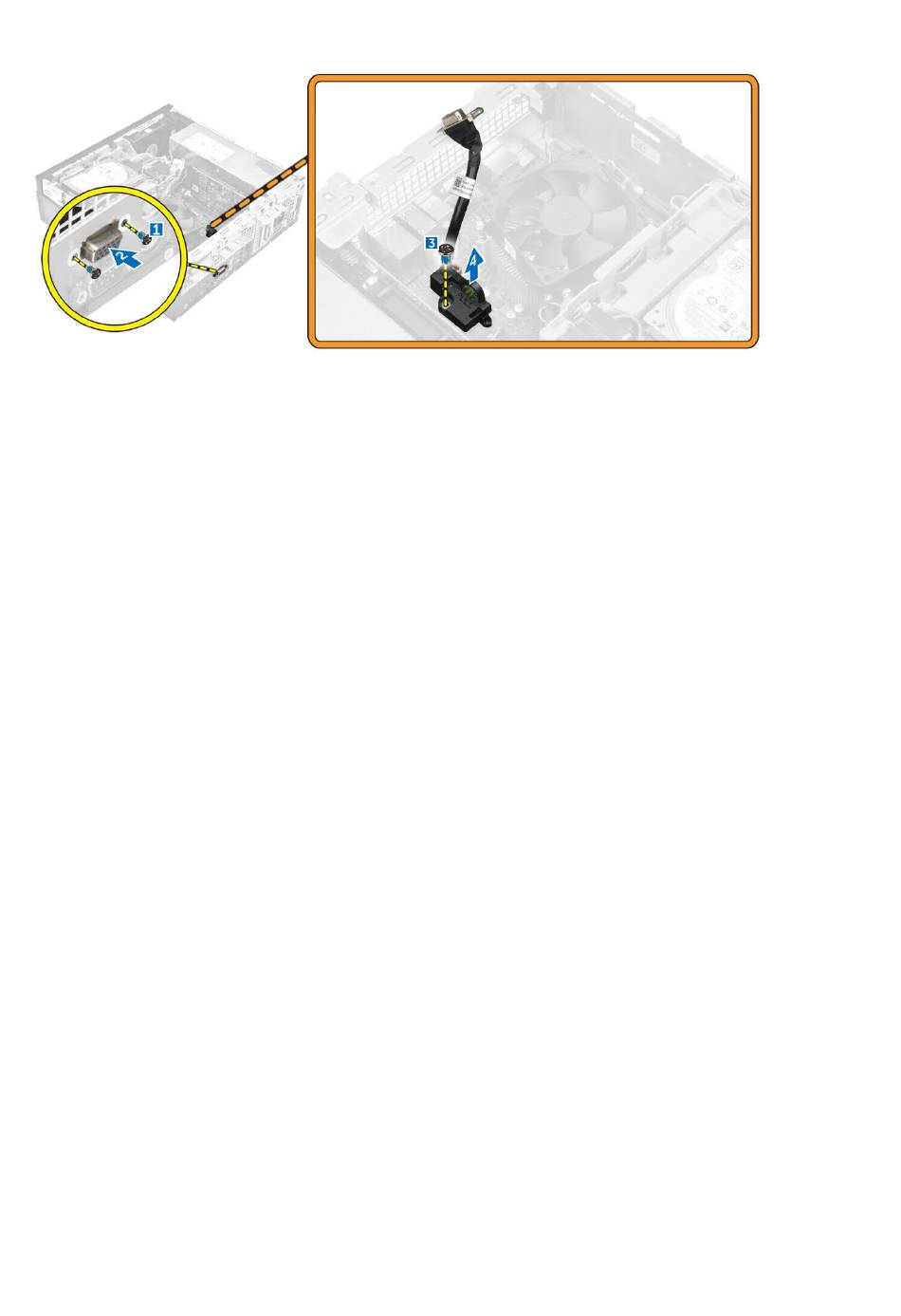

1. Richten Sie die VGA-Tochterplatine mit dem Schraubenhalter auf der Systemplatine aus.
2. Ziehen Sie die Schraube fest, um die VGA-Tochterplatine an der Systemplatine zu befestigen.
3. Setzen Sie den VGA-Anschluss in den Steckplatz auf der Rückseite des Computers ein.
4. Ziehen Sie die Schrauben fest, um den VGA-Anschluss am Computer zu befestigen.
5. Bauen Sie folgende Komponenten ein:
a. Lüfterkanal
b. Abdeckung
6. Folgen Sie den Anweisungen unter
Entfernen des Netzteils
Schritte
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a. Abdeckung
b. Frontblende
c. Festplattenbaugruppe
d. Optisches Laufwerk
e. Lüfterkanal
3. So lösen Sie das Netzteil:
a. Trennen Sie das Stromkabel von der Systemplatine [1] [2].
b. Lösen Sie das Stromkabel aus den Halteklammern auf dem Gehäuse [3] [4].
