2.2 Kommunikation via Modbus RTU

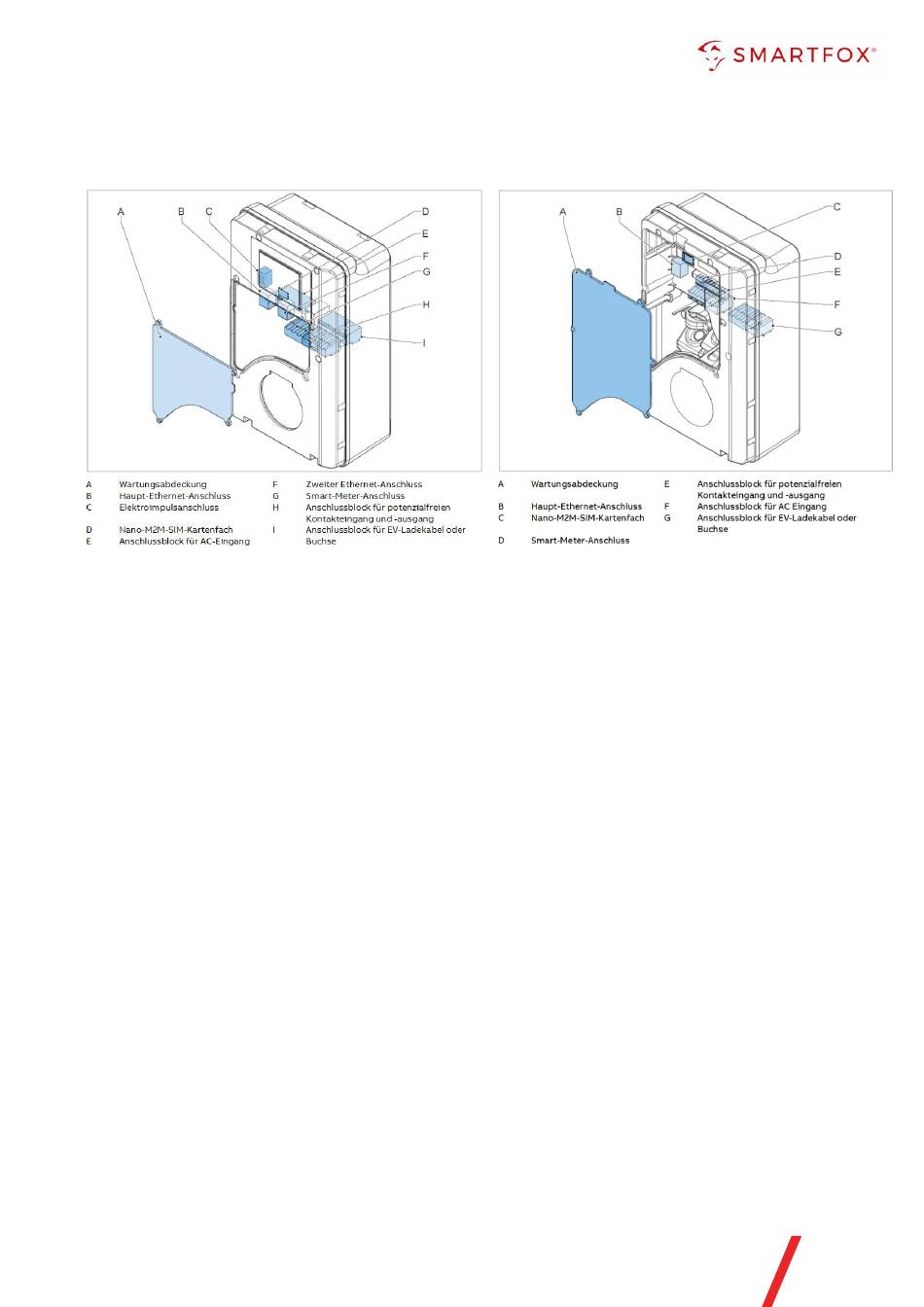

ABB Terra CE-Modell
ABB Terra MID-/PTB-Modell
Die Kommunikation zwischen Wallbox und SMARTFOX via Modbus RTU erfolgt über RS485. Verbinden Sie
dazu die beiden Geräte mittels einer geeigneten Steuerleitung (CAT6a FTP). Verwenden Sie den Anschluss
„Smart-Meter-Anschluss" (G / D).
Das Anschlussbeispiel zeigt den Anschluss am ABB Terra AC MID-Modell mit Display. Die Verbindung zu
anderen ABB Terra Modellen erfolgt nach demselben Prinzip.
Besitzt Ihr Modell 2 Ethernet-Anschlüsse (MID-PTB) können bis zu 5 Wallboxen gleichzeitig ausgelesen
werden. Diese können via „Daisy-Chain-Verfahren" angeschlossen werden. Dabei gilt eine Wallbox als
„Master-Wallbox", an dem der SMARTFOX via RS485 angeschlossen wird. Alle anderen Wallboxen
kommunizieren mit der „Master-Wallbox" über den Haupt- und zweiten Ethernet-Anschluss (B/F). Dabei wird
der zweite Ethernet-Anschluss (F) der ersten Wallbox mit dem Haupt-Ethernet-Anschluss (B) der zweiten
Wallbox verbunden. Dieser Vorgang kann für bis zu 5 Wallboxen wiederholt werden. Der Energiemanager
unterscheidet die Wallboxen anhand der vergebenen Modbus-Adressen (ID).
