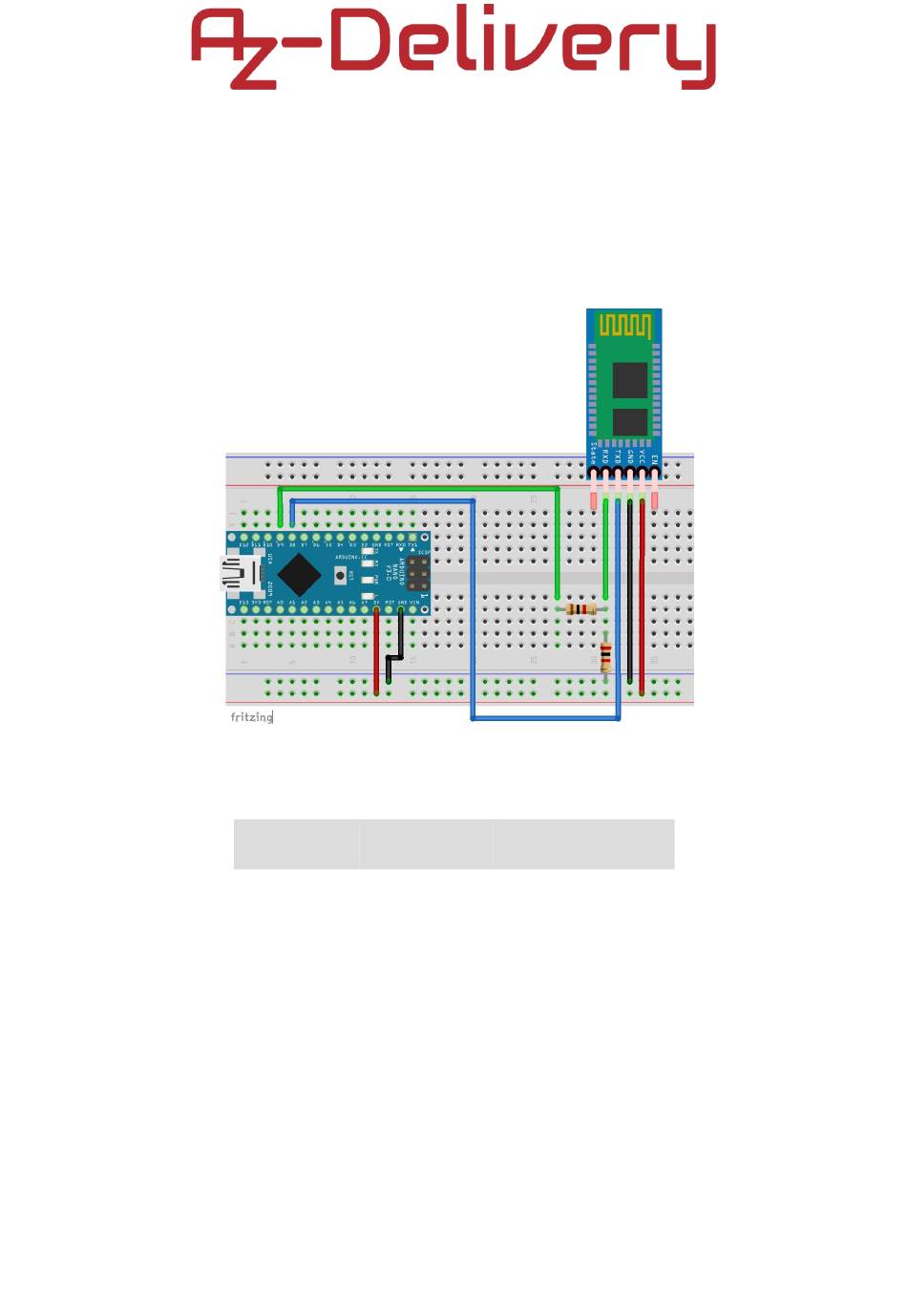

Verbinden Sie das Modul mit Nano wie in der folgenden Abbildung gezeigt:
HC-05 Stift
RXD
TXD
GND
VCC
Wenn das Modul richtig angeschlossen ist, blinkt die LED kontinuierlich
(etwa 5 Mal pro Sekunde). Im AT-Befehlsmodus blinkt die LED nur alle 2
Sekunden für 2 Sekunden.
AT-Modus
Nano-Stift
Farbe der
Verdrahtung
D9
Grüner Draht
D8
Blaues Kabel
GND
Schwarzes
Kabel
5V
Rotes Kabel
- 11 -
