AZ-Delivery KF-301 Bedienungsanleitung
Relais-modul
Verwandte Anleitungen für AZ-Delivery KF-301
Inhaltszusammenfassung für AZ-Delivery KF-301
- Seite 1 Willkommen! Vielen Dank, dass sie sich für unser KF-301 Relais-Modul von AZ-Delivery entschieden haben. In den nachfolgenden Seiten werden wir Ihnen erklären wie Sie das Gerät einrichten und nutzen können. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 chen Sie die Nutzung und suchen Sie gegebenenfalls einen Arzt auf. Achtung: Halten Sie das Produkt außerhalb der Reichweite von Kindern und Haustieren, um versehentlichen Kontakt und Verschlucken von Kleinteilen zu vermeiden. Hinweis: Bewahren Sie das Produkt in einem sicheren, geschlossenen Behälter auf, wenn es nicht verwendet wird. Achtung: Vermeiden Sie den Kontakt des Produkts mit Nahrungsmitteln und Getränken.

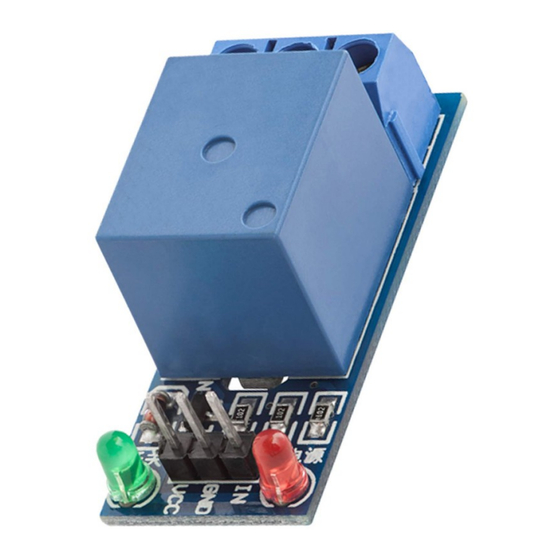

- Seite 4 "AC"-Gerät usw.) von der Mikroelektronik (wie Mikrocontroller, Sensoren usw.) zu trennen. Das KF-301 Relais Modul besteht aus zwei LEDs (rot/grün), drei Widerständen, einem NPN-Transistor, einer Gleichrichterdiode und einem Relais, das bis zu 5A 50V AC or 5A 30V DC verarbeiten kann.
-
Seite 5: Technische Daten
Technische Daten Maximum AC: 5A 50V Maximum DC: 5A 30V Contact Type: Both: Normally Closed – NC, Normally Opened - NO Dimensions: 16 x 41mm [0.6 x 1.6in] Im Inneren des Relais befindet sich ein mechanischer Schalter (drei gelbe Metallstäbe, von denen der Mittige zur Seite gebogen, sowie beweglich ist), der durch das zweite Element des Elektromagneten (gelber Zylinder) gesteuert wird, wie auf dem Bild unten dargestellt: Im nicht aktiven Zustand befindet sich der Schalter im AUS-Zustand, der... -
Seite 6: Wie Man Die Arduino-Ide Einrichtet
Wie man die Arduino-IDE einrichtet Falls Sie die Arduino IDE noch nicht installiert haben, können Sie dies wie folgt tun. Gehen Sie zu: https://www.arduino.cc/en/Main/Software laden Sie die Installationsdatei für Ihre Betriebssystemplattform herunter. Für Benutzer: Doppelklicken Sie auf die heruntergeladene .exe- Windows Datei und folgen Sie den Anweisungen im Installationsfenster. - Seite 7 Für Linux Benutzer, laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die extrahiert werden muss. Wenn sie extrahiert ist, gehen Sie in das extrahierte Verzeichnis und öffnen Sie das Terminal in diesem Verzeichnis. Zwei .sh Skripte müssen ausgeführt werden, das erste namens arduino-linux-setup.sh und das zweite heißt install.sh.
- Seite 8 Zunächst ist zu prüfen, ob Ihr PC ein Atmega328p-Board erkennen kann. Öffnen Sie die frisch installierte Arduino-IDE, und gehen Sie zu: Tools > Board > {your board name here} {your board name here} sollte der Arduino/Genuino Uno sein, wie es auf dem folgenden Bild zu sehen kann:...
- Seite 9 Der Port, an den das Atmega328p-Board angeschlossen ist, muss ausgewählt werden. Gehe zu: Tools > Port > {port name goes here} und wenn das Atmega328p-Board an den USB-Port angeschlossen ist, sollten mehrere Portnamen vorhanden sein. Da die Arduino-IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux Benutzer, ist zum Beispiel der Portname /dev/ttyUSBx, wobei x für eine ganze Zahl zwischen 0 und 9 steht.
-
Seite 10: Verbindung Des Moduls Mit Dem Atmega328P
Verbindung des Moduls mit dem Atmega328p Verbinden Sie das KF-301 Relais Modul mit dem Atmega328p, wie unten abgebildet: Modul Pin > Mc Pin > D2 Blauer Draht > GND Schwarzer Draht > 5V Roter Draht... -
Seite 11: Sketch-Beispiel
Sketch-Beispiel: void setup() { pinMode(2, OUTPUT); void loop() { digitalWrite(2, HIGH); delay(1000); digitalWrite(2, LOW); delay(1000); Wenn Sie die Skizze in das Atmega328p hochladen, sollten Sie Klicks von den Relais hören. Wenn das Relais seinen Zustand von aktiv auf Ruhe und umgekehrt ändert, hören Sie Schalt-Klicks. -
Seite 12: Wie Man Den Raspberry Pi Und Python Einrichtet
Wie man den Raspberry Pi und Python einrichtet Für den Raspberry Pi muss zuerst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass es im Headless-Modus verwendet werden kann. ermöglicht eine Headless-Modus Fernverbindung zum Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur erforderlich ist. -
Seite 13: Verbindung Des Moduls Mit Dem Raspberry Pi
Verbindung des Moduls mit dem Raspberry Pi Verbinden Sie das KF-301 Relais Modul mit dem Raspberry Pi, wie unten abgebildet: Modul Pin > Raspberry Pi Pin > 5V [pin 2] Roter Draht > GND [pin 6] Schwarzer Draht > GPIO4... - Seite 14 Python-Skript: import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) Relay_PIN GPIO.setup(Relay_PIN, GPIO.OUT) print('[press ctrl+c to end the script]') try: # Main program loop while True: GPIO.output(Relay_PIN, GPIO.HIGH) print('Normally opened pin is HIGH') sleep(1) # Waitmode for 1 second GPIO.output(Relay_PIN, GPIO.LOW) print('Normally opened pin is LOW') sleep(1)
- Seite 15 Speichern Sie das Skript unter dem Namen Relays.py. Um das Skript auszuführen, öffnen Sie das Terminal in dem Verzeichnis, in dem das Skript gespeichert wurde, und führen Sie den folgenden Befehl aus: python3 Relays.py Die Ausgabe sollte wie folgt aussehen: Um das Skript zu stoppen, drücken Sie 'Strg + C' auf der Tastatur.
- Seite 16 Internet unzählige Möglichkeiten, sich Sachen Mikroelektronik weiterzubilden. Falls Sie nach weiteren Hochwertige Mikroelektronik und Zubehör, sind Sie bei der AZ-Delivery Vertriebs GmbH goldrichtig. Wir bieten Ihnen zahlreiche Anwendungsbeispiele, ausführliche Installationsanleitungen, Ebooks, Bibliotheken und natürlich die Unterstützung unserer technischen Experten. https://az-delivery.de Viel Spaß!
