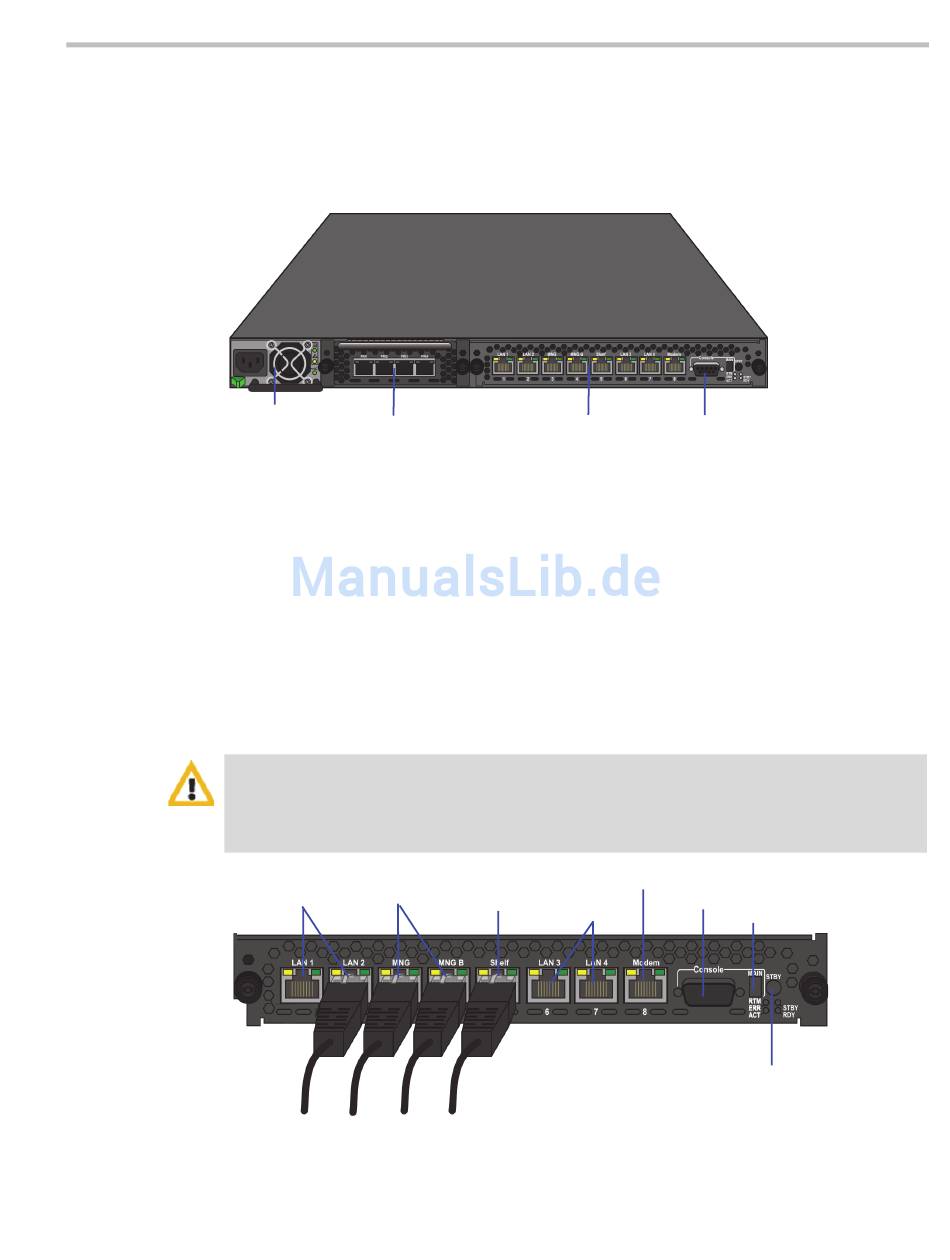

RMX 1500 Rückplatte
Die RMX 1500 Rückplatte enthält den RTM IP 1500 und optional den RTM ISDN 1500.
Außerdem beherbergt die Rückplatte die Stromversorgung mit Ventilator und
Wechselstromeingang sowie eine serielle Schnittstelle.
Stromversorgung
mit eingebautem

RTM IP 1500

Diese Karte enthält einen Ethernet-Switch, der das Netzwerk des Systems verwaltet, Daten
zwischen den Karten und den Komponenten des Systems leitet und die Konnektivität zu
den externen IP-Netzwerken liefert. Sie verwaltet und überwacht die Systemventilatoren
und reguliert die Stromversorgung.
Zu den RTM IP 1500-Anschlüssen gehören:
•
•
•
•
•
LAN 1*, LAN 3, LAN 4 und Modem-Anschlüsse sollen nicht verwendet werden und die
Plastikabdeckung dieser Anschlüsse sollten nicht entfernt werden.
*Bei Konfigurationen mit mehreren Netzen und LAN-Redundanz wird der LAN 1-Anschluss genutzt.
Weitere Informationen finden Sie im RMX 1500/2000/4000 Administrator's Guide, Multiple Services
and LAN Redundancy.
Anschlüsse
Abbildung 1-8
Polycom, Inc.
RTM ISDN
1500
Ventilator
2 Signalisierungs- und Medienanschlüsse
2 Ethernet Verwaltungsanschlüsse
Shelf (Manager)-Anschluss
Modem
1 serieller Anschluss
Signalisierungs- und
LAN 1-2
Verwaltungsanschlüsse
RMX 1500Layout der RTM IP-Rückplatte
RTM IP 1500
Modemanschluss
Shelf-
Anschluss
n.v.
LAN 3, LAN 4 und die seriellen
Anschlüsse sind nur für das
Debuggen und nicht für die
Verwendung durch den Kunden
vorgesehen
Kapitel 1-Hardwarebeschreibung
Serieller
Steckplatz
Serielle
RS-232
Schnittstelle
Hauptschalter
Standby-Taste
1-17
