— Verwenden Sie die Gestellabstandshalter (Element-Nr. 3), um die Position des
Gestells am Pfosten vorzugeben. Stellen Sie dabei sicher, dass die quadratischen
Noppen des Abstandshalters in die quadratischen/runden Bohrungen am
Gestellpfosten passen. Markieren Sie die Position des Abstandshalters am
Gestellpfosten. Wiederholen: diesen Vorgang für die übrigen 3 vertikalen Pfosten.
Damit wird sichergestellt, dass das System horizontal positioniert werden kann.

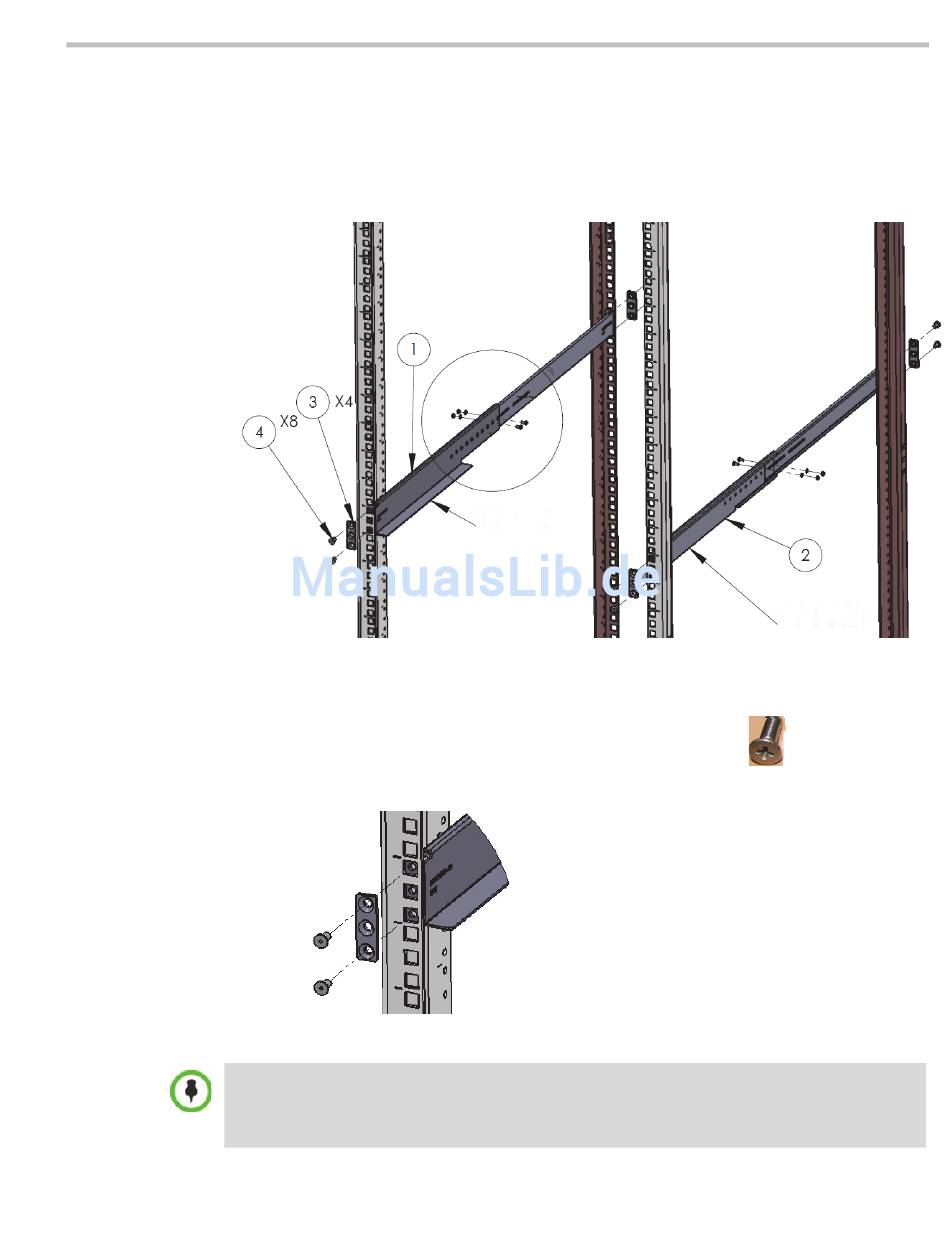

Abbildung 1-1 Vorderansicht des RMX Laufleisten-Satzes
Positionieren Sie den Gestellabstandshalter (Element-Nr. 3) auf den markierten
Gestellpfosten zusammen mit der linken Gestelllaufleiste (Element-Nr. 1, das mit LEFT
beschriftet ist) und ziehen Sie die Flachkopfschrauben 3*10mm
wie in Abbildung 1-2 gezeigt an.
RMX 1500
Abbildung 1-2 Detail des vorderen Gestellabstandshalter-Satzes für den
Auf dem RMX 1500/4000 muss die mittlere Öffnung am Gestellabstandshalter freigelassen
werden. Sie wird benötigt, um den RMX am Gestellpfosten zu befestigen. Siehe Abbildung 1-2.
Auf dem RMX 2000 muss die obere Öffnung am Gestellabstandshalter freigelassen werden. Sie
wird benötigt, um den RMX am Gestellpfosten zu befestigen. Siehe Abbildung 1-2.
