PRODUKTBESCHREIBUNG
INHALT DES KARTONS
Nehmen Sie das Produkt und das Zubehör aus
der Verpackung und stellen Sie sicher, dass
alle Artikel vorhanden sind. Überprüfen Sie
anschließend das Produkt, um sicherzustellen,
dass es während des Transports keinen
Bruch oder Schaden erlitten hat. Entsorgen
Sie das Verpackungsmaterial erst, wenn
Sie das Produkt sorgfältig geprüft und
zufriedenstellend verwendet haben.
ACHTUNG: Wenn ein Teil fehlt oder
beschädigt ist, wenden Sie sich an den
offiziellen technischen Kundendienst.
Verwenden
Sie dieses Produkt nicht, ohne das Teil
auszutauschen. Die Verwendung dieses
Produkts mit beschädigten oder fehlenden
Teilen kann zu schweren Verletzungen des
Bedieners führen.
Die Box enthält folgende Elemente:
•
Räder x2
•
x2-Achse
•
Sicherheitsnadel x2
•
Hochdruckschlauch x1
•
Manuelle Spritzpistole x1
•
Sprühlanze x1
•
Hochdruckdüse x3
•
Niederdruckdüse (schwarz) x1
•
Trageständer x1
•
Füllschlauch mit Trichter x1
•
Düsenreinigungsnadel x1
•
Zündkerzenschlüssel x1
•
Schnellverbindungsadapter x1
•
Schlauchanschlussadapter x1
•
Montagematerial x1
•
Schraubendreher x1
•
Turbodüse x1
A
B
C
D
E
F
G
H
I
J
M
N
K
L

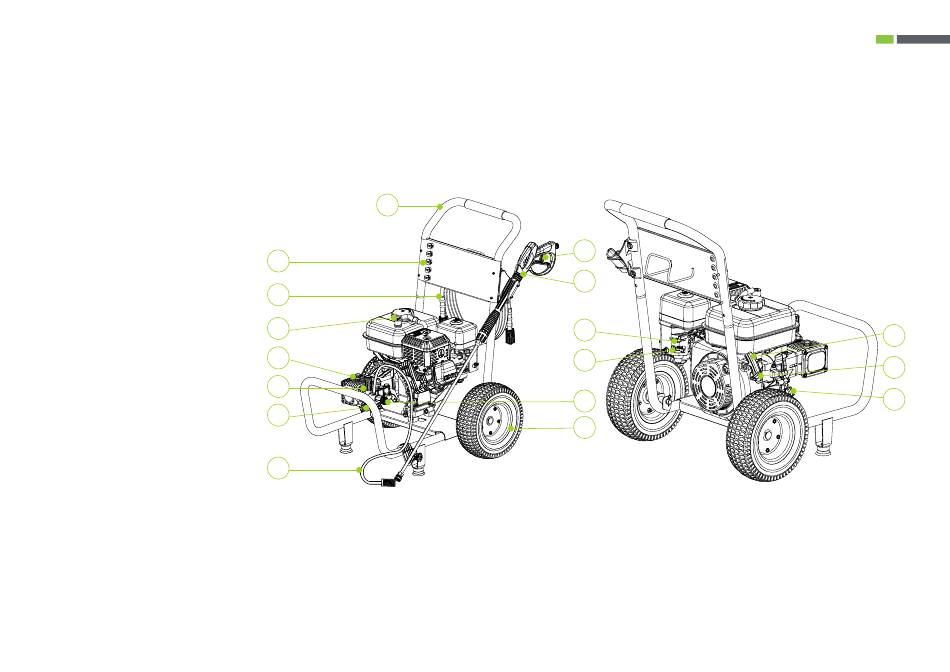

BESTANDTEILE
A - Oberer Griff
B - Düsen
C - Hochdruckschlauch
D - Kraftstofftank und Deckel
E - Transportdeckel
F - Einstellung des Entladers
G - Wasserzulauf
H - Siphonrohr mit Filter
I - Verriegelungsabzug
90
DE - JET380X
O
P
Q
J - Spritzpistole
K - Hochdruckschlauchausgang
L - Bereifung
M - Choke
N - Kraftstoffventilhebel
O - Zugseil
P - Ein/Aus-Schalter
Q - Öleinfüllstutzen und Peilstab
