4

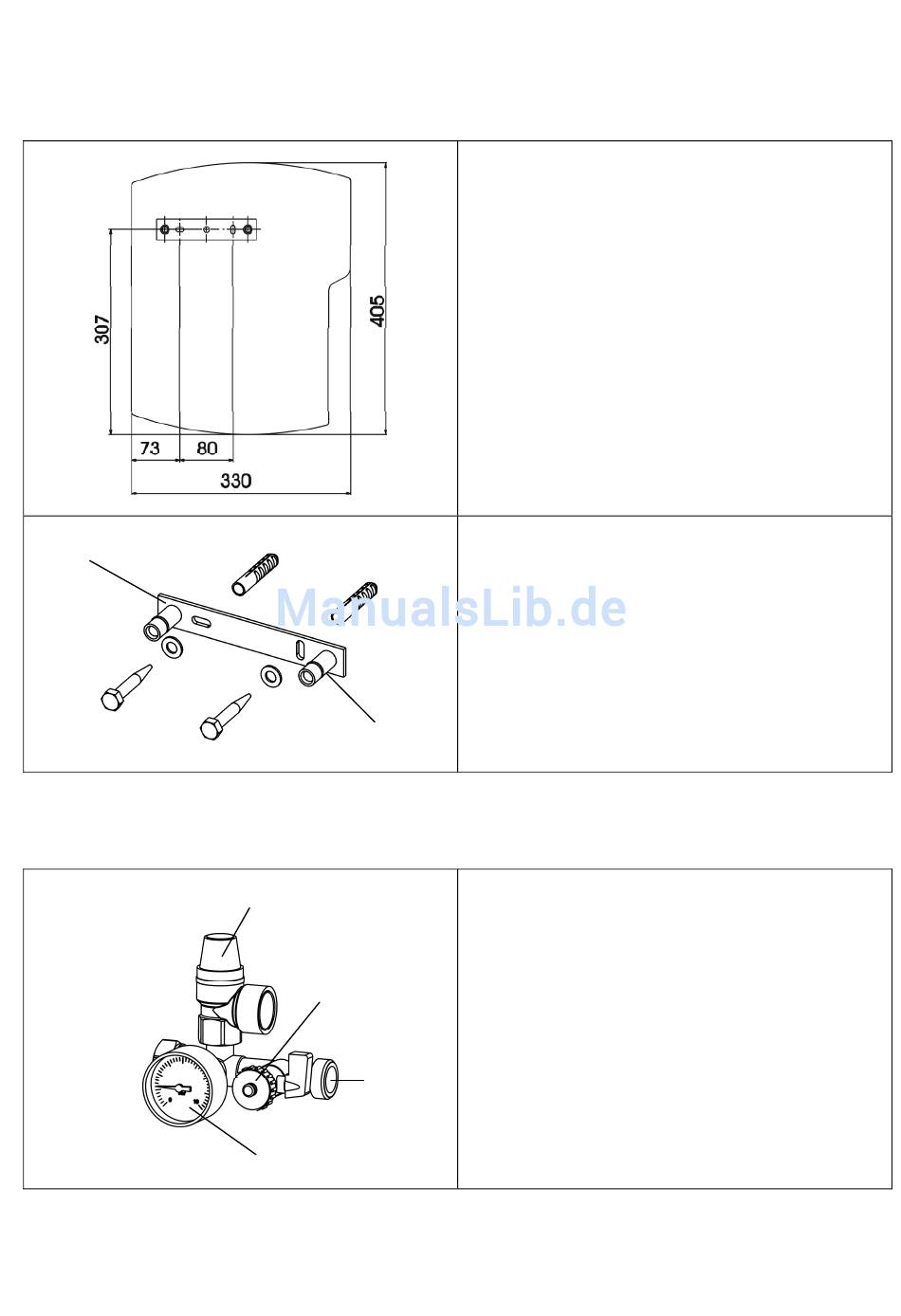

M o n t a g e
4.1
Wandmontage
14
4.2
Montage Sicherheitsgruppe /
Anschluss für Membranausdehnungsgefäß
Art.-Nr. 677.13.56.00
11
3
4
5
6
Sicherungsfedern [11] herausziehen.
Vorlauf- und Rücklaufstrang anheben und aus
dem Montagewinkel [14] herausziehen.
Hintere Dämmschale abnehmen.
Befestigungspunkte des Montagewinkels [14] an
der Wand anzeichnen und zwei Löcher ø10 mm
bohren.
Dübel setzen und Montagewinkel [14] mit den
Schrauben und Unterlegscheiben festschrauben.
Montagewinkel [14] waagerecht ausrichten.
Hintere Dämmschale auf Montagewinkel [14] auf-
schieben.
Vorlauf- und Rücklaufstrang in Montagewinkel
einsetzen und mit Sicherungsfedern [11] sichern.
Am Rücklauf-Kugelhahn ist die Solar-
Sicherheitseinheit mit
- Solar-Sicherheitsventil [3],
- Anschluss für Membranausdehnungsgefäß [5],
- KFE-Hahn [4],
- Manometer [6],
montiert.
Achtung!
Das am Sicherheitsventil austretende Wärme-
trägermedium über eine geeignete Leitung in
ein Auffanggefäß abführen.
