8.1
Kontrollspülung
Schritt 1
Schritt 2
8.2
Service / Pumpenwechsel
Service /Pumpenwechsel
Art.-Nr. 677.13.56.00

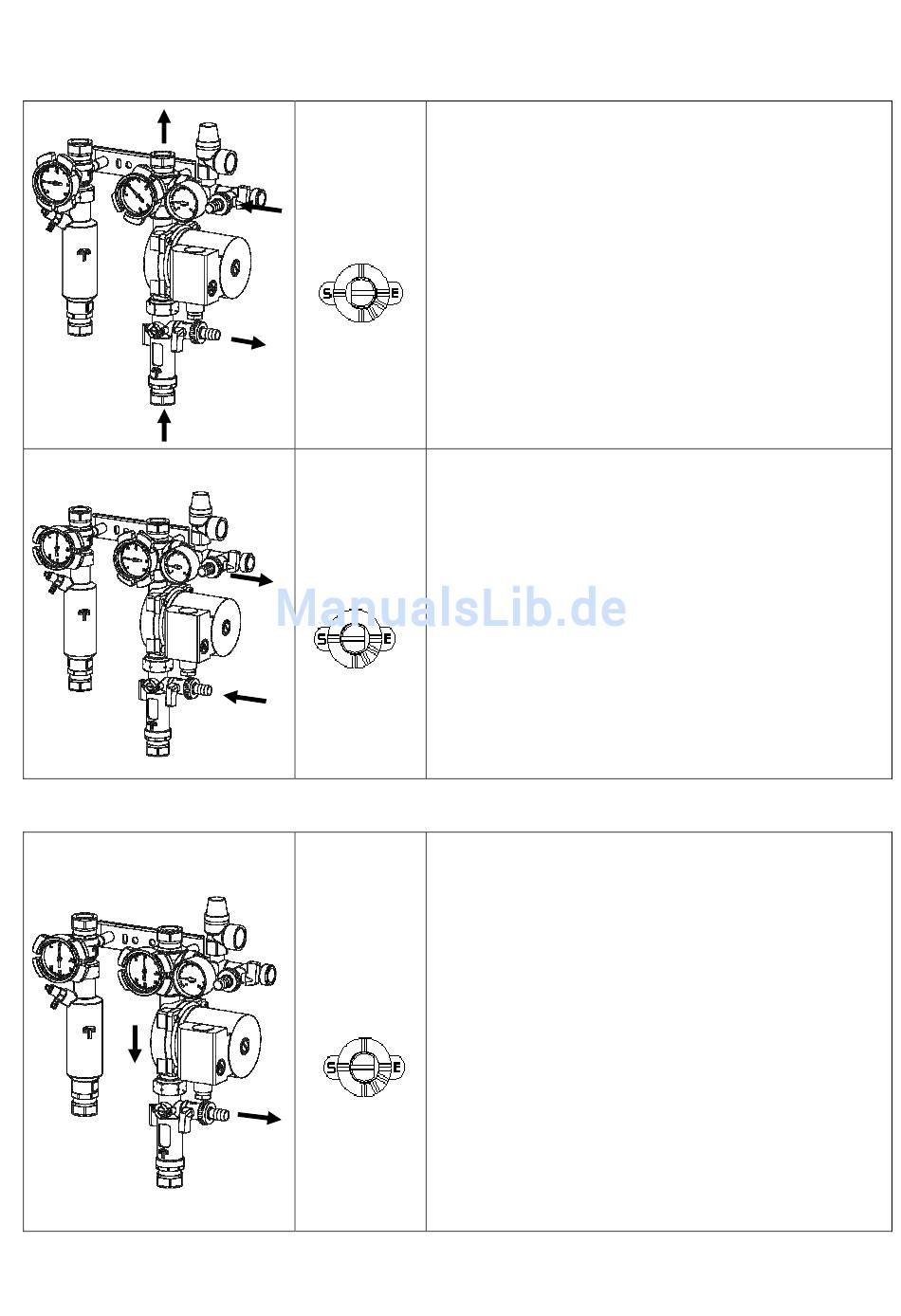

Spindel [B] in Stellung „S" drehen.
Der Schlitz steht waagerecht, Abflachung nach links.
Vorlaufkugelhahn [1] in Betriebsstellung, Rücklaufku-
gelhahn [2] in 45° Stellung.
Befüllschlauch am KFE-Hahn [4a] anschließen.
Entleerschlauch am KFE-Hahn [4b] anschließen.
Die KFE-Hähne öffnen und die Kontrollspülung wie
dargestellt durchführen.
Die KFE-Hähne nach dem Spülvorgang wieder ab-
sperren.
Spindel [B] des Durchflussanzeigers in Stellung „E"
drehen.
Der Schlitz steht waagerecht, Abflachung nach rechts.
Vorlaufkugelhahn [1] absperren, Rücklaufkugelhahn
[2] in Betriebsstellung.
Entleerschlauch am KFE-Hahn [4a] anschließen.
Befüllschlauch am KFE-Hahn [4b] anschließen.
Die KFE-Hähne [4a, 4b] öffnen und die Kontrollspü-
lung wie dargestellt durchführen.
Anschließend die KFE-Hähne [4a, 4b] wieder absper-
ren.
Rücklaufkugelhahn [2] schließen.
Spindel [B] in Stellung „E" drehen.
Der Schlitz steht waagerecht, Abflachung nach rechts.
KFE-Hahn [4a] geschlossen, KFE-Hahn [4b] öffnen.
Das Wärmeträgermedium in der Pumpe kann abge-
lassen werden.
