Serie

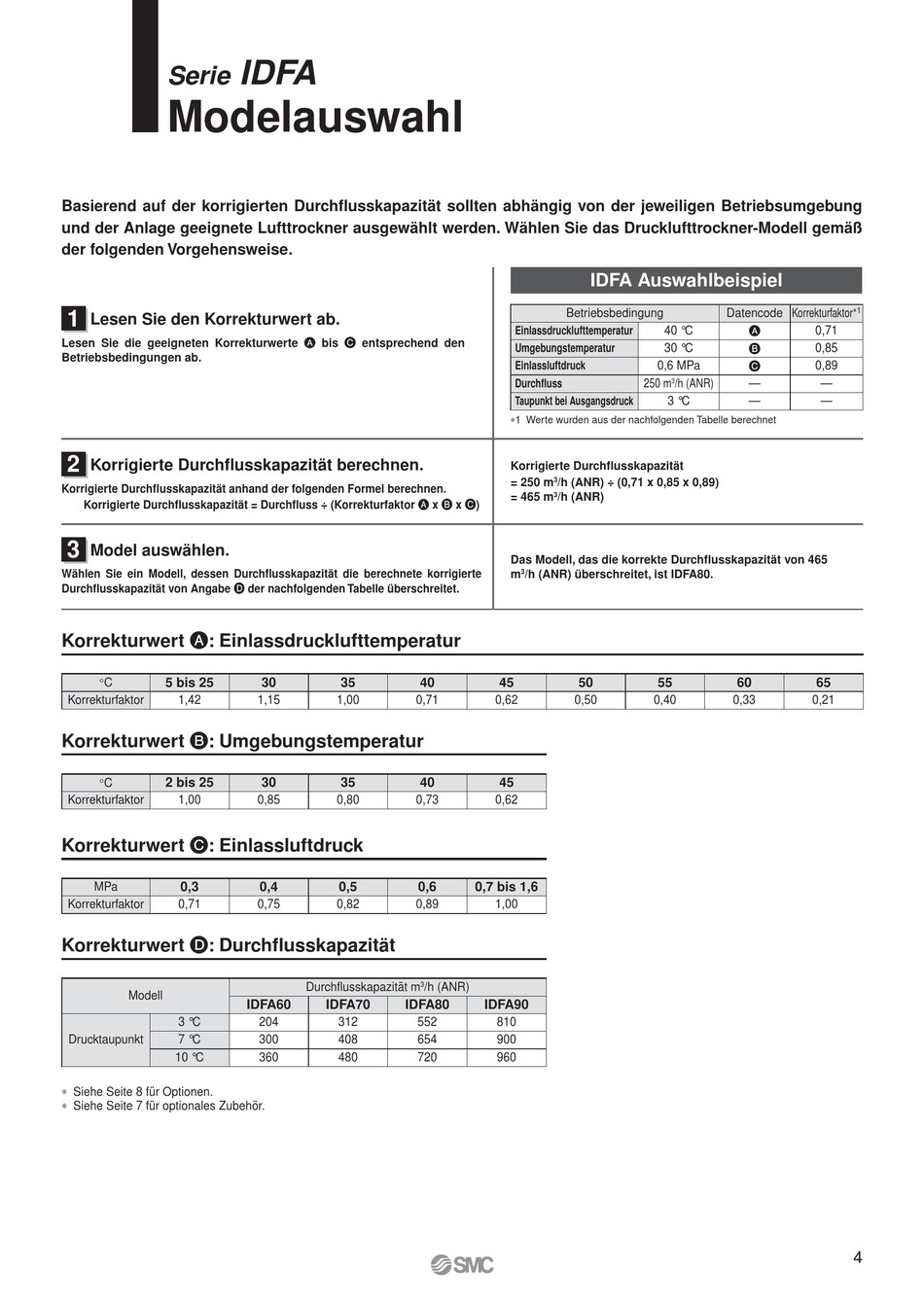

Modelauswahl
Basierend auf der korrigierten Durchfl usskapazität sollten abhängig von der jeweiligen Betriebsumgebung
und der Anlage geeignete Lufttrockner ausgewählt werden. Wählen Sie das Drucklufttrockner-Modell gemäß
der folgenden Vorgehensweise.
1
Lesen Sie den Korrekturwert ab.
Lesen Sie die geeigneten Korrekturwerte A bis C entsprechend den
Betriebsbedingungen ab.
2
Korrigierte Durchfl usskapazität berechnen.
Korrigierte Durchfl usskapazität anhand der folgenden Formel berechnen.
Korrigierte Durchfl usskapazität = Durchfl uss ÷ (Korrekturfaktor A x B x C)
3
Model auswählen.
Wählen Sie ein Modell, dessen Durchfl usskapazität die berechnete korrigierte
Durchfl usskapazität von Angabe D der nachfolgenden Tabelle überschreitet.
Korrekturwert A: Einlassdrucklufttemperatur
°C
5 bis 25
Korrekturfaktor
1,42
Korrekturwert B: Umgebungstemperatur
°C
2 bis 25
Korrekturfaktor
1,00
Korrekturwert C: Einlassluftdruck
0,3
MPa
Korrekturfaktor
0,71
Korrekturwert D: Durchfl usskapazität
Modell
3 °C
Drucktaupunkt
7 °C
10 °C
∗ Siehe Seite 8 für Optionen.
∗ Siehe Seite 7 für optionales Zubehör.
IDFA
30
35
1,15
1,00
30
35
0,85
0,80
0,4
0,5
0,75
0,82
Durchfl usskapazität m
IDFA60
IDFA70
IDFA80
204
312
300
408
360
480
IDFA Auswahlbeispiel
Betriebsbedingung
Einlassdrucklufttemperatur
Umgebungstemperatur
Einlassluftdruck
Durchfluss
Taupunkt bei Ausgangsdruck
∗1 Werte wurden aus der nachfolgenden Tabelle berechnet
Korrigierte Durchfl usskapazität
= 250 m
3
/h (ANR) ÷ (0,71 x 0,85 x 0,89)
= 465 m
3
/h (ANR)
Das Modell, das die korrekte Durchfl usskapazität von 465
3
m
/h (ANR) überschreitet, ist IDFA80.
40
45
50
0,71
0,62
0,50
40
45
0,73
0,62
0,6
0,7 bis 1,6
0,89
1,00
3
/h (ANR)
IDFA90
552
810
654
900
720
960
Datencode Korrekturfaktor
A
40 °C
0,71
B
30 °C
0,85
C
0,6 MPa
0,89
250 m
3
/h (ANR)
—
3 °C
—
55
60
65
0,40
0,33
0,21
∗1
—
—
4
