6.5.2
DIN-Stecker
A = Hall-Sensor Ausgang A
(open collector)
B = Hall-Sensor Ausgang B
(open collector)
C = Hall-Sensor
D = Endschalter oben
E = Endschalter unten
Vcc = Spannungsversorgung
GND = Spannungsversorgung Masse
Montageanleitung RKSlimlift / RKSlimlift EM
Verwenden Sie ausschließlich die in dieser Anleitung aufgeführten
Steuerungen.
Andernfalls können die Hubsäulen bzw. die Steuerungen
beschädigt werden.
Stellen Sie sicher, dass sich beim Verfahren der Antriebe keine
Personen in der Nähe der Antriebe befinden.
Benutzen Sie daher den Handschalter nur dann, wenn Sie
Sichtkontakt zu den Antrieben haben – Unfallgefahr!

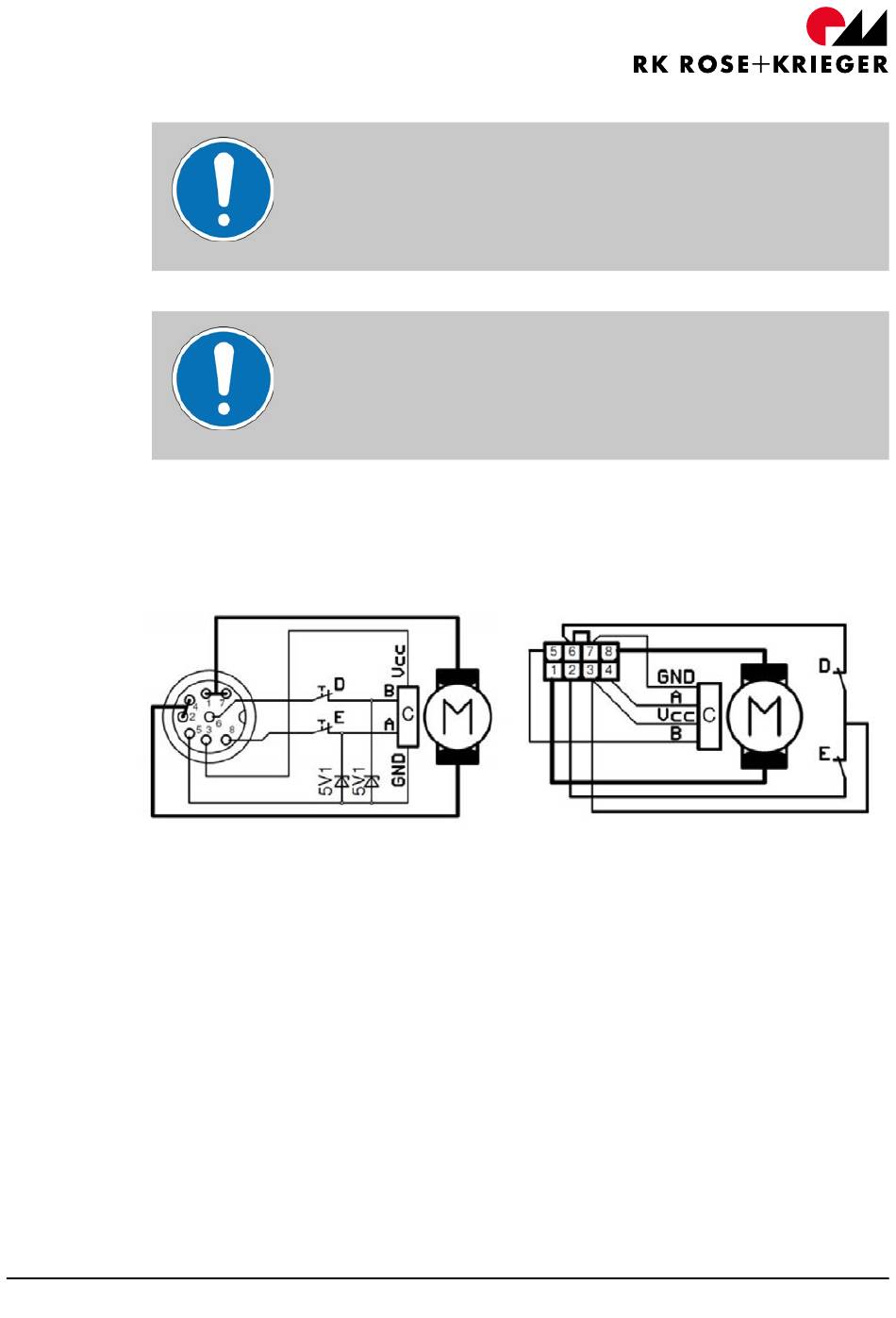

Verdrahtung der Hubsäule
(+5V bis +24V)
Mini-Fit Jr.
A = Hall-Sensor Ausgang A
(open collector)
B = Hall-Sensor Ausgang B
(open collector)
C = Hall-Sensor
D = Endschalter oben
E = Endschalter unten
Vcc = Spannungsversorgung
(+5V bis +24V)
GND = Spannungsversorgung Masse
27
