6.3.2
Eine starre Verbindung zwingt die Hubsäulen auf eine gemeinsame Höhe. Wird das
Tischgestell festgeschraubt, verspannen sich die Hubsäulen. Als Folge können sich die
Laufeigenschaften verschlechtern und die Lebensdauer wird verringert. Ursache für
unterschiedliche Höhen ist in den meisten Fällen ein unebener Fußboden. Daher sollte
die Grundplatte der Hubsäule in der Höhe einstellbar sein. Es ist aber auch möglich,
dass durch Fertigungstoleranzen die Hubsäulen im zusammengefahrenen Zustand
unterschiedliche Höhe aufweisen. In diesem Fall können bei einigen Hubsäulen die
Endschalter in der Höhe justiert werden.
6.3.3
Stehen die Hubsäulen nicht parallel zueinander, so verändert sich während der Fahrt
der Abstand zwischen den oberen Befestigungspunkten. Eine starre Verbindung hält
diesen Abstand aber konstant. Als Folge wirken beträchtliche Kräfte auf die Führung
der Hubsäule, die dadurch beschädigt werden kann.
Auch in diesem Fall sollten die Hubsäulen exakt ausgerichtet werden. Bodenunebenheiten
können mit Hilfe einer justierbaren Grundplatte ausgerichtet werden.
20
Unterschiedliche Höhen

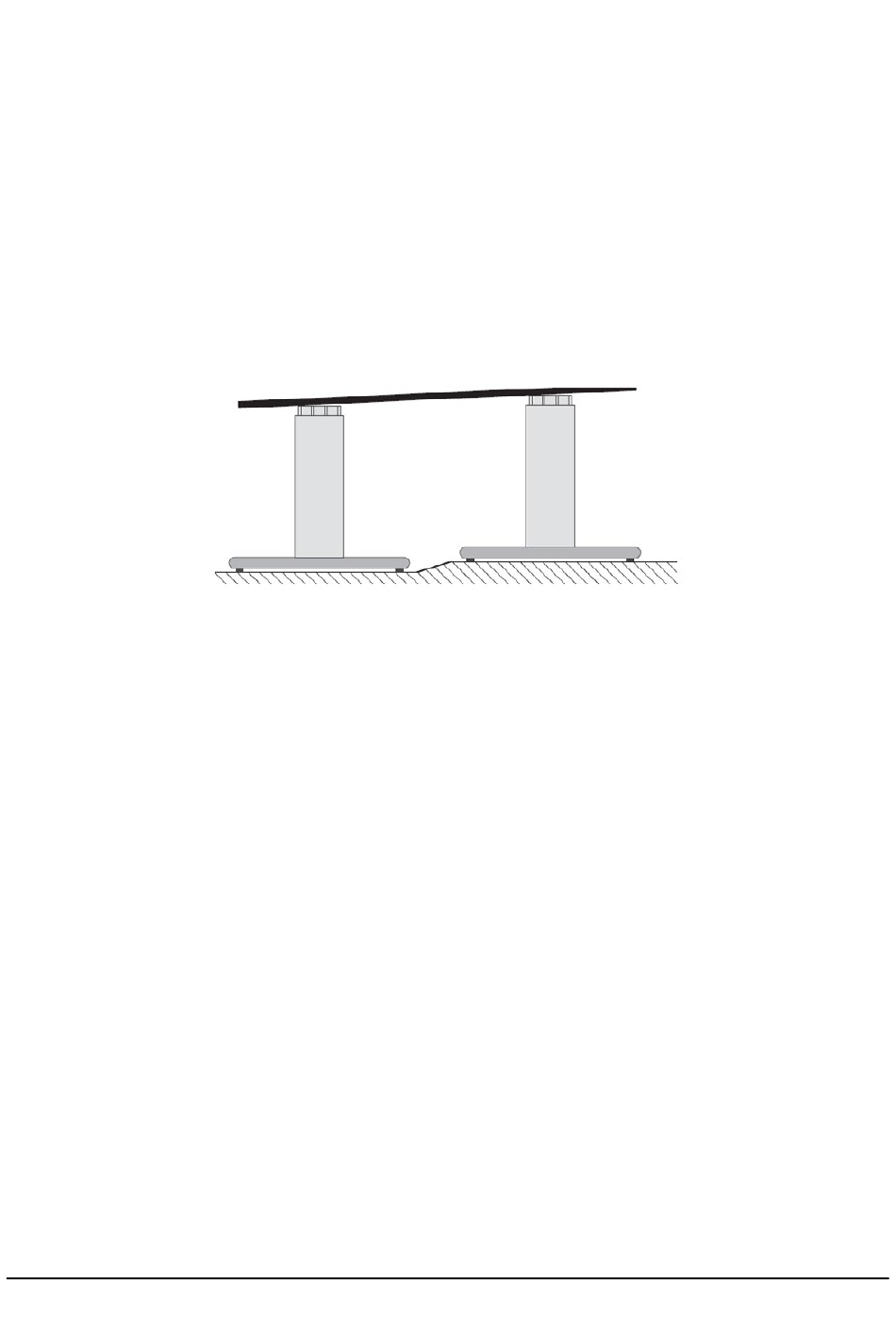

Abbildung 5 - Unterschiedliche Höhen

Parallele Ausrichtung
