Abbildung 10 - Befestigungs- und Anbaumöglichkeiten für RKSlimlift
6.4.2

RK Slimlift EM

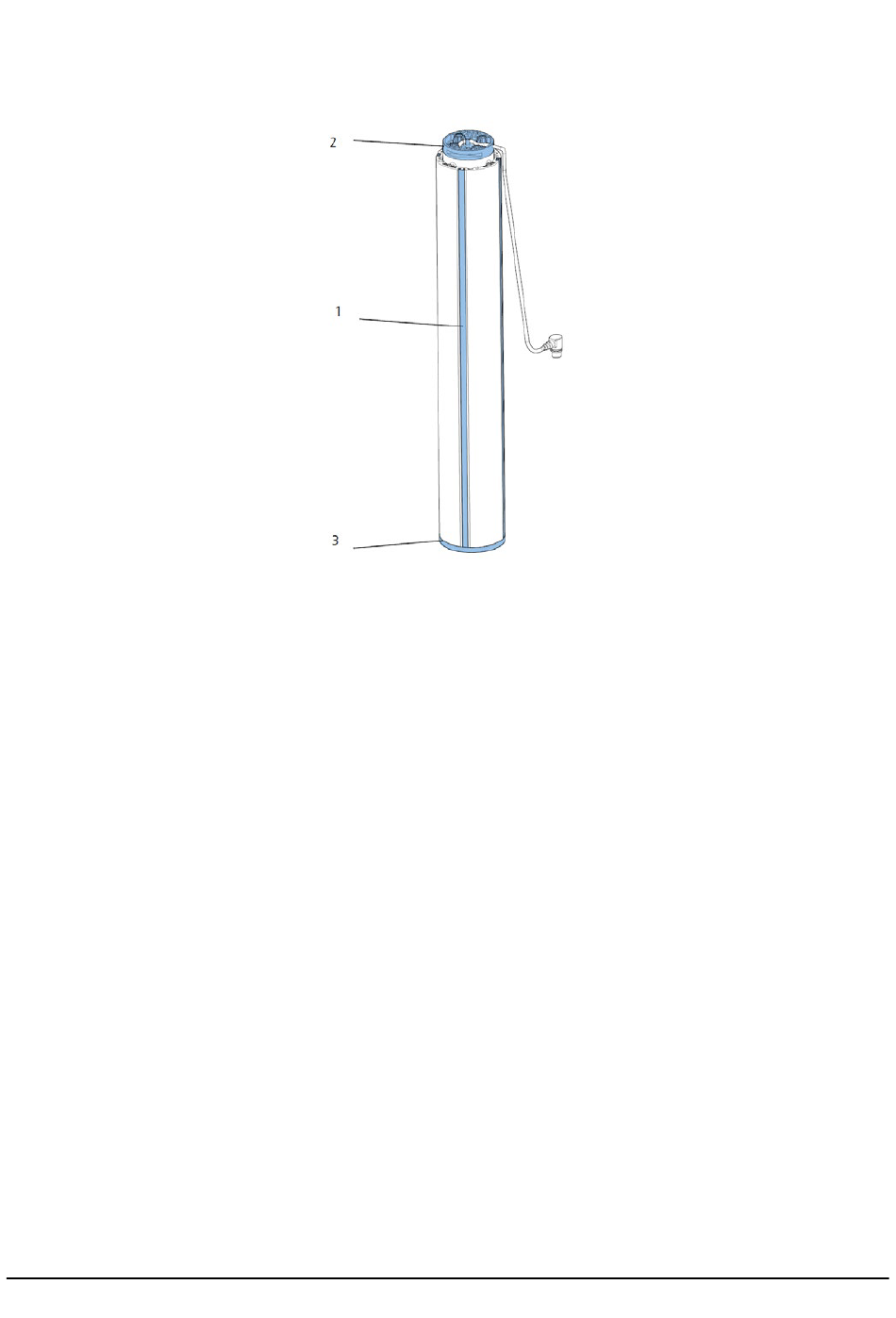

Zum Einbau des RKSlimlift EM stehen in der Kopfplatte (Abbildung 11/2) 9x M6-
Gewindebohrungen, an der unteren Seite (Abbildung 11/X) 7 x Ø5,4 mm - Bohrungen
sowie in der Fußplatte (Abbildung 11/3) 4 x M8- Gewindebohrungen zur Verfügung.
Die max. Einschraubtiefe für M6 in der Kopfplatte beträgt 8 mm, in der Fußplatte für
M8 10 mm.
Das empfohlene Anzugsmoment für M6 beträgt max. 10 Nm und für M8 max. 15 Nm.
