Stand: 06.09.2024
»

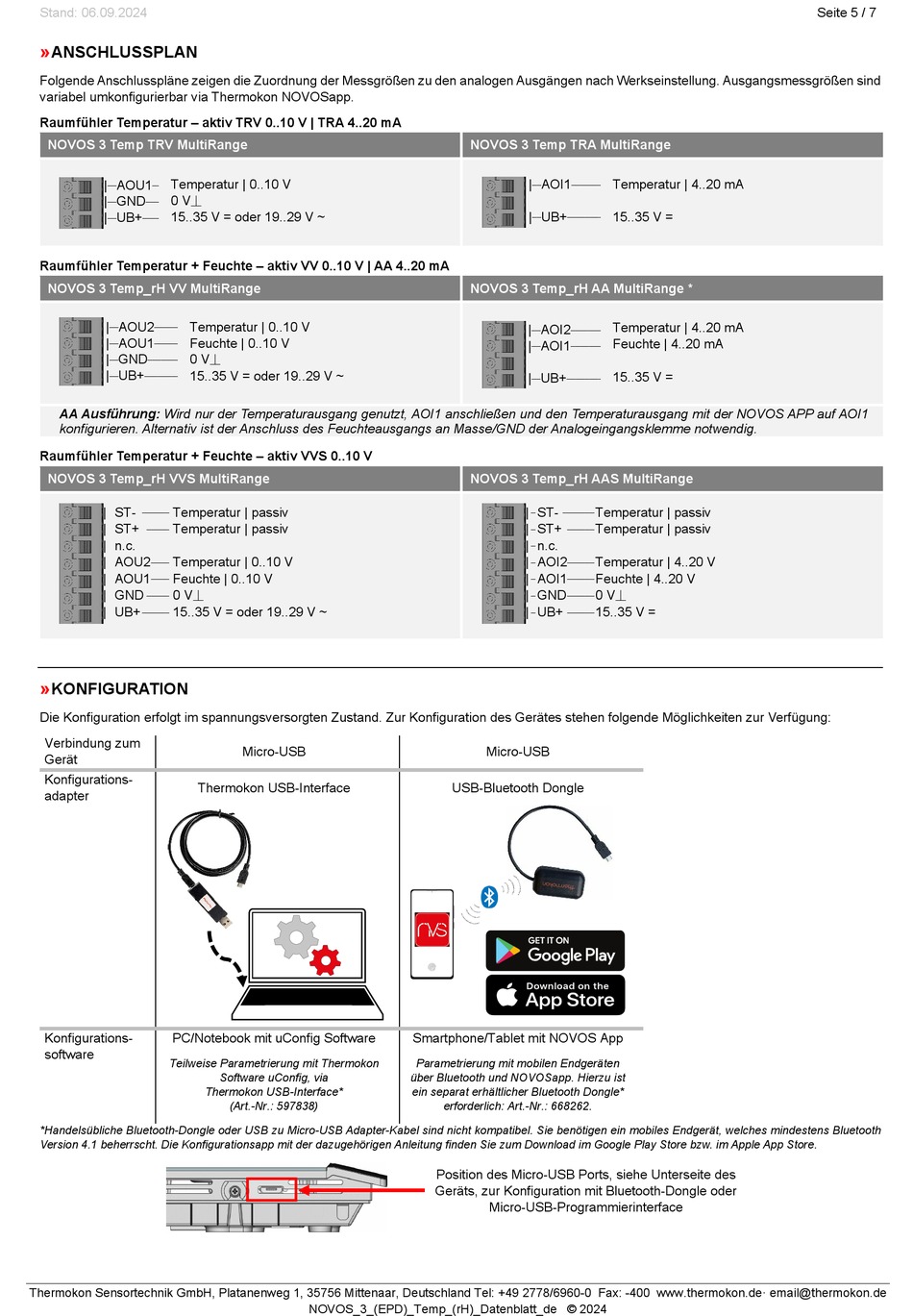

ANSCHLUSSPLAN
Folgende Anschlusspläne zeigen die Zuordnung der Messgrößen zu den analogen Ausgängen nach Werkseinstellung. Ausgangsmessgrößen sind
variabel umkonfigurierbar via Thermokon NOVOSapp.
Raumfühler Temperatur – aktiv TRV 0..10 V | TRA 4..20 mA
NOVOS 3 Temp TRV MultiRange
Temperatur | 0..10 V
|
__
AOU1
_______
0 V⏊
|
__
GND
_________
|
UB+
15..35 V = oder 19..29 V ~
__
__________
Raumfühler Temperatur + Feuchte – aktiv VV 0..10 V | AA 4..20 mA
NOVOS 3 Temp_rH VV MultiRange
|
__
AOU2
________
Temperatur | 0..10 V
|
__
AOU1
________
Feuchte | 0..10 V
|
GND
0 V⏊
__
________
|
__
UB+
_________
15..35 V = oder 19..29 V ~
AA Ausführung: Wird nur der Temperaturausgang genutzt, AOI1 anschließen und den Temperaturausgang mit der NOVOS APP auf AOI1
konfigurieren. Alternativ ist der Anschluss des Feuchteausgangs an Masse/GND der Analogeingangsklemme notwendig.
Raumfühler Temperatur + Feuchte – aktiv VVS 0..10 V
NOVOS 3 Temp_rH VVS MultiRange
| ST-
______
Temperatur | passiv
| ST+
_____
Temperatur | passiv
| n.c.
| AOU2
Temperatur | 0..10 V
____
| AOU1
Feuchte | 0..10 V
____
| GND
_____
0 V⏊
| UB+
15..35 V = oder 19..29 V ~
______
»
KONFIGURATION
Die Konfiguration erfolgt im spannungsversorgten Zustand. Zur Konfiguration des Gerätes stehen folgende Möglichkeiten zur Verfügung:
Verbindung zum
Gerät
Konfigurations-
Thermokon USB-Interface
adapter
Konfigurations-
PC/Notebook mit uConfig Software
software
Teilweise Parametrierung mit Thermokon
*Handelsübliche Bluetooth-Dongle oder USB zu Micro-USB Adapter-Kabel sind nicht kompatibel. Sie benötigen ein mobiles Endgerät, welches mindestens Bluetooth
Version 4.1 beherrscht. Die Konfigurationsapp mit der dazugehörigen Anleitung finden Sie zum Download im Google Play Store bzw. im Apple App Store.
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland Tel: +49 2778/6960-0 Fax: -400 www.thermokon.de· email@thermokon.de
Micro-USB
Software uConfig, via
Thermokon USB-Interface*
(Art.-Nr.: 597838)
NOVOS_3_(EPD)_Temp_(rH)_Datenblatt_de © 2024
NOVOS 3 Temp TRA MultiRange
|
__
AOI1
________
|
__
UB+
_________
NOVOS 3 Temp_rH AA MultiRange *
|
__
AOI2
________
|
__
AOI1
________
|
__
UB+
_________
NOVOS 3 Temp_rH AAS MultiRange
|
_
ST-
_______
|
_
ST+
______
|
_
n.c.
|
AOI2
_
______
|
AOI1
_
______
|
_
GND
______
|
UB+
_
______
Micro-USB
USB-Bluetooth Dongle
Smartphone/Tablet mit NOVOS App
Parametrierung mit mobilen Endgeräten
über Bluetooth und NOVOSapp. Hierzu ist
ein separat erhältlicher Bluetooth Dongle*
erforderlich: Art.-Nr.: 668262.
Position des Micro-USB Ports, siehe Unterseite des
Geräts, zur Konfiguration mit Bluetooth-Dongle oder
Micro-USB-Programmierinterface
Temperatur | 4..20 mA
15..35 V =
Temperatur | 4..20 mA
Feuchte | 4..20 mA
15..35 V =
Temperatur | passiv
Temperatur | passiv
Temperatur | 4..20 V
Feuchte | 4..20 V
0 V⏊
15..35 V =
Seite 5 / 7
