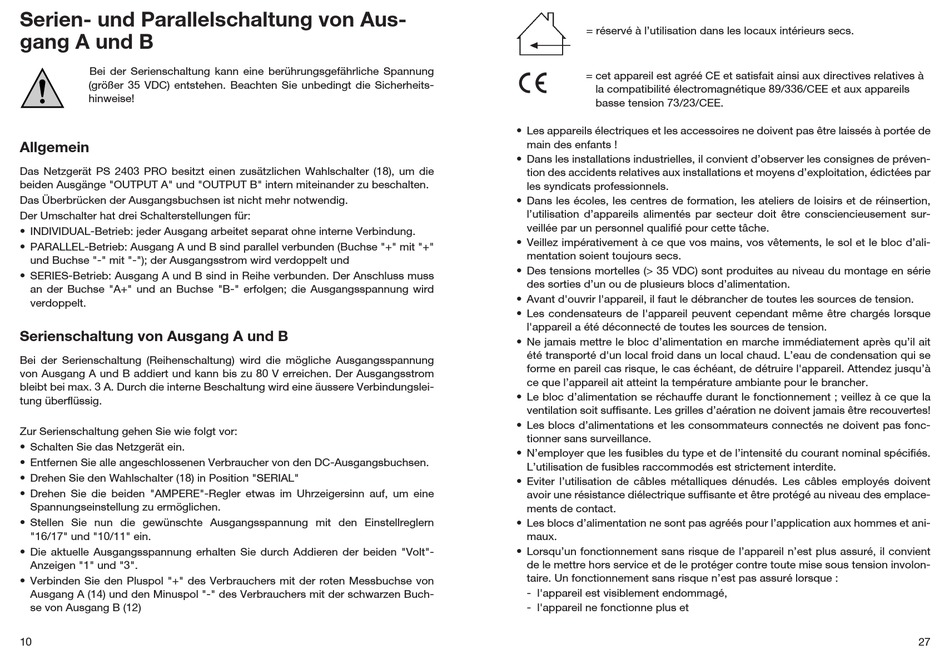

Serien- und Parallelschaltung von Aus-
gang A und B
Bei der Serienschaltung kann eine berührungsgefährliche Spannung
(größer 35 VDC) entstehen. Beachten Sie unbedingt die Sicherheits-
hinweise!
Allgemein
Das Netzgerät PS 2403 PRO besitzt einen zusätzlichen Wahlschalter (18), um die
beiden Ausgänge "OUTPUT A" und "OUTPUT B" intern miteinander zu beschalten.
Das Überbrücken der Ausgangsbuchsen ist nicht mehr notwendig.
Der Umschalter hat drei Schalterstellungen für:
• INDIVIDUAL-Betrieb: jeder Ausgang arbeitet separat ohne interne Verbindung.
• PARALLEL-Betrieb: Ausgang A und B sind parallel verbunden (Buchse "+" mit "+"
und Buchse "-" mit "-"); der Ausgangsstrom wird verdoppelt und
• SERIES-Betrieb: Ausgang A und B sind in Reihe verbunden. Der Anschluss muss
an der Buchse "A+" und an Buchse "B-" erfolgen; die Ausgangsspannung wird
verdoppelt.

Serienschaltung von Ausgang A und B

Bei der Serienschaltung (Reihenschaltung) wird die mögliche Ausgangsspannung
von Ausgang A und B addiert und kann bis zu 80 V erreichen. Der Ausgangsstrom
bleibt bei max. 3 A. Durch die interne Beschaltung wird eine äussere Verbindungslei-
tung überflüssig.
Zur Serienschaltung gehen Sie wie folgt vor:
• Schalten Sie das Netzgerät ein.
• Entfernen Sie alle angeschlossenen Verbraucher von den DC-Ausgangsbuchsen.
• Drehen Sie den Wahlschalter (18) in Position "SERIAL"
• Drehen Sie die beiden "AMPERE"-Regler etwas im Uhrzeigersinn auf, um eine
Spannungseinstellung zu ermöglichen.
• Stellen Sie nun die gewünschte Ausgangsspannung mit den Einstellreglern
"16/17" und "10/11" ein.
• Die aktuelle Ausgangsspannung erhalten Sie durch Addieren der beiden "Volt"-
Anzeigen "1" und "3".
• Verbinden Sie den Pluspol "+" des Verbrauchers mit der roten Messbuchse von
Ausgang A (14) und den Minuspol "-" des Verbrauchers mit der schwarzen Buch-
se von Ausgang B (12)
10
= réservé à l'utilisation dans les locaux intérieurs secs.
= cet appareil est agréé CE et satisfait ainsi aux directives relatives à
°
la compatibilité électromagnétique 89/336/CEE et aux appareils
basse tension 73/23/CEE.
• Les appareils électriques et les accessoires ne doivent pas être laissés à portée de
main des enfants !
• Dans les installations industrielles, il convient d'observer les consignes de préven-
tion des accidents relatives aux installations et moyens d'exploitation, édictées par
les syndicats professionnels.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion,
l'utilisation d'appareils alimentés par secteur doit être consciencieusement sur-
veillée par un personnel qualifié pour cette tâche.
• Veillez impérativement à ce que vos mains, vos vêtements, le sol et le bloc d'ali-
mentation soient toujours secs.
• Des tensions mortelles (> 35 VDC) sont produites au niveau du montage en série
des sorties d'un ou de plusieurs blocs d'alimentation.
• Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension.
• Les condensateurs de l'appareil peuvent cependant même être chargés lorsque
l'appareil a été déconnecté de toutes les sources de tension.
• Ne jamais mettre le bloc d'alimentation en marche immédiatement après qu'il ait
été transporté d'un local froid dans un local chaud. L'eau de condensation qui se
forme en pareil cas risque, le cas échéant, de détruire l'appareil. Attendez jusqu'à
ce que l'appareil ait atteint la température ambiante pour le brancher.
• Le bloc d'alimentation se réchauffe durant le fonctionnement ; veillez à ce que la
ventilation soit suffisante. Les grilles d'aération ne doivent jamais être recouvertes!
• Les blocs d'alimentations et les consommateurs connectés ne doivent pas fonc-
tionner sans surveillance.
• N'employer que les fusibles du type et de l'intensité du courant nominal spécifiés.
L'utilisation de fusibles raccommodés est strictement interdite.
• Eviter l'utilisation de câbles métalliques dénudés. Les câbles employés doivent
avoir une résistance diélectrique suffisante et être protégé au niveau des emplace-
ments de contact.
• Les blocs d'alimentation ne sont pas agréés pour l'application aux hommes et ani-
maux.
• Lorsqu'un fonctionnement sans risque de l'appareil n'est plus assuré, il convient
de le mettre hors service et de le protéger contre toute mise sous tension involon-
taire. Un fonctionnement sans risque n'est pas assuré lorsque :
- l'appareil est visiblement endommagé,
- l'appareil ne fonctionne plus et
27
