Einführung
Sehr geehrter Kunde,
der Aufbau entspricht der Niederspannungsrichtlinie 73/23/EWG. Darüber hinaus ist
es EMV-geprüft und entspricht somit den Anforderungen der geltenden europäi-
schen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen; die entsprechenden Erklärungen und Unterla-
gen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!

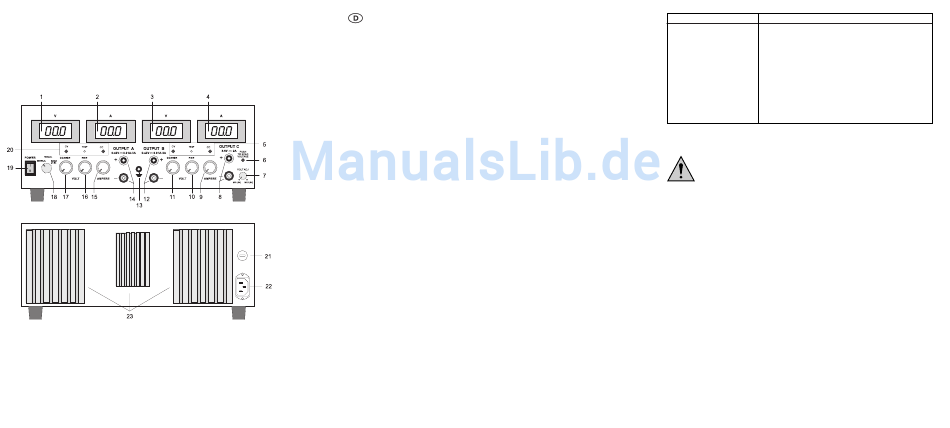

Bestimmungsgemäßer Einsatz
• Anschluss und Betrieb von Kleinspannungsverbrauchern mit einer Betriebsspan-
nung von zweimal 0 bis 40 VDC und einmal 3 bis 6 VDC an den Sicherheitsbuch-
sen.
• Die Stromaufnahme eines angeschlossenen Verbrauchers darf 3A an Netzteil
"OUTPUT A und B" und 2A an Netzteil "OUTPUT C" nicht überschreiten.
• Alle Netzgeräteausgänge können unabhängig voneinander benutzt werden.
• Das Netzteil ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an
Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wech-
selspannung von 230V~ /50 Hz zugelassen.
• Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige
Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro-
duktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer
Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden! Die Sicherheitshinweise sind unbedingt zu beachten!
4
Problème
Cause éventuelle
Le bloc d'alimentation ne
Est-ce que des symboles sont affichés sur les
fonctionne pas.
indicateurs ?
Contrôlez la tension de réseau (si nécessaire, le
fusible de secteur de l'appareil, respectivement le
disjoncteur de protection).
Le consommateur branché Est-ce que la tension est réglée correctement ?
ne fonctionne pas.
Est-ce que la polarité est inversée ?
Est-ce que le bloc d'alimentation est en surcharge ?
Vérifiez les caractéristiques techniques du consom-
mateur
Est-ce que la limitation de courant est active ?
Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'ab-
sence d'endommagements au niveau du boîtier, par ex.
Toute autre réparation doit uniquement être effectuée par un techni-
cien spécialisé connaissant parfaitement les risques potentiels encou-
rus et les prescriptions spécifiques en vigueur. La garantie expire en
présence de modifications réalisées de manière arbitraire sur ou dans
l'appareil.
Caractéristiques techniques
Tension de service :
230 V~ / 50 Hz (± 10%)
Consommation :
450 VA maxi
Tension de sortie :
A: 0 à 40 VDC (-100 mV ~ 41,5VDC)
B: 0 à 40 VDC (-100 mV ~ 41,5VDC)
C: 3 à 6 VDC
Courant de sortie :
A: réglable de 0,01 à 3 A
B: réglable de 0,01 à 3 A
C: 2 A maxi
≤ 2 mV rms (rms=effectif)
Ondulation résiduelle :
Stabilité :
8 mV/h maxi
Régulation en cas de
modification de charge 0 ~ 100% : ≤ 30 mV / ≤ 10 mA
≤ 5 mV / ≤ 2,5 mA
Modification du réseau ± 10% :
Fusible de réseau (5 x 20 mm) :
inerte 2,0 A / 250 V
Dimensions (lxhxp) :
380 x 138 x 280 (mm)
Poids :
env. 10 kg
Température de service :
+ 5 °C à + 40 °C
Humidité relative de l'air :
85 % maxi, sans condensation
Classe de protection :
1
