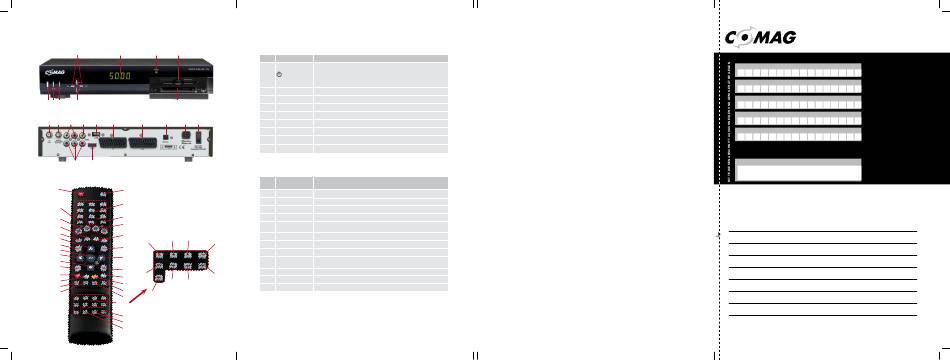

Geräteübersicht
1. Vorderseite Receiver
6
8
9
7
1
2
3
4
5
2. Rückseite Receiver
3
4
5
6
7
8
9
10
1
2
11
12
3. Fernbedienung
1
2
3
39
4
38
5
37
36
6
15
16
35
14
34
7
33
32
8
31
30
9
22
29
10
28
20
19
11
27
12
26
21
13
14-22
23
24
25
Geräteübersicht
1. Vorderseite Receiver
nr.
taste/Anzeige
erklärung
Einschalten/Standby/Sleeptimer aktivieren
Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden
1
die Werkseinstellungen wieder hergestellt.
Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.
2
Menu
Menü aufrufen/einen Menüschritt zurück
3
OK
OK-Taste zum Bestätigen
4
CH-/+
CH-/CH+ Tasten zur Programmwahl
5
CI+ Schacht
Zum Einschieben eines CI+ Moduls
6
Vol-/+
Vol-/Vol+ Tasten zur Lautstärkenregelung
7
Display
4-stelliges LED-Display
Grüne LED leuchtet, wenn der Receiver eingeschaltet
8
PoWer
oder im Standby-Betrieb ist
9
Smartcard
Smartcard-Reader
2. Rückseite Receiver
Anschluss/
nr.
erklärung
schalter
1
IF out
Antennenausgang IF OUT
2
LnB In
Antenneneingang LNB IN
3
audio L, r
Audioausgang Stereo L, R
4
Video
Videoausgang (CVBS)
usB
5
Für Wiedergabe von Bilddateien (JPG) und Service-Zwecke
schnittstelle
6
tV
Scartanschluss TV
17
7
Vcr
Scartanschluss VCR
8
oPtIcaL
Digitaler Audioausgang optisch
220-240V~
9
Netz-Anschluss
50/60Hz 25W
10
On/Off
Netz-Schalter
18
11
YPbPr
YPbPr-Anschluss
12
hDMI
HDMI-Anschluss
Formular zur Abwicklung eines Defekts
Absender Bitte Blockschrift in grossBuchstaBen • Kästchen beachten
Name
Vorname
Straße
serviceadresse:
COMAG Handels AG
Zillenhardtstr. 41
PLZ und ort
D-73037 Göppingen
service-Hotline:
0049 (0)7161 / 5 03 06 33
Telefon mit Vorwahl
e-Mail:
hotline@comag-ag.de
Modell: PVR 1/100 HD+ CI+
Unterschrift des Käufers
Fehlerangabe:
